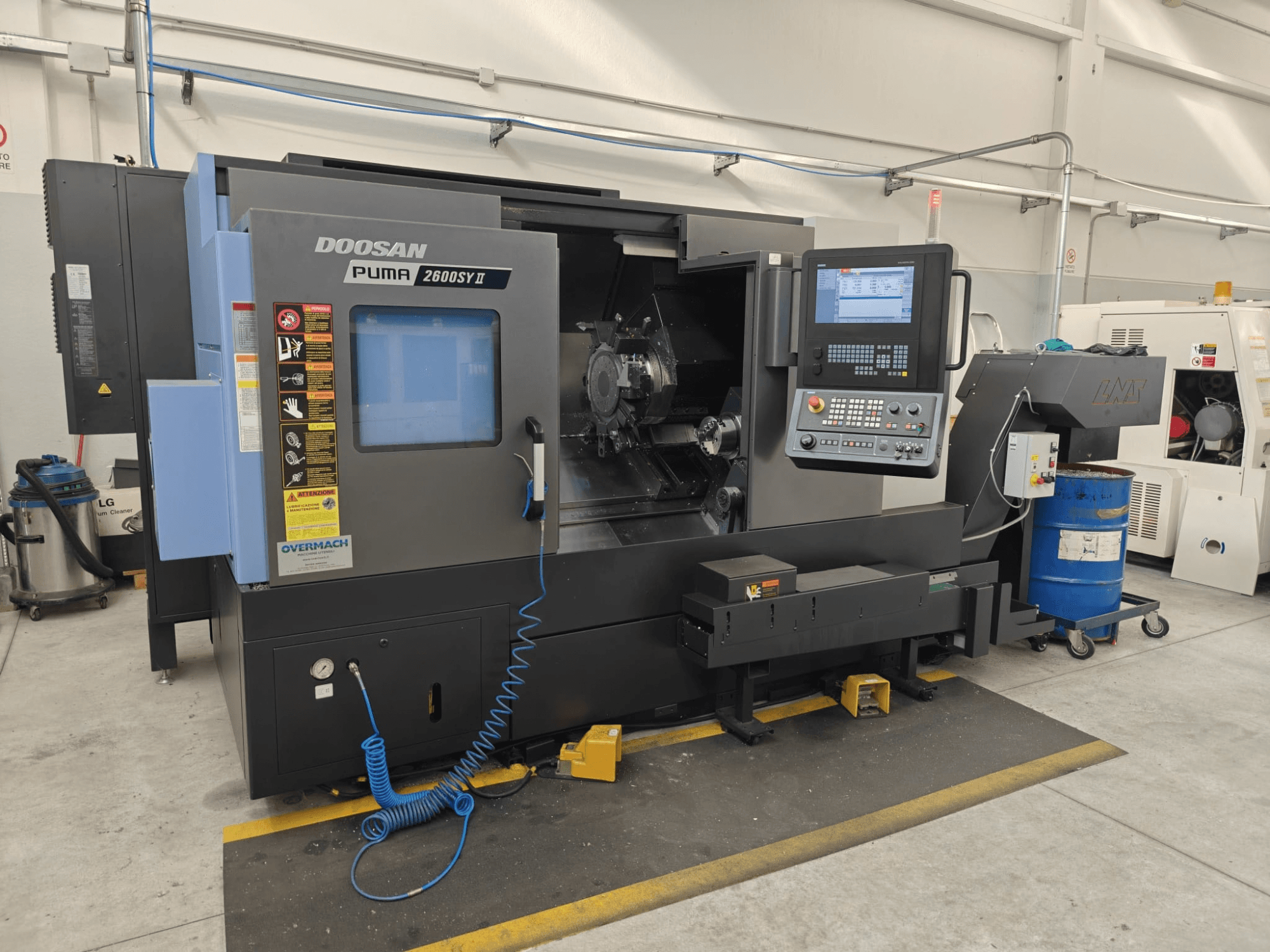

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Ejes controlados: X, Z, Y, B, C1, C2

• Cama inclinada: 30°

Recorridos y avance rápido

• Recorrido del eje B (subhusillo): 830 mm

• Eje C1: ±360°

• Eje C2: ±360°

• Avance rápido (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Husillo principal

• Punta del husillo: ASA A2-8

• Mandril hidráulico: 254 mm, de 3 mordazas

• Par máximo: 730 Nm

• Diámetro interior del husillo: 91 mm

• Diámetro interior del tubo de tracción: 82 mm

• Motor de husillo integrado

• Resolución de posicionamiento del C1: 0,001°

Subhusillo

• Punta del husillo: ASA A2-5

• Mandril hidráulico: 170 mm, de 3 mordazas

• Rango de velocidad: 60–6.000 rpm

• Potencia del motor: 18,2 kW

• Par máximo: 220 Nm

• Diámetro interior del husillo: 62 mm

• Diámetro interior del tubo de tracción: 50 mm

• Motor integrado

• Resolución de posicionamiento C2: 0,001°

• Recorrido del expulsor de piezas: 120 mm

Capacidad de mecanizado

• Diámetro máximo de giro sobre la bancada: 780 mm

• Diámetro máximo de giro en la puerta frontal: 680 mm

• Diámetro máximo de giro sobre el carro: 630 mm

• Diámetro máximo de torneado: 376 mm

• Longitud máxima de torneado entre centros: 760 mm

• Capacidad máxima de barra, husillo principal: 81 mm

• Capacidad máxima de barra, subhusillo: 49 mm

• Capacidad de fresado descentrado (eje Y): 105 mm (±52,5 mm)

• Peso máximo de la pieza en voladizo: 260 kg

• Peso máximo de la pieza con el subhusillo: 520 kg

Torreta y herramientas motorizadas

• Tipo de torreta: BMT-65

• Posiciones de indexación de la torreta: 24

• Estaciones de herramientas: 12 (las 12 accionadas)

• Tiempo de indexación: 0,15 / 0,65 s

• Tamaño de la herramienta de torneado: 25 × 25 mm

• Capacidad de la herramienta de mandrinado: Ø50 mm / Ø32 mm

• Velocidad de la herramienta motorizada: 50–5.000 rpm

• Potencia de la herramienta accionada: 4,1 / 7,79 kW

• Par máximo de la herramienta accionada: 79,8 Nm

• Capacidad ER-32: Ø3–20 mm

• Roscado rígido: Sí
