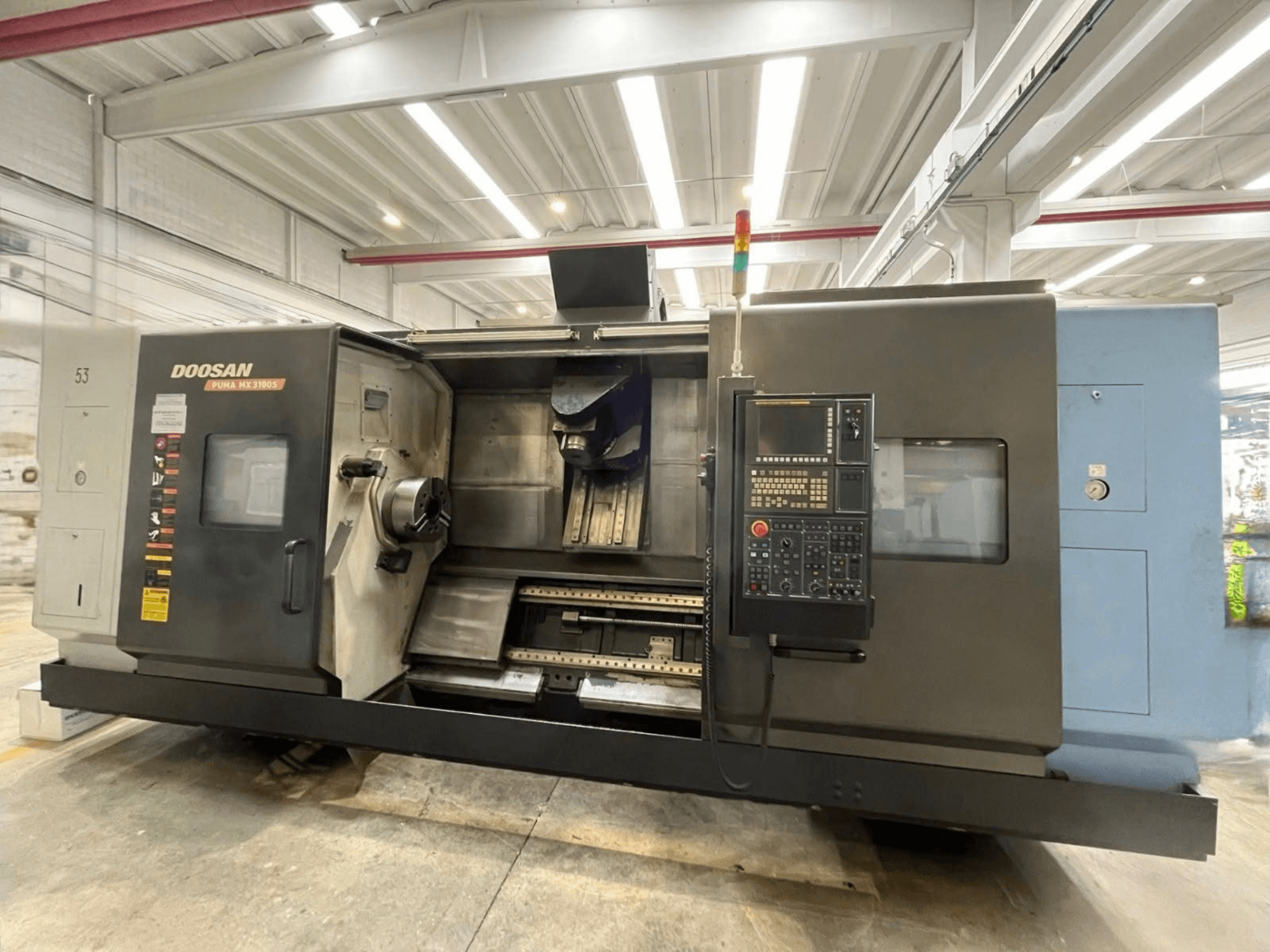

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Bancada: De hierro fundido con guías lineales de rodillos en todos los ejes

Husillo izquierdo (principal)

• Punta del husillo: ASA A2-11

• Mandril: hidráulico de 3 mordazas, Ø 315 mm

• Potencia máxima disponible a partir de: 238 rpm

• Par máximo: 1.003 / 1.203 Nm

• Motor del husillo integrado; cojinete delantero de Ø160 mm

• Diámetro interior del husillo: 115 mm; diámetro interior del tubo de tracción: 103 mm

• Posicionamiento C1: continuo/interpolado, resolución de 0,001°, bloqueo hidráulico del husillo

Husillo derecho (secundario)

• Punta del husillo: ASA A2-8

• Mandril: hidráulico de 3 mordazas, Ø 254 mm

• Velocidad: 40–4.000 rpm

• Potencia del motor (rango electrónico bajo/alto): 15/22 kW | 22/26 kW

• Potencia máxima disponible a partir de: 450 rpm

• Par máximo: 398 / 539 / 700 Nm

• Motor del husillo integrado; cojinete delantero de Ø 130 mm

• Diámetro interior del husillo: 86 mm; diámetro interior del tubo de tracción: 77 mm

• Posicionamiento C2: continuo/interpolado, resolución de 0,001°, bloqueo hidráulico del husillo

Recorridos de los ejes

• B (rotación de la torreta superior): 240° (±120°)

• A (traslación del husillo derecho): 1 550 mm

• C1/C2 (rotación del husillo): ±360°

Desplazamiento rápido / avances

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• Eje A: 30 m/min

• Rotación del eje B: 42 rpm

• Ejes C1 / C2: 400 rpm

• Avance de interpolación X1/Z1: hasta 500 mm/rev

Torre superior orientable / husillo de fresado

• Cabezal orientable accionado por el eje B con leva de engranaje de rodillos (RGC)

• Mecanizado en el husillo izquierdo o derecho

• Resolución del eje B: 0,001°; hasta 4 ejes simultáneos con FANUC 31i-A

• Bloqueo mecánico Hirth: orientación del cabezal de 5°; orientación del husillo para herramientas de múltiples filos de 30°

• Interfaz del husillo: Capto C6 (doble contacto)

• Velocidad: 60–12 000 rpm

• Potencia del motor (rango electrónico bajo/alto): 10/15/18,5 kW | 15/18,5/22 kW

• Potencia máxima disponible a partir de: 1.500 rpm; par máximo: 64 / 96 / 118 Nm

• Motor integrado; sensor de aire para la confirmación de la sujeción de la herramienta

• Sistema de refrigeración centralizado; roscado rígido

Cambiador automático de herramientas

• Tipo: montado en suelo, de doble brazo; cargador móvil en el eje Z largo

• Accionamientos: brazo de cambio de herramientas y rotación de la cadena de herramientas servoaccionados

• Conicidad: Capto C6

• Tiempo de cambio de herramienta: de herramienta a herramienta 1,8 s; de viruta a viruta 10 s

• Diámetro máximo de la herramienta: 130 mm (espacio adyacente vacío) / 90 mm (espacio adyacente ocupado)

• Longitud máxima de la herramienta: 400 mm

Capacidad de mecanizado

• Diámetro máximo de giro sobre el bancado: 1.000 mm

• Diámetro máximo de giro sobre el carro: 700 mm

• Diámetro máximo de torneado desde el mandril: 670 mm (cabezal superior a 0°) / 760 mm (cabezal superior inclinado)

• Longitud máxima de torneado entre puntas: 1.500 mm

• Distancia máxima entre las puntas del husillo: 1.540 mm

• Capacidad de paso en el eje Y: Ø230 mm (±115 mm)

• Capacidad máxima de barra: izquierda Ø102 mm; derecha Ø76 mm

• Peso máximo de la pieza sin soporte: izquierda 400 kg; derecha 220 kg

Refrigerante y equipamiento de serie

• Refrigerante a alta presión a través del husillo superior: 12 bar

• Refrigerante externo al husillo superior: 8 bar

• Capacidad del depósito de refrigerante: 580 litros

• Sistema de lubricación automático

• Sistema hidráulico centralizado con enfriador de alta eficiencia

• Armario eléctrico con intercambiador de calor

• Iluminación de la zona de trabajo; luz de alarma/estado de tres colores

• Equipo de instalación; declaración de conformidad CE

Características del CNC FANUC 31i-A

• Pantalla LCD en color de 10,4"; teclado ampliado

• Programación conversacional Manual Guide-i

• Incremento mínimo programable: lineal 0,001 mm; rotativo 0,001°

• Volante electrónico: fijo y portátil

• Compensación de herramientas: 499 pares

• Velocidad superficial constante; roscado rígido

• Interpolación polar/cilíndrica/helicoidal; conversión de coordenadas 3D

• Macro B personalizada de FANUC; anidamiento de subprogramas en 10 niveles

• Memoria de programas: 512 KB; hasta 1.000 programas

• Interfaces: RS-232C, ranura para tarjeta de memoria, Ethernet

• Sincronización entre los husillos izquierdo y derecho

Equipamiento adicional

• Transportador de virutas: tipo abatible, descarga por la derecha
