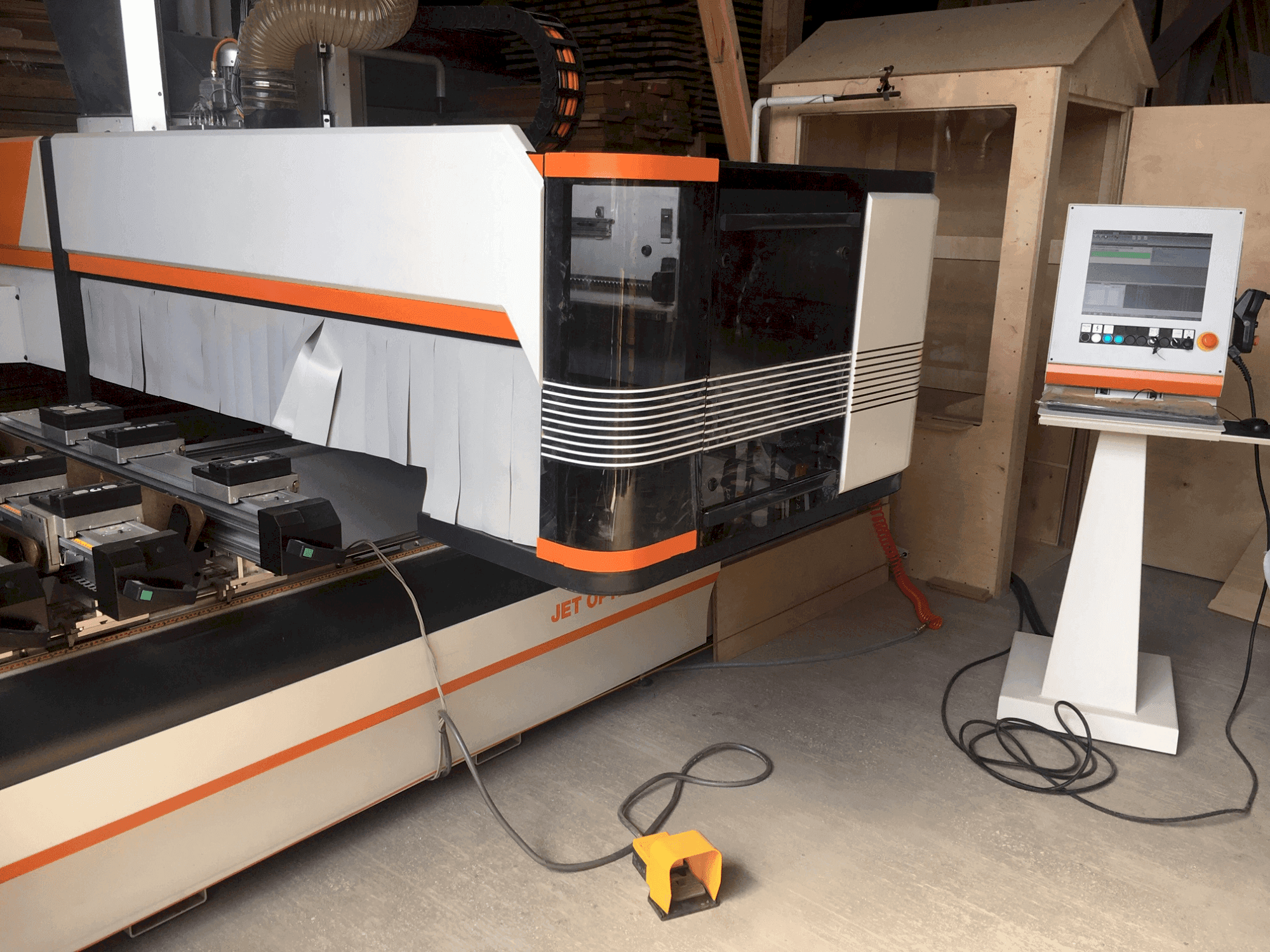

BUSELLATO Jet Optima T5

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - La altura de trabajo del eje z axial de la máquina es de 180 mm. Las velocidades reales de posicionamiento de los ejes son las siguientes: eje x: 70 m/min eje y: 60 m/min eje z: 30 m/min
  • - Características principales: cad integrado con funciones de reflexión, rotación, repetición, etc.
  • - El sistema operativo permite el control en tiempo real de la máquina, el control automático de la velocidad de trabajo con optimización de la ruta, el sistema automático de lubricación centralizada.
  • - Visualización de representaciones 2d y 3d de piezas, almacén circular de 12 herramientas hsk 63.
  • - Programación paramétrica que permite utilizar fórmulas matemáticas, trigonométricas, trigonométricas inversas y lógicas, con 300 variables para ejecutar estas fórmulas.
  • - Visualización y rotación de vistas horizontales y verticales, reducción automática de la velocidad de avance en función del funcionamiento del inversor.
  • - Programación sencilla y multifuncional en múltiples vistas, almacén lineal de 10 herramientas hsk 63.
  • - Control automático de la velocidad de acoplamiento de la herramienta, movimiento del eje y facilitado por husillos de bolas.
  • - Recuperación de los parámetros de la herramienta desde el programa, desplazamiento del eje x logrado mediante un contacto de piñón y cremallera curvado convexo.
  • - Programación de alto nivel (if-end-if) con macros, importación de archivos dxf a formato ascii.
• Beneficios cualitativos de la máquina:
  • - Corrección automática del radio de la herramienta, cabezal de taladrado 18m (8x + 5y), 6 taladros horizontales (4x - 2y), sierra circular: 120 mm.
  • - Optimización de la trayectoria entre mecanizados, cabezal de 5 ejes "jet 5" refrigerado por agua con amarre de herramienta hsk 63, b: +185° a -95°, c: +/- 360°, área de trabajo: 3050 x 1250 mm.
  • - Representación gráfica de los ajustes de la biblioteca de herramientas, visualización de la velocidad del cabezal y de las posiciones de los agregados.
  • - Simulación 2d y software de cálculo de tiempos de ciclo, sinopsis de controladores y diagnósticos para facilitar el funcionamiento de la máquina.
  • - Impresión e impresión gráfica de piezas programadas con códigos iso, software de control de máquinas genesis evolution.
  • - Los programas pueden revisarse fácilmente mediante la función "vista previa", bastidor de la máquina electrosoldado y consola móvil con placas de aleación de acero reforzadas y nervadas, especialmente reforzadas en los puntos de mayor carga.
  • - Funciones de diagnóstico manual y de la máquina con sugerencias de reparación en tiempo real y asistencia gráfica.
  • - Asistencia gráfica durante la programación de la máquina. Repetición de listas de programas y ejecución de programas personalizados.
  • - Importación de archivos de texto iso, función "hold" con alfombrilla de seguridad, movimiento del eje z facilitado por husillos de bolas.
  • - Edición a lo largo de curvas y arcos para altura de caracteres, espaciado, interlineado e interlineado de letras, huso electrodo "sc" 11 kw - velocidad 20. 000 rpm hsk, consola pc con sistema operativo windows, monitor lcd 17".

Más información

• - El equipo de la máquina incluye: Software de control Jet Cad. Bomba de vacío de 90 m3/h. Punto de extracción centralizado. 6 vigas "IMC". 6 ventosas de 80x155 mm. 6 ventosas de 55x155 mm.
