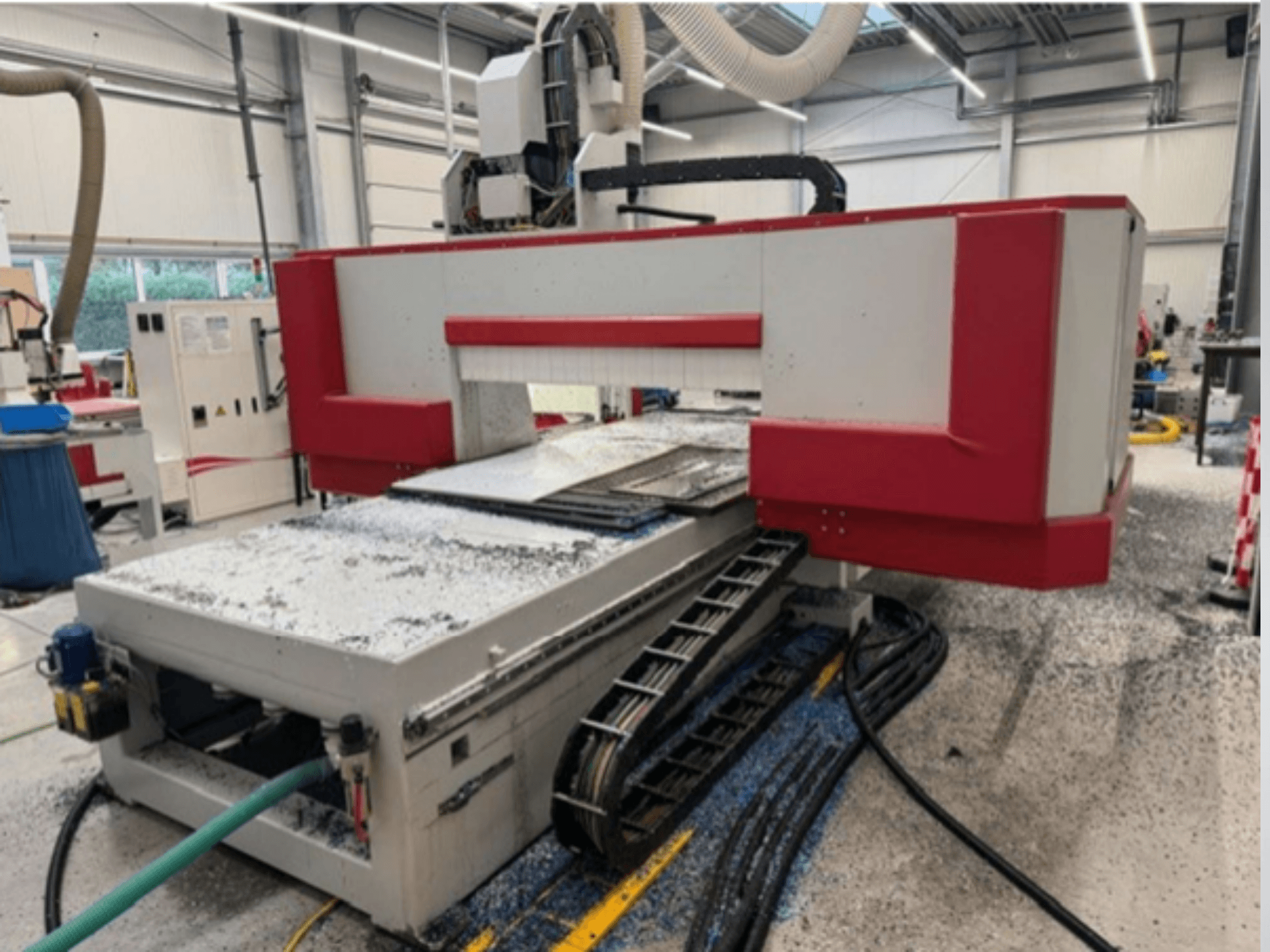

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Velocidad máx. de desplazamiento eje X: 60 m/min

Velocidad máx. de desplazamiento eje Y: 60 m/min

Velocidad máx. de desplazamiento eje Z: 24 m/min

Velocidad vectorial: 80 m/min

Cabezal de horquilla de 5 ejes Z 700:

Velocidad máxima de rotación: 750°/2 seg

Rotación del eje C: +/- 360°

Eje giratorio: +/- 110°

Área de mecanizado: 4210 x 1605 mm (área de trabajo ampliada)

Altura máx. de la pieza de trabajo: 500 mm

Mesa de trabajo diseñada por Comec: Mesa de resina fenólica, rejilla 50 x 50 mm, dividida en dos zonas de trabajo

Husillo principal de 18 kW, refrigeración líquida, portaherramientas HSK 63 F

Velocidad del husillo: 500 - 24000 rpm

2

• x Cambiadores de herramientas:

• Cambiador de herramientas integrado de 12 estaciones para interfaz de herramienta HSK 63 F

• Diámetro máx. de herramienta 150 mm si la estación adyacente está libre

• Diámetro máx. de herramienta 120 mm si la estación adyacente está ocupada

• Peso máx. de la herramienta: 6 kg

• Peso máx. de herramienta y portaherramientas 40 kg

• Medición de la longitud de la herramienta: Estación para la medición automática de la longitud de la herramienta

Suministro de aire comprimido: 7 bar

Capacidad de extracción: Mín. 2200 m³/h

Velocidad de extracción: Mín. 28 m/s

Conexión de aspiración: Ø 160 mm

Última versión de software: Software de mecanizado simultáneo de 5 ejes mediante contrato de mantenimiento

Sistema de vacío: Sistema de vacío para mecanizado pendular con potencia de aspiración constante en ambas zonas de trabajo

Bomba de vacío: 250/300 m³/h (50/60 Hz), potencia: 5,5 kW

Armario de control protegido contra el polvo: Incluye unidad de aire acondicionado, panel de control móvil

Los datos técnicos y las descripciones son meramente informativos y no vinculantes.
