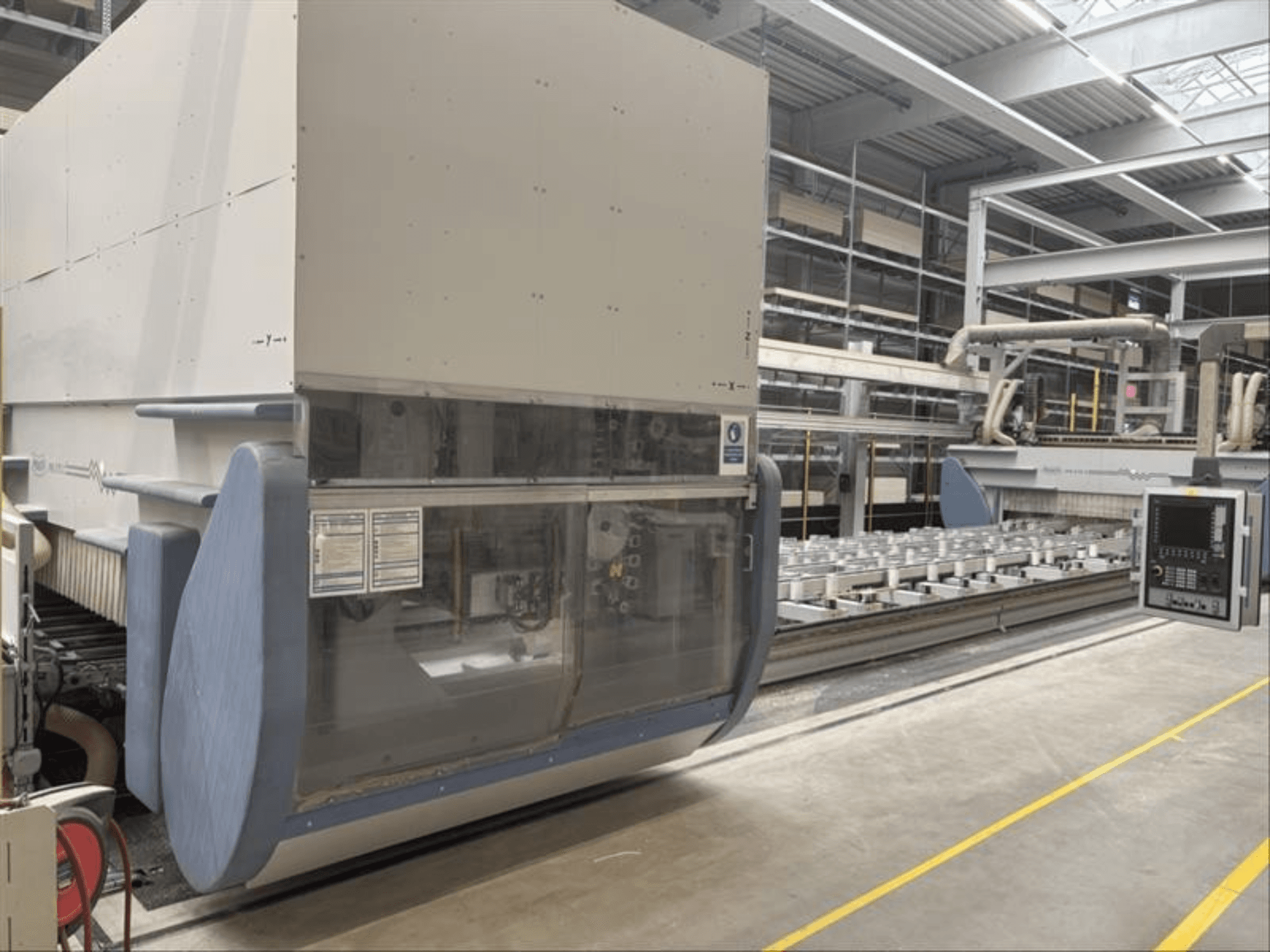

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• Control CNC: Siemens 840D sl / PCU 50 con NCU 730; panel de control OP 15 con pantalla de 15" sobre un carril guía a lo largo del eje longitudinal

• Área de trabajo / cubo mecanizable (con herramienta L/D 160 mm):

  • X: 9000 mm (con ambos pórticos)

  • Y: 2700 mm

  • Z: cubo estándar 420 mm

  • Diseñado a medida para espesores de pieza de hasta 60 mm

  • Unidad de 5 ejes

• Pórtico 1:

  • Unidad de fresado universal de 5 ejes

  • Potencia del husillo: 20/26 kW (S1/S6)

  • Velocidad: hasta 24.000 rpm, refrigerado por agua

  • Interfaz de herramienta: HSK F63, cambio automático de herramienta

  • Posibilidad de corte de roscas

  • Almacén de herramientas de cadena: 32 posiciones con pinza giratoria; fijo en el lado del operario

• Pórtico 2:

  • 2 consolas de montaje de unidades, cada una con 2 unidades de taladrado multihusillo de alta resistencia

  • Campana de extracción compartida

  • 13 husillos de taladrado por unidad (26 en total), seleccionables individualmente en vertical, disposición en L

  • 2 husillos de taladrado inclinados ajustables 0-25° hacia delante (1 derecho, 1 izquierdo), aprox. 2,2 kW cada uno, 2800 rpm

  • Portabrocas: Rego Fix ER 25 M

• Mesa de la máquina:

  • Bastidor base con guía lineal

  • 12 travesaños de mesa sobre guías lineales para posicionamiento X, cada uno de ellos accionado por CN y posicionable

  • Suministro de vacío integrado en los travesaños

  • Cada travesaño controlado individualmente por vacío y conectado al control de la máquina

• Requisitos de montaje: Hueco de cimentación aprox. 300 mm

• Seguridad en el puesto de trabajo:

  • Cabina de seguridad móvil en ambos pórticos

  • Parachoques de seguridad y sistema de cortina de luz de seguridad en el lado del operador y en la parte trasera

Equipamiento adicional

• Sistema de alimentación de piezas: 1 cinta transportadora con 4 ramales de cinta (40 mm de ancho cada uno); cada travesaño con dispositivo de elevación controlado por CN; carrera 110 mm (+10 / -100 mm)

• Sistema de vacío: Bomba de vacío de casquillo tipo Mink MM 1322, capacidad de aspiración 250 m³/h, con depósito intermedio de 500 litros para una rápida acumulación de vacío

• Manipulación de virutas: 2 cintas transportadoras de virutas bajo la zona de mecanizado (para virutas/residuos pequeños de hasta 100 x 100 x 100 mm)

• Sistema automático de lubricación central
