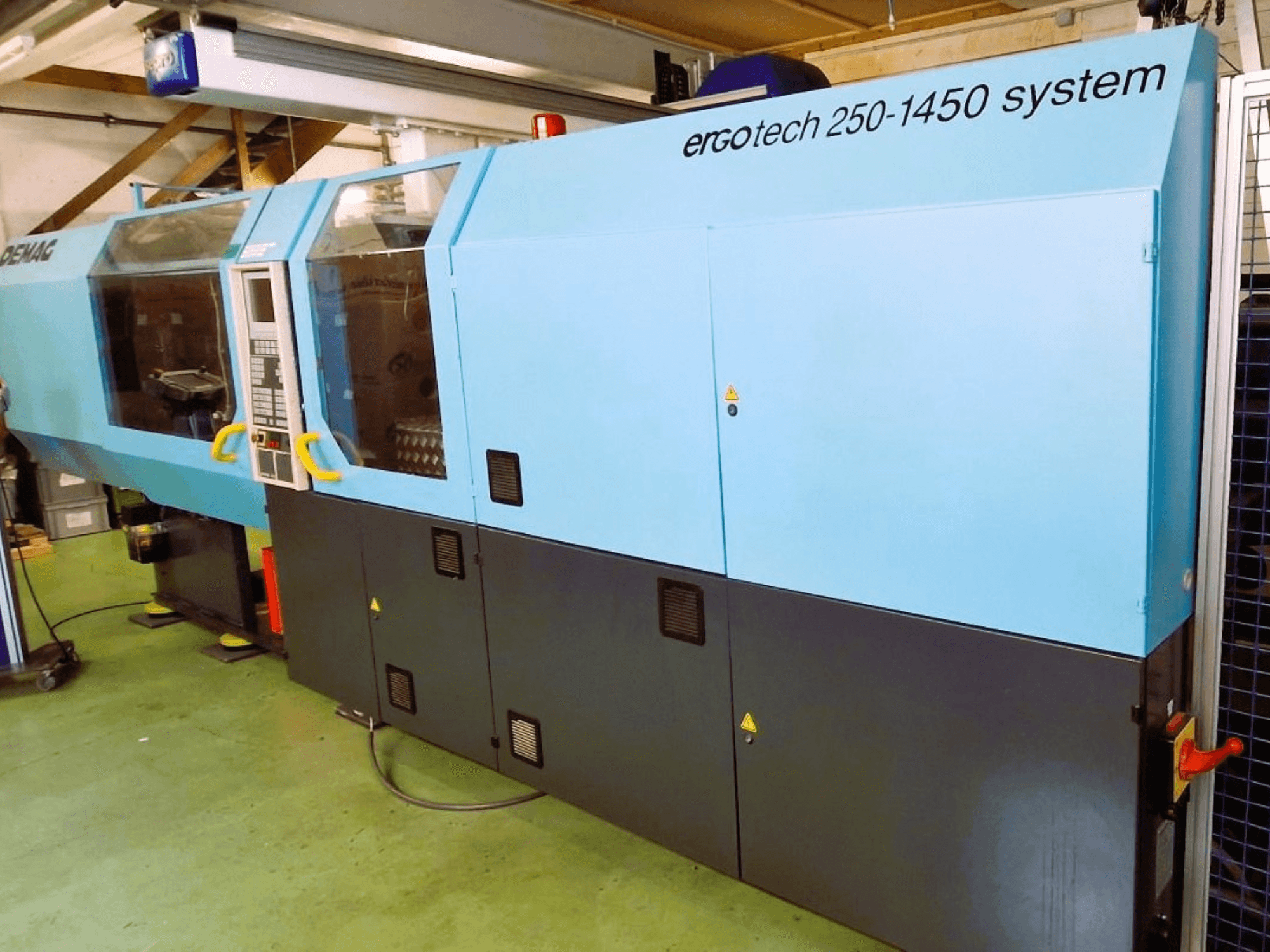

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Unidad de sujeción:

  • Fuerza de sujeción: 2500 kN (fuerza de sujeción 2750 kN)

  • Carrera de apertura máx.: 675 mm

  • Altura herramienta/molde: 330-710 mm

  • Distancia libre entre columnas 630 × 630 mm

  • Distancia máx. entre placas de sujeción de herramientas 950 × 950 mm

  • Peso máx. del molde: 3300 kg

  • Carrera del expulsor: 200 mm

  • Fuerza de expulsión: 80 kN (fuerza de retracción 35 kN)

  • Palanca basculante doble de 5 puntos, compacta; palancas basculantes lubricadas con aceite con impulsos optimizados

  • Soporte para plato móvil; placas de montaje del molde ajustables en altura

  • Tirantes endurecidos por inducción (cuádruples), columnas superiores extensibles

  • 3 velocidades de apertura/cierre del molde; fuerza de cierre ajustable en IBED

  • Expulsor hidráulico del molde; sistema de medición de la posición de las placas del molde

  • Desconexión automática de la refrigeración del molde en caso de avería

• Unidad de inyección

  • Unidad de inyección 1450

  • Diámetros de husillo: 50 / 60 / 70 mm (actualmente equipado: 70 mm)

  • Relación L/D: 20:1 (todos los cilindros de tornillo)

  • Carrera de dosificación máx.: 270 mm

  • Sistema de retracción activa del husillo; retracción hidráulica del husillo tras mantener la presión o plastificar

  • Zonas del cilindro calentadas por separado; 5 bucles de control de temperatura autooptimizables (cilindro y boquilla)

  • Control de velocidad mediante 10 puntos de apoyo (perfil poligonal)

  • Regulación de la velocidad del husillo mediante 6 etapas

  • Regulación de la presión de mantenimiento: 10 etapas (perfil poligonal)

  • Inyección mediante sistema de medición de desplazamiento (rápido/lento)

  • Contrapresión ajustable; control del cojín durante la presión de retención

  • 2 Sistema de moldeo por inyección de 3 velocidades; velocidad de expulsión de dos etapas

• Boquilla

  • Carrera de la boquilla máx.: 440 mm

  • Profundidad de inmersión de la boquilla: 40 mm

  • Fuerza de contacto de la boquilla: 110 kN

• Rendimiento/datos:

  • Peso máx. de la pieza (PS): 927 g

  • Capacidad de la tolva de llenado: 110 L

  • Capacidad del depósito de aceite: 700 L

  • Unidad de bombeo: 37 / 45 kW

  • Conexión eléctrica 380 V / 50 Hz

• Controles y HMI:

  • Máquina de moldeo por inyección totalmente controlada; diseño modular

  • Bomba de control hidráulico DFE de bajo consumo

  • Sistema de cambio de cilindros con conversión automática de datos

  • Función de rampa incorporada para apertura/cierre del molde

  • Terminal de operador IBED con LCD de 10" y unidad de disquete de 3,5

  • Entrada de consigna en bar, cm³, mm/s o %.

  • Soporte gráfico para perfiles de inyección

  • Adquisición de datos de proceso PDE (20 parámetros + 100 gráficos de ciclo); control de proceso

  • Diagnóstico de errores en texto plano

  • Transferencia de datos de proceso a otras máquinas ERGOtech

  • Programa de encendido/apagado con pulverización de expulsión

  • Función de ayuda con disquete

• Interfaces y conexiones:

  • EOAT/bus de periféricos para conexión de dispositivos

  • Interfaz V24 para impresora de copia impresa; programa de impresora + copia impresa

  • Interfaz de manejo VDMA 24465 (32 polos)

  • Interfaz de protección de herramientas (bloqueo de la placa de expulsión)

  • Conexión de herramientas DIN estándar

  • Combinación de enchufes

    • 2× 220 V / 2× 380 V + desconexión automática

    • 2× 220 V + 1× 380 V toma (SO)

  • Válvulas neumáticas (3/2) para placa de montaje de herramientas

  • Control del agua de refrigeración: 8 vías (ampliable a 12 vías)

  • Indicador visual de averías (luz intermitente)

• Acabado de pintura:

  • Parte inferior antracita; parte superior azul/verde/gris claro

Equipamiento adicional

• Robot Sepro (manipulación)

  • Recorrido horizontal X: total 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Accionamiento: servomotor

  • Velocidad máx. de desplazamiento: 4000 mm/s

  • Lado de salida: parte trasera de la máquina

  • Altura base fija aprox.: 480 mm

• Tolva de material

• Controlador de temperatura con registro gráfico

• Unidad de control del agua de refrigeración 8 vías, ampliable a 12 vías

• Fijación resistente de la máquina (pies antivibración)
