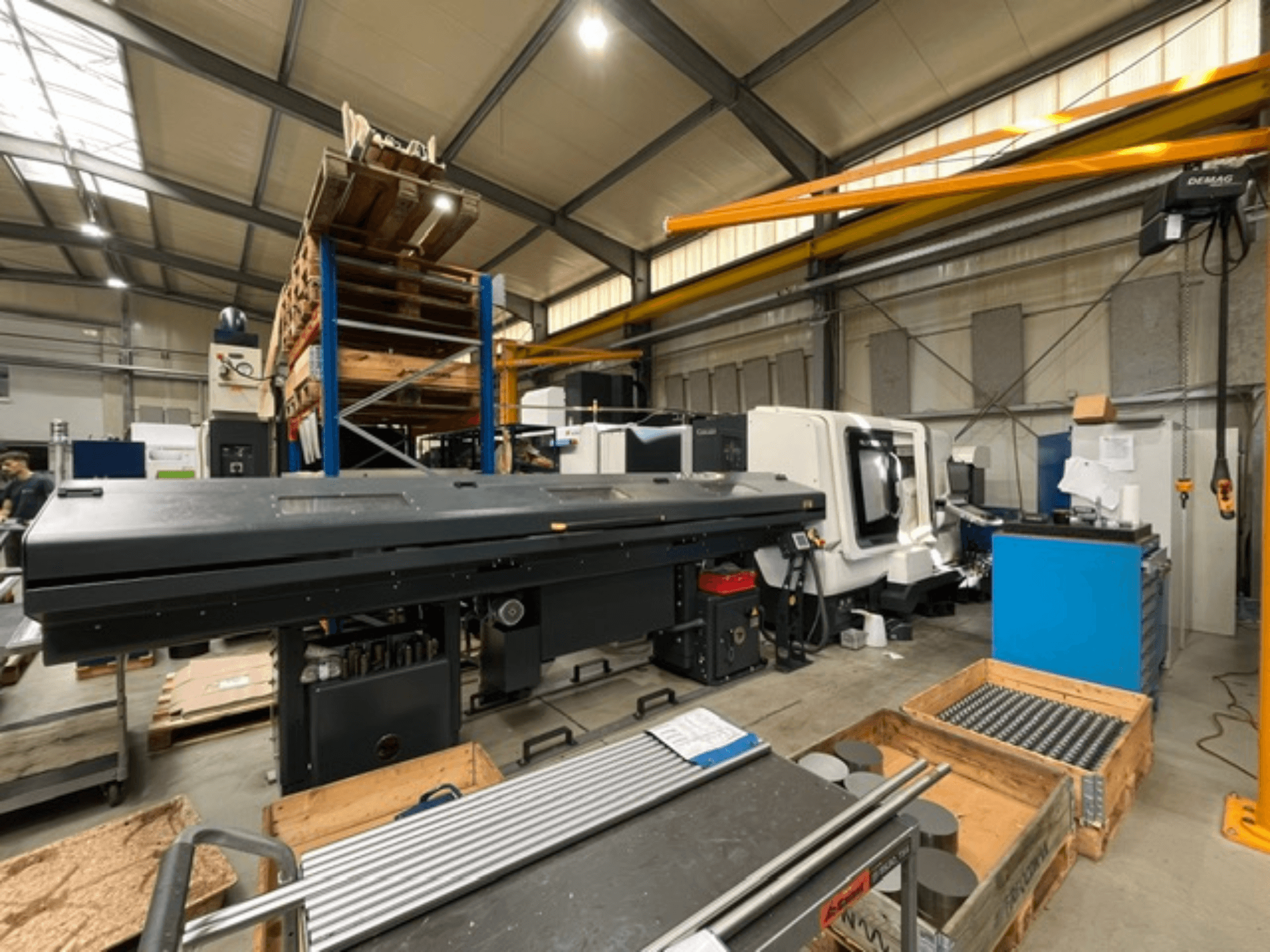

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Unidad de control: MITSUBISHI M730UM con CELOS (MAPPS V) en pantalla multitáctil ERGOline Touch de 21,5 pulgadas

- Longitud de torneado: 700 mm

- Husillo principal (husillo 1): 18,5/18,5/15 kW (25 % ED/50 % ED/cont.), 4.000 rpm, punta de husillo JIS A2-8, diámetro interior del husillo de 91 mm

- Mandril del husillo principal: mandril hidráulico de tres mordazas de 10" (Kitagawa BR10A821, Ø254 mm) con cilindro de sujeción hueco (paso de barra de Ø80 mm)

- Contrahusillo (husillo 2): 11/7,5 kW (25 % de carga continua/continuo), 6 000 rpm, punta de husillo JIS A2-5, diámetro interior del husillo de Ø43 mm

- Mandril del contrahusillo: mandril hidráulico de 3 mordazas de 6" (Kitagawa BR06A521E, Ø170 mm) con cilindro de sujeción completo

- Torreta: torreta BMT60 de 12 posiciones con herramientas accionadas a 10 000 rpm (potencia de 5,5/5,5/3,7 kW, par de 40/30/14 Nm)

- Recorrido del eje Y: ±50 mm (desplazamiento rápido de 10 m/min)

- Sistema de medición directa del eje X: sistema de escala lineal magnética (resolución de 0,01 µm)

- Preajustador de herramientas: preajustador manual de tipo oscilante para el husillo 1 y preajustador de herramientas extraíble para el husillo 2

- Automatización y manipulación de piezas: Recogepiezas integrado para el husillo principal y el contra-husillo (hasta Ø80 mm x 200 mm, 3 kg máx.), cinta transportadora de descarga de piezas, expulsor neumático de piezas (husillo 2)

- Alimentador de barras e interfaz: Interfaz para alimentador de barras (multimarca) con alimentador de barras Top Automazioni X-Files 380M de 3 m (diámetro máximo de la barra: 80 mm)

- Sistema de refrigeración y filtración: transportador de virutas con cinta articulada (descarga por el lado derecho), bomba de refrigerante de alta presión de 0,8 MPa, unidad de bombeo INTERLIT con bomba de alta presión de 15 bar y filtro de doble cartucho, pistola de refrigerante

- Equipos auxiliares e interfaces: interfaz para colector de neblina de aceite (salida de Ø150 mm), autotransformador trifásico (45 kVA, 400 V/200 V, 50 Hz), pedal doble para el accionamiento del mandril

- Horas de funcionamiento de la máquina (según lectura de la IHM):

- Tiempo de encendido de la máquina: 8.120 horas

- Tiempo de ejecución del programa del cabezal 1: 3.751 horas

- Tiempo acumulado de corte del cabezal 1: 1.904 horas
