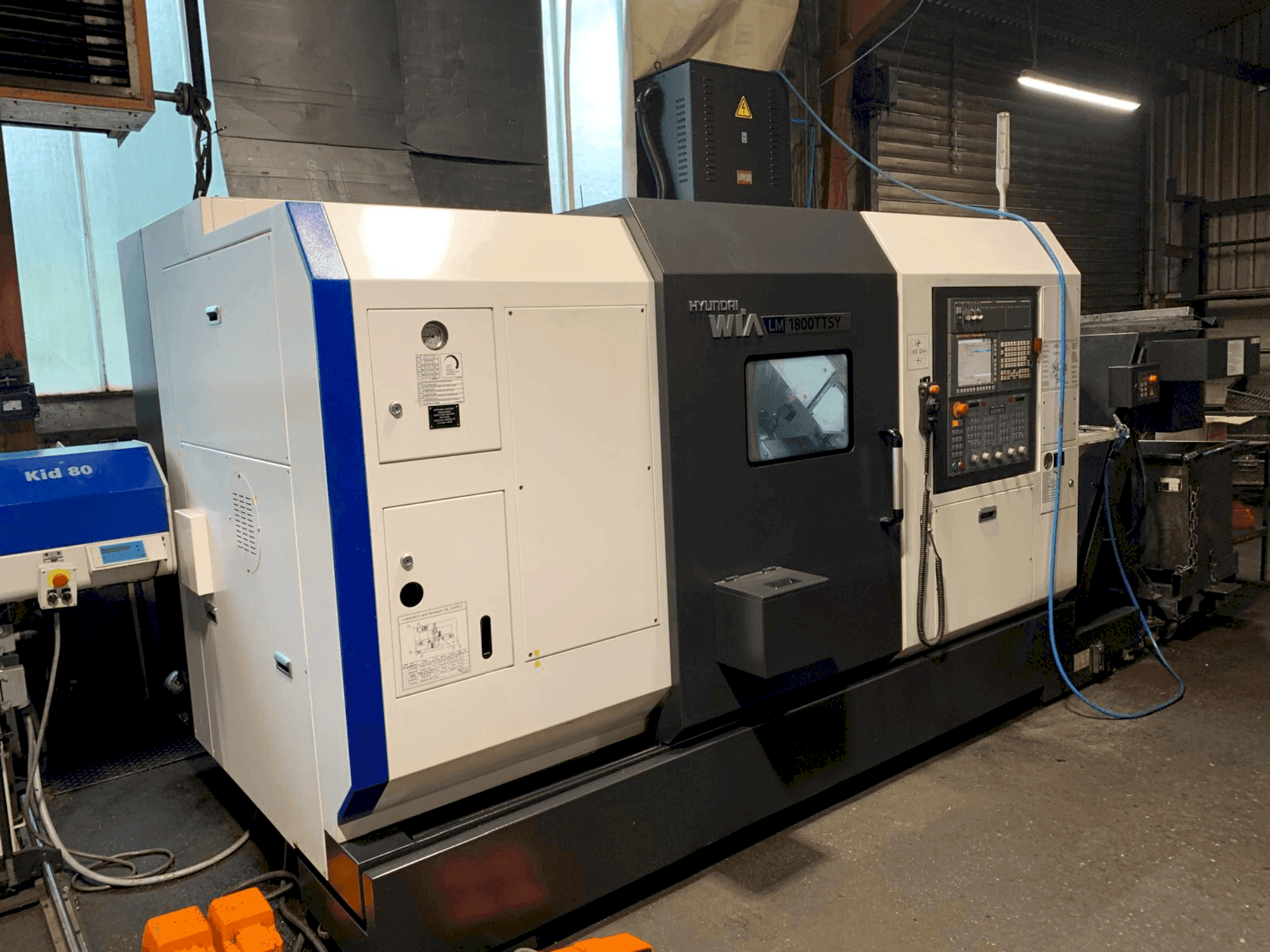

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Equipamiento adicional

• Interfaz USB
• Luz de señalización tricolor
• 1 juego de mordazas blandas
• CHIP CONVEYOR HS con expulsión lateral
• Transformador con cable
• Pistola manual de aire comprimido
• Interfaz del alimentador de barras // Interfaz del cargador de barras
• Eje principal del colector de piezas
• Descargador de piezas: Sistema de descarga de piezas para el contrahusillo incl. cinta transportadora de piezas.
• Expulsor de piezas / drm de la pieza: 230 mm / X de la pieza: 673 mm

Beneficios de la máquina

Ventajas técnicas de la máquina

• Lineal (z) y plano-guiado (x/y) 45 grados
• Ø de giro: 230 mm // longitud de giro: 673 mm
• Tamaño de mandril en ambos husillos: 8 pulgadas (~210 mm)
• Torreta eje c, 0. 001° // torreta eje y, +- 50 mm - torreta superior
• Herramientas accionadas: 5000 rpm, 5. 5 kw
• 1 x herramientas de accionamiento axial // 1 x herramientas de accionamiento radial
• Sonda automática de herramientas
• Depósito de refrigerante 270 litros // boquilla de refrigerante estándar
• Refrigeración interna 30 bar
• Bomba de refrigerante de 30 bar (60hz)

Más información

Contorno de interferencia fuertemente reducido Mejor accesibilidad a la pieza de trabajo Estabilización de la pieza mediante tracción axial contra el tope de la pieza Tipo de mandril SPANNTOP mini Modelo de mandril: Axzug Tamaño del mandril: 65 Norma de cono corto: DIN ISO 702-1 Tamaño del cono corto: Tamaño 6 Longitud del dispositivo de sujeción: 155.00 mm Diámetro Frontal: 111.00 mm Diámetro Exterior Máximo: 165.00 mm Posición de sujeción: 65.00 mm Rosca del dispositivo de sujeción: M102x1,5 Diseño básico del tope: Sujeción Tipo de accionamiento: Accionamiento eléctrico Opciones de mandril adicionales: Sí Montaje de tope frontal: Sí Calidad de equilibrado: 4.0 Adaptador de tubo de tracción según dibujo Para dispositivo de sujeción [ZCHN]: A054288.0009C Conexión [del dispositivo de sujeción]: Rosca interior Designación de la rosca del dispositivo de sujeción: M102x1.5 Longitud de la rosca del dispositivo de sujeción: 17,00 mm Posición de la rosca del dispositivo de sujeción: 65,00 mm Fuerza máxima de accionamiento: 65,00 kN Fabricante de la máquina: Hyundai WIA Designación de la máquina: LM1800TTSY-HSP Conexión [del tubo de tracción]: Rosca externa Designación de la rosca: M74x1,5 Longitud de la rosca: 40,00 mm Posición delantera del tubo de tracción: 57,50 mm Carrera del Cilindro de Sujeción: 17,50 mm Diámetro interior del husillo: 76.00 mm Diámetro interior del tubo de tracción: 66,00 mm SPANNTOP mini Axfix 65 KK6 Tipo de mandril: SPANNTOP mini Modelo de mandril Axfix Tamaño del mandril: 65 Norma de cono corto: DIN ISO 702-1 Tamaño del cono corto: Tamaño 6 Tipo de mandril: SPANNTOP mini Modelo de mandril: Axfix Tamaño del mandril: 65 Norma de cono corto: DIN ISO 702-1 Tamaño del cono corto: Tamaño 6 Longitud del dispositivo de sujeción: 138.00 mm Diámetro Frontal: 119.00 mm Diámetro Exterior Máximo: 167.00 mm Posición de sujeción: 50.00 mm Rosca del dispositivo de sujeción: M94x1.5 Diseño básico del tope: Sujeción Tipo de accionamiento: Accionamiento eléctrico Opciones de mandril adicionales: Sí Montaje de tope frontal: Sí Calidad de equilibrado: 4.0 Adaptador de tubo de tracción según dibujo Para dispositivo de sujeción [ZCHN]: A071618.0004C Conexión [del dispositivo de sujeción]: Rosca interior Designación de la rosca del dispositivo de sujeción: M94x1.5 Longitud de la rosca del dispositivo de sujeción: 17,00 mm Posición de la rosca del dispositivo de sujeción: 50,00 mm Fuerza máxima de accionamiento: 45.00 kN Fabricante de la máquina: Hyundai WIA Designación de la máquina: LM1800TTSY-GSP Conexión [del tubo de tracción]: Rosca externa Designación de la rosca: M74x1,5 Longitud de la rosca: 40,00 mm Posición delantera del tubo de tracción: 57,50 mm Carrera del Cilindro de Sujeción: 17,50 mm Diámetro interior del husillo: 76.00 mm Diámetro interior del tubo de tracción: 66,00 mm
