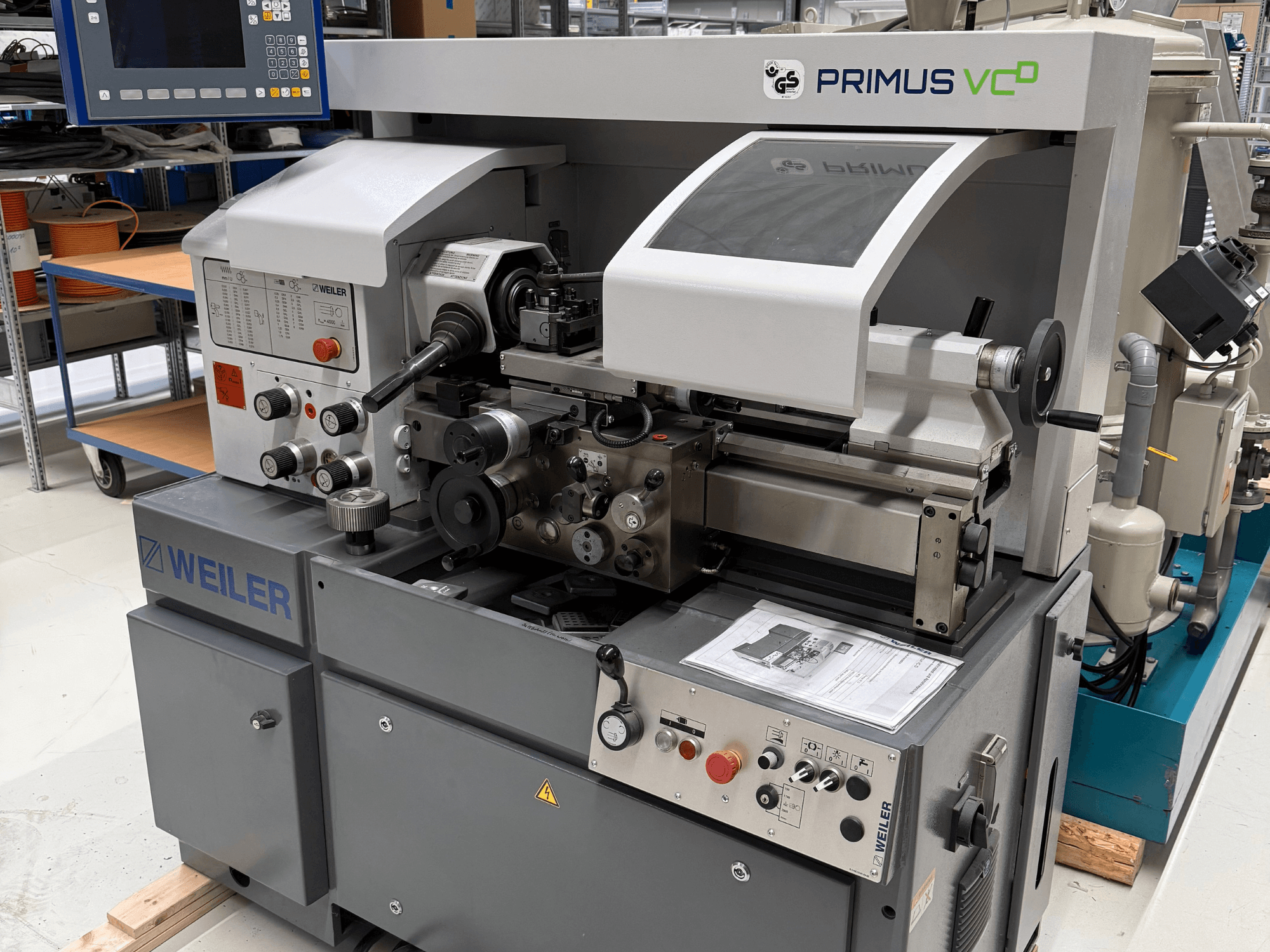

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Tipo de máquina: torno de centros

• Longitud de torneado / Distancia entre centros: 500 mm

• Diámetro de giro sobre el bancado: 280 mm

• Diámetro de giro sobre el carro transversal: 150 mm

• Punta del husillo (DIN 55027): Tamaño 5

• Diámetro del cojinete delantero: 70 mm

• Diámetro interior del husillo: 43 mm

• Cono interno del husillo principal: ME 50

• Potencia de accionamiento (ciclo de trabajo del 100 %): 4 kW

• Rango de velocidad del husillo: 30 – 4.000 rpm

• Número de velocidades de avance: 24

• Rango de avance longitudinal: 0,02 – 0,63 mm/rev

• Rango de avance transversal: 0,006 – 0,20 mm/rev

• Rango de rosca métrica: 0,25 – 8 mm

• Rango de roscas en pulgadas: 80 – 2 TPI

• Rango de roscas modulares: 0,25 – 4 módulos

• Rango de paso diametral (DP) de la rosca: 200 – 5 DP

• Diámetro del husillo del contrapunto: 40 mm

• Recorrido del vástago del contrapunto: 85 mm

• Cono del contrapunto: MT3

• Tensión de funcionamiento: 400 V

• Tensión de control: 24 V CC

• Carga conectada: 7,5 kVA

• Corriente nominal: 15,5 A

• Frecuencia: 50 Hz

• Fusibles principales: 25 A

• Peso de la máquina: 1.050 kg

• Dimensiones de la máquina (L × An × Al): 1.570 × 890 × 1.700 mm

Equipamiento adicional

• Portaherramientas de cambio rápido de 4 posiciones PARAT tamaño 1, incl. 1 × portaherramientas WD 1/12

• 2 portaherramientas WD 1/12

• Mandril de pinza accionado por palanca para pinzas 173 E

• 13 pinzas 173 E, rango de sujeción: 3–15 mm (en incrementos de 1 mm)

• Luneta fija con mordazas de rodillos, capacidad: 15–100 mm

• Protector móvil contra salpicaduras de virutas con ventana de inspección

• 8 × elementos de nivelación
