DMG Mori Seiki CMX 800 V

Galería de fotos

71.000 €

Precio GINDUMAC

(Ex works)

Solicita presupuesto oficial

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71.000 €

Precio GINDUMAC

(Ex works)

Obten un presupuesto oficial

Visita la máquina

haz una contraoferta

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
➤ Se vende DMG Mori Seiki CMX 800 V de segunda mano | gindumac.com

Mostrar en idioma original

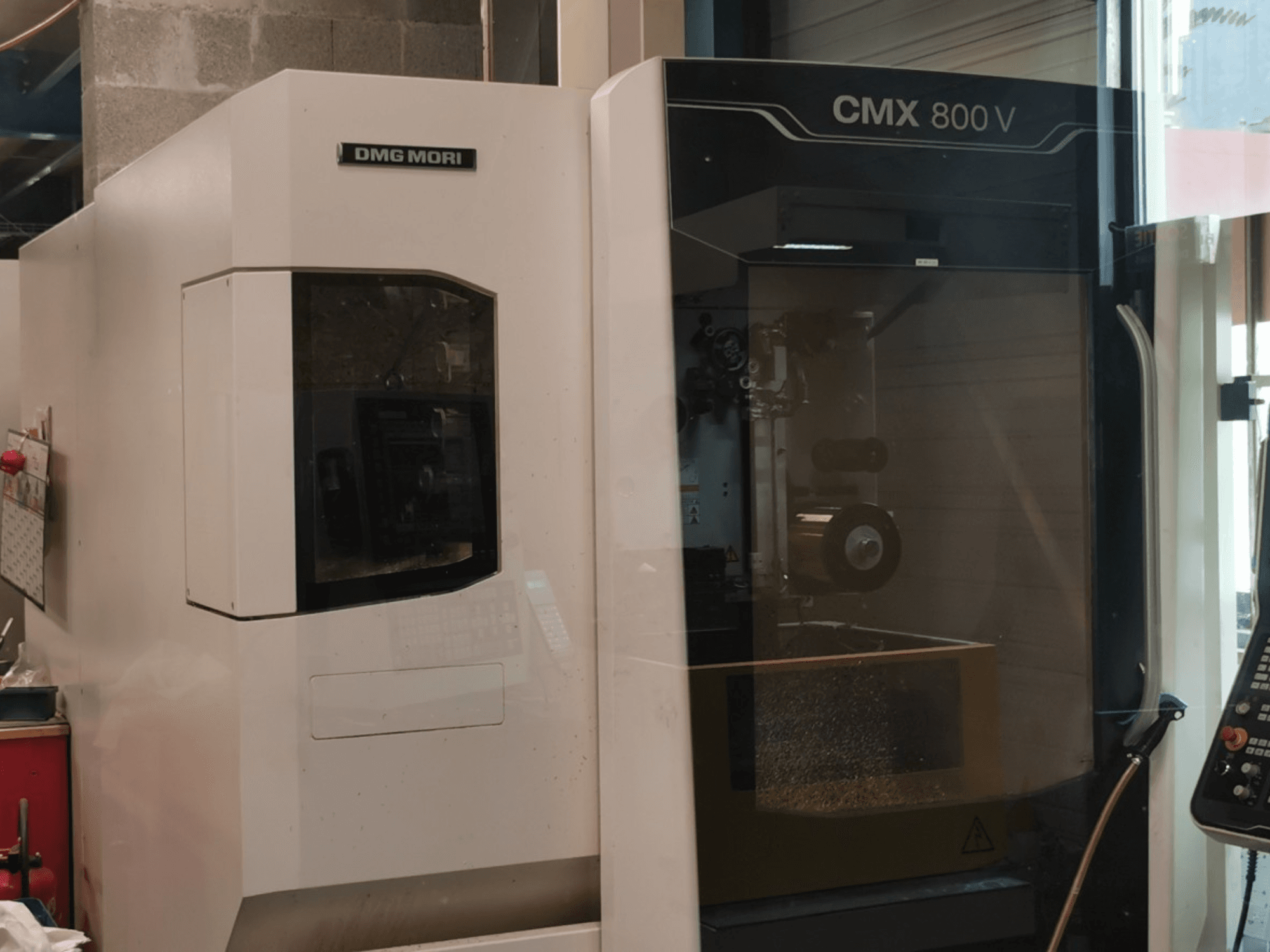

Esta máquina DMG Mori Seiki CMX 800 V de 3 ejes se fabricó en 2017. Cuenta con un recorrido de 800 mm en el eje X, 560 mm en el eje Y y 510 mm en el eje Z. La máquina cuenta con una mesa robusta de 1.100 x 560 mm y una capacidad de carga máxima de 800 kg. Si busca capacidades de mecanizado de alta calidad, considere el centro de mecanizado vertical DMG Mori Seiki CMX 800 V. Póngase en contacto con nosotros para obtener más información.

Resumen

marca: DMG Mori Seiki
año: 2017
MODELO: CMX 800 V
horas de producción: 5000
tipo de aplicación: Fresado
Ubicación: Suiza
tipo de máquina: Centro de mecanizado vertical
Marca de unidad de control: HEIDENHAIN

Información técnica - DMG Mori Seiki CMX 800 V

Unidad de Control

Marca del control: HEIDENHAIN
Modelo del control: TNC 620

Dimensiones

Altura de la máquina: 2935 mm
Longitud de la máquina: 4800 mm
Peso de la máquina: 5400 kg
Ancho de la máquina: 5500 mm
Largo de mesa: 560 mm
Carga de mesa: 800 kg
Ancho de mesa: 1100 mm

Recorrido

Número de ejes: 3
Recorrido eje X: 800 mm
Recorrido eje Y: 560 mm
Recorrido eje Z: 510 mm

Especificación Técnica

Peso máximo de herramienta: 8 kg
Potencia del husillo: 13 kW
Velocidad del husillo: 12000 RPM
Tamaño del cono: SK 40
Estaciones de herramientas: 30

Información adicional

- Control CNC: HEIDENHAIN TNC 620 (panel de control SLIMline / PC y pantalla MC 7420D + teclado TE 715D)

- Superficie de sujeción de la mesa: 1.100 x 560 mm

- Carga máxima de la mesa (centro): 800 kg

- Altura de carga de la mesa (del suelo al borde superior): 850 mm

- Ranuras en T: 4 / 18H12 (distancia entre ranuras: 100 mm; 1 ranura de referencia: 18H7)

- Rango de velocidad del husillo: 20 – 12 000 rpm

- Potencia de accionamiento del husillo (40 % ED / 100 % ED): 13 kW / 9 kW

- Par del husillo (40 % ED / 100 % ED): 82 Nm / 54 Nm

- Conicidad / interfaz de la herramienta: SK40 (DIN 69871 / DIN 69872, forma A/B con perno de tracción)

- Fuerza de sujeción de la herramienta: 10 kN (SK40 / BT40)

- Capacidad del almacén de herramientas: 30 compartimentos (tipo cadena)

- Diámetro máximo de la herramienta (con herramientas adyacentes): 80 mm

- Diámetro máximo de la herramienta (con compartimentos adyacentes libres): 125 mm

- Longitud máxima de la herramienta (desde la punta del husillo): 300 mm

- Peso máximo de la herramienta (cambio automático de herramientas): 8 kg

- Carga total máxima del almacén: 240 kg

- Accionamientos de avance: servomotores de CA en los ejes X, Y y Z

- Velocidad de desplazamiento rápido (X / Y / Z): 30 / 30 / 30 m/min

- Rango de velocidad de avance (X, Y, Z): hasta 20 000 mm/min

- Resolución de medición de posición: 1 µm

- Incertidumbre de posicionamiento P (VDI/DGQ 3441): 6 µm

- Gestión de virutas: transportador rascador integrado (bande grattante, depósito de refrigerante de 220 L, bomba de 20 L/min a 5 bar)

- Suministro externo de refrigerante y aire: boquillas de refrigerante ajustables y aire de soplado (M25)

- Limpieza interna: pistola de enjuague de la zona de trabajo (pistolet de rinçage)

- Desplazamiento manual de los ejes: volante electrónico (HR 510FS)

- Acceso / Autorización de seguridad: selector de modo electrónico DMG MORI SMARTkey

- Potencia aparente: 32 kVA

- Tensión nominal de alimentación: 400 V CA ±10 % (3/N/PE)

- Frecuencia de red: 50/60 Hz

- Tensión de control: 230 V CA / 24 V CC

- Corriente a plena carga (In máx.): 52 A

- Fusible principal: 63 A

- Capacidad de corte en cortocircuito (Ics): 0,63 kA

- Peso básico de la máquina: aprox. 5.400 kg

- Peso del transportador de virutas: 500 kg

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.

** El alcance de suministro estándar comprende únicamente la máquina base. Los accesorios y los equipos periféricos solo se confirman expresamente durante el proceso de compra mediante acuerdos vinculantes.
