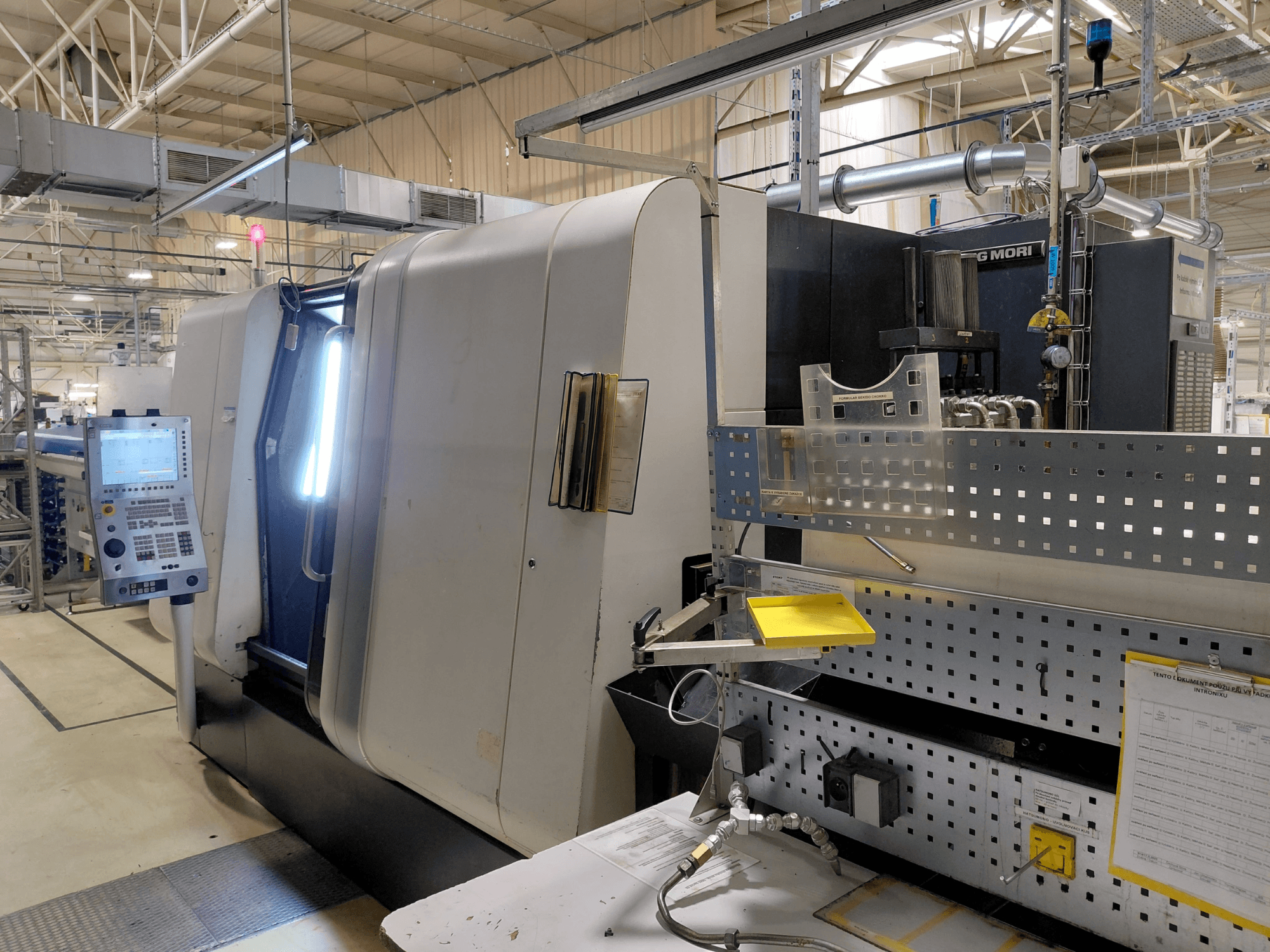

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Total de horas: 64 274 h; Horas de funcionamiento: 43 196 h

• Contrahusillo: 17 kW; velocidad máxima: 5.000 rpm; diámetro máximo de la barra: 45 (65) mm

• Ejes controlados por CNC:

  • X1: carrera de 165 mm; avance rápido de 30 m/min; aceleración de 5 m/s²

  • Z1: carrera de 678 mm; avance rápido de 30 m/min; aceleración de 5 m/s²

  • Y1: carrera de 80 (+50/-30) mm; avance rápido de 30 m/min; aceleración de 5 m/s²

  • X2: carrera de 165 mm; avance rápido de 30 m/min; aceleración de 5 m/s²

  • Z2: carrera 640 mm; rápido 30 m/min; aceleración 5 m/s²

  • W2: carrera de 690 mm; avance rápido de 30 m/min; aceleración de 5 m/s²

• Torretas: 2; 12 posiciones motorizadas por torreta; sistema de herramientas VDI 30; velocidad máxima de la herramienta motorizada: 4000 rpm

• Sistema de refrigeración: depósito de aprox. 650 l; caudal de la bomba por torreta: 20 l/min; presión: 7 bar

• Alimentación eléctrica: 91 kVA

• Configuración y funciones de la máquina base:

  • Accionamiento de los carros 1 y 2 (las 12 posiciones)

  • Eje C para el husillo principal y el contrahusillo

  • Eje Y para el carro 1

  • Limpieza de la pinza del contrahusillo con refrigerante

  • Preparación mecánica para filtro de neblina de aceite

  • Interfaz eléctrica y de software para el cargador de barras

  • Sincronización angular entre el husillo principal y el contrahusillo

  • Parada automática de la máquina

  • 2 salidas de encendido/apagado adicionales (4 funciones M)

  • Roscado rígido

  • Contador de piezas y de tiempo

  • Software para torneado poligonal (carros 1 y 2)

  • Velocidad de corte constante

  • Interpolación helicoidal (carro 1)

  • Control de la velocidad del husillo

  • Luz de aviso cuádruple

  • Dispositivo de refrigeración para el armario eléctrico

• Opciones de control:

  • Sistema de control del desgaste de las herramientas (monitor FANUC)

  • Sistema de selección de herramientas gemelas (monitor FANUC)

Equipamiento adicional

• Alimentador de barras IEMCA MASTER 865 MP 43 L

• Transportador de virutas, tipo cinta

• Dispositivo de descarga de piezas con cinta

• Portapuntas de mandril de husillo principal MPF 65/140 (sin avance axial), Ø máx. 65 mm

• Cambiador manual de pinzas SACO MPT65/140 y MPF65/140

• Mandril del contrahusillo SMW 175-BBD, con adaptador incluido

• 1 juego de mordazas blandas para SMW 175-BBD

• Presión de sujeción diferencial para el contrahusillo (dos presiones seleccionables)

• Lavado externo de mordazas/pinzas con refrigerante en el husillo principal y el contrahusillo

• Disponibilidad de diversas piezas de recambio nuevas
