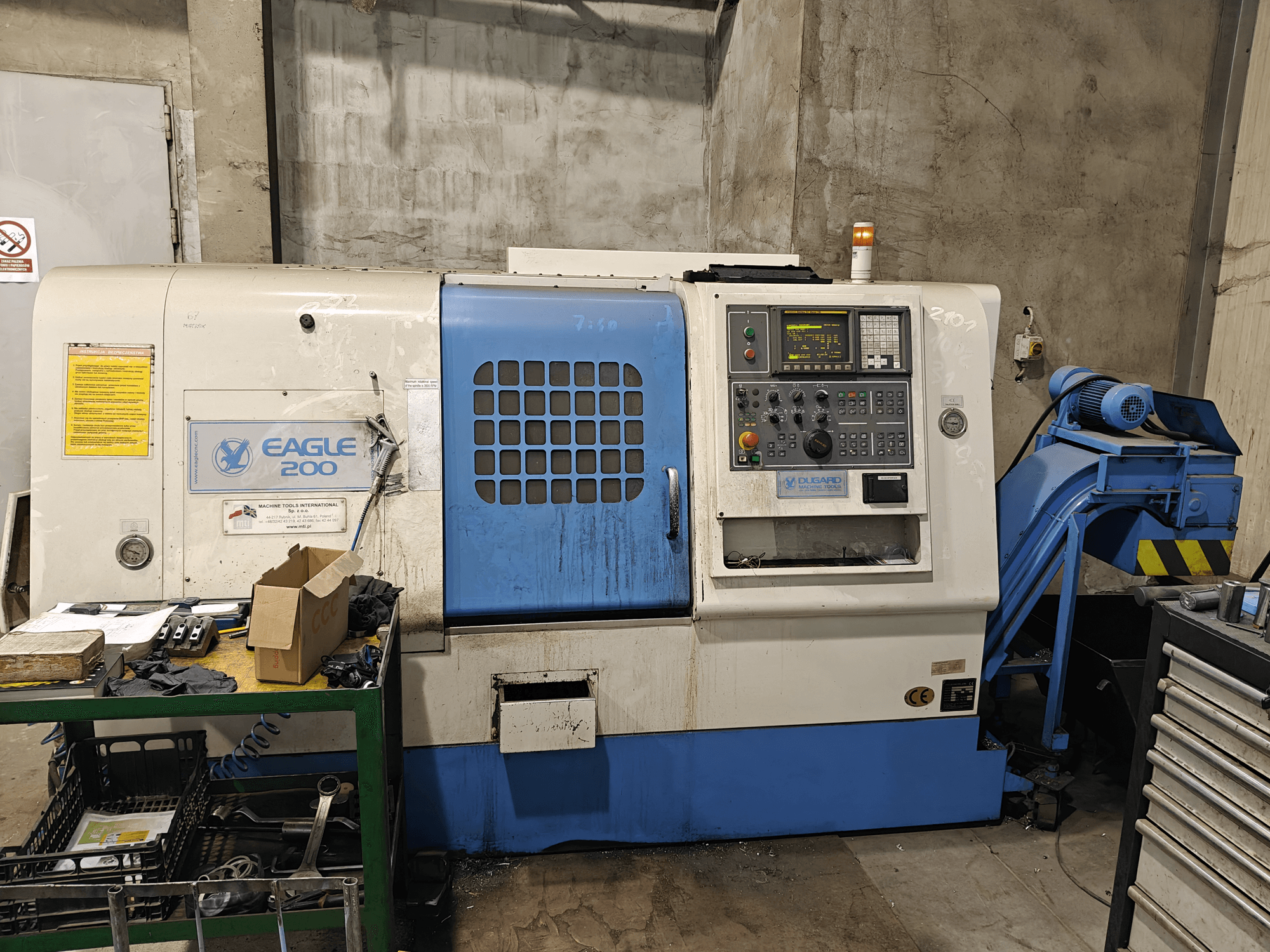

Dugard - EAGLE 200PL-TUR-DUG-2005-00001

Capacidad

• Diámetro máximo de giro: 280 mm

• Longitud máxima de giro: 508 mm

Recorridos del eje y rápidos

• Potencia del motor del eje Z: 1,4 kW (1,8 CV)

• Velocidad rápida del eje Z: 30 m/min

• Potencia del motor del eje X: 1,4 kW (1,8 CV)

• Velocidad rápida del eje X: 30 m/min

Husillo

• Diámetro del husillo: ø62 mm

• Capacidad de barra: ø52 mm

• Nariz/conicidad del husillo: ASA A2-6

• Ángulo del cono (conicidad) 1/20

Utillaje/Torreta

• Tipo de torreta: Sujeción hidráulica

• Número máximo de herramientas: 10

• Diámetro de la herramienta de mandrinar / número de ranuras: ø32 mm / 5

• Tamaño del mango de la herramienta de torneado / número de ranuras: 20 mm × 20 mm / 5

Contrapunto

• Tipo de contrapunto: Fijo

• Conicidad del contrapunto: MK4

• Diámetro del casquillo: ø75 mm

• Recorrido del manguito: 425 mm (nota: también aparece como 100 mm más abajo, según lo previsto)

• Recorrido del manguito del contrapunto: 100 mm (según suministro)

Dimensiones y peso

• Altura de la bancada al centro del husillo 900 mm

• Distancia de la bancada al centro del husillo: 290 mm

• Espacio ocupado: 3429 mm × 2569 mm
