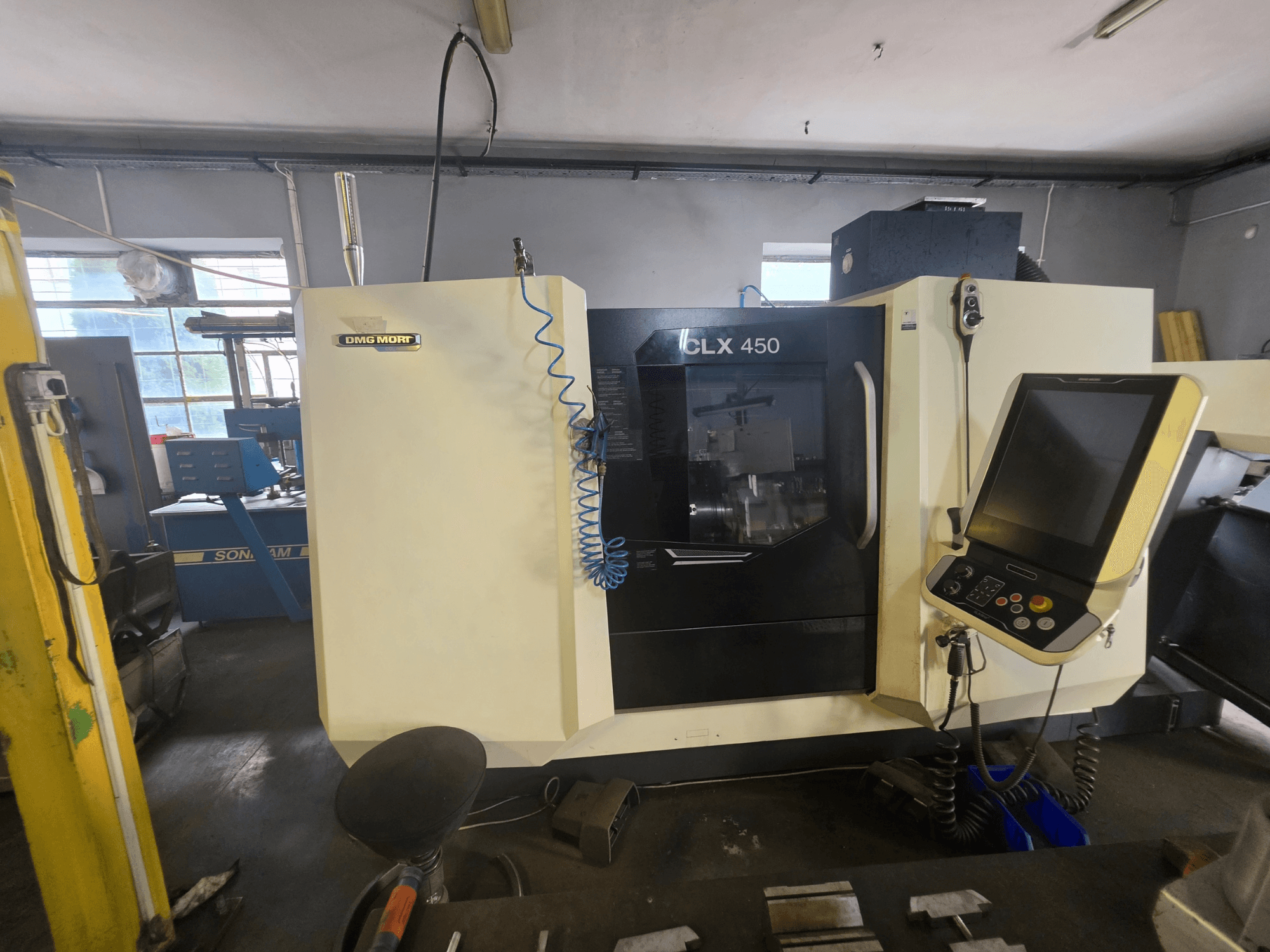

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Control: Siemens 840D con ShopTurn

• IHM: DMG MORI SLIMline Multi-Touch, pantalla táctil de 19"

• Horas de funcionamiento del husillo: aprox. 2.928 h

Capacidad de trabajo y ejes

• Ejes: X, Y, Z; eje C en el husillo principal y el contra-husillo

• Diámetro máximo de torneado: 400 mm

• Diámetro de giro sobre bancada: 700 mm

• Diámetro de giro sobre el carro transversal: 370 mm

• Desplazamiento rápido: X/Z 30 m/min; Y 22,5 m/min

Husillo principal

• Punta del husillo: A2-8

• Capacidad de barra: 80 mm

• Potencia: 25,5 kW (40 % ED) / 17 kW (S1)

• Par: 426 Nm (40 % ED) / 283 Nm (S1)

• Función de presión de sujeción diferencial

Contrahusillo

• Velocidad máxima: 5.000 rpm

• Punta del husillo: A2-6

• Potencia: 14 kW (40 % ED) / 13 kW (S1)

• Par: 192 Nm (40 % ED) / 171,5 Nm (S1)

• Función de presión de sujeción diferencial

• Lavado interno del mandril

• Función de contrapunto auxiliar

Torreta portaherramientas y herramientas motorizadas

• Revólver VDI 40 de 12 posiciones con 6 estaciones BT adicionales

• Herramientas motorizadas: hasta 4.000 rpm

• Potencia/par de las herramientas motorizadas: 5,44 kW (40 % de carga continua) / 20 Nm (40 % de carga continua)

Equipamiento/opciones (integradas en la máquina)

• Paquete de configuración: sistema de suministro de refrigerante de 12 bar; pistola de lavado con refrigerante de 5 bar

• Paquete de sujeción segura

• Conectividad: DMG MORI IoTconnector; DMG MORI Messenger V4

• Opciones de software de Siemens: Multi Threading 2.0; velocidad variable del husillo; ciclo de corte en el eje Y; ciclo de brochado de chavetero

Datos eléctricos

• Tensión de alimentación: 400 V ±10 %, 50 Hz

• Fases: L1, L2, L3, N, PE

• Carga conectada: 39 kVA

• Corriente nominal máxima: 56 A
