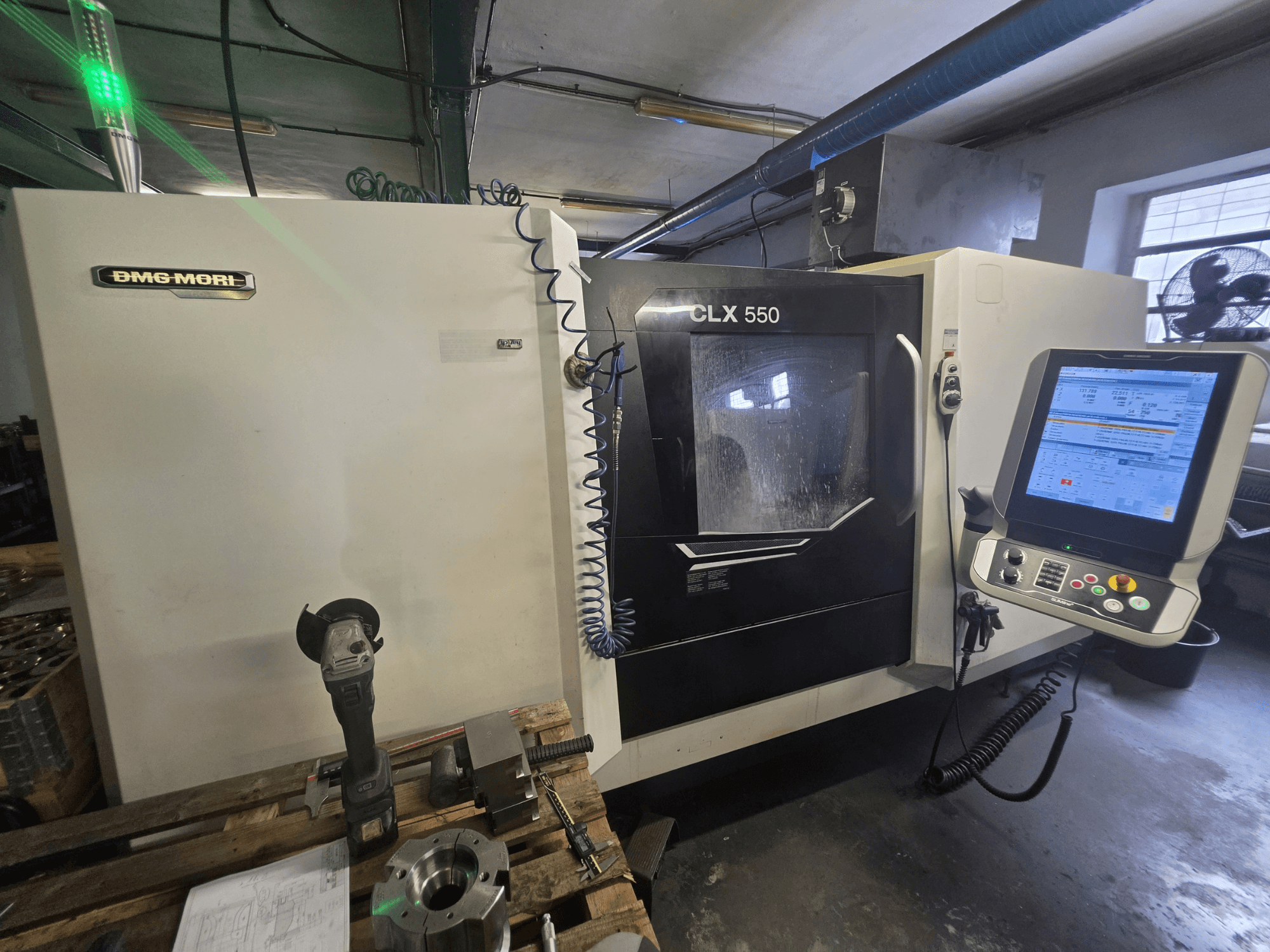

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Panel de control: DMG MORI SLIMline Multi-Touch, pantalla táctil de 19"

• Ejes: 3 (X, Z, C); sin eje Y; sin contrahusillo

• Horas de funcionamiento del husillo: aprox. 3613 h

Capacidad de trabajo y ejes

• Diámetro máximo de torneado: 480 mm

• Longitud máxima de torneado: 1 240 mm

• Diámetro de giro sobre el bancado: 700 mm

• Diámetro de giro sobre el carro transversal: 500 mm

• Desplazamiento rápido X/Z: 30 m/min

• Eje C: husillo principal C

Husillo principal y mandril

• Punta del husillo: A2-8

• Capacidad de barra: 102 mm (husillo principal mejorado)

• Potencia del husillo: 33 kW al 40 % de corriente continua / 22 kW en continuo

• Par del husillo: 630 Nm al 40 % de carga continua / 420 Nm en continuo

• Mandril: SMW BH-D 320 / A2-8, D103 mm (según especificaciones)

• Función: presión de sujeción diferencial

Torreta y herramientas accionadas

• Torreta: VDI40 de 12 posiciones con 6 estaciones BT adicionales

• Herramientas motorizadas: hasta 4.000 rpm

• Potencia/par de las herramientas motorizadas: 5,44 kW al 40 % de corriente continua; 20 Nm al 40 % de corriente continua

Contrapunto

• Recorrido: 1.200 mm

• Cono central: MT5

• Empuje máximo: 12 kN

Equipamiento y opciones (máquina)

• Paquete de configuración

• Paquete para clima tropical

• Suministro de refrigerante a 12 bar

• Pistola manual de lavado del área de trabajo

• Opción de software para velocidad variable del husillo

• DMG MORI IoTconnector

• Paquete de fabricación digital

Construcción

• Bancada inclinada de hierro fundido

• Guías lineales, 45 mm de ancho

Equipamiento adicional

• Unidad mecánica de extracción de neblina de aceite, 1.100 m³/h

• Herramientas:

  • Juego de 12 portaherramientas

  • Juego de 6 portaherramientas de mandrinado

  • Juego de portaherramientas accionados ALGra
