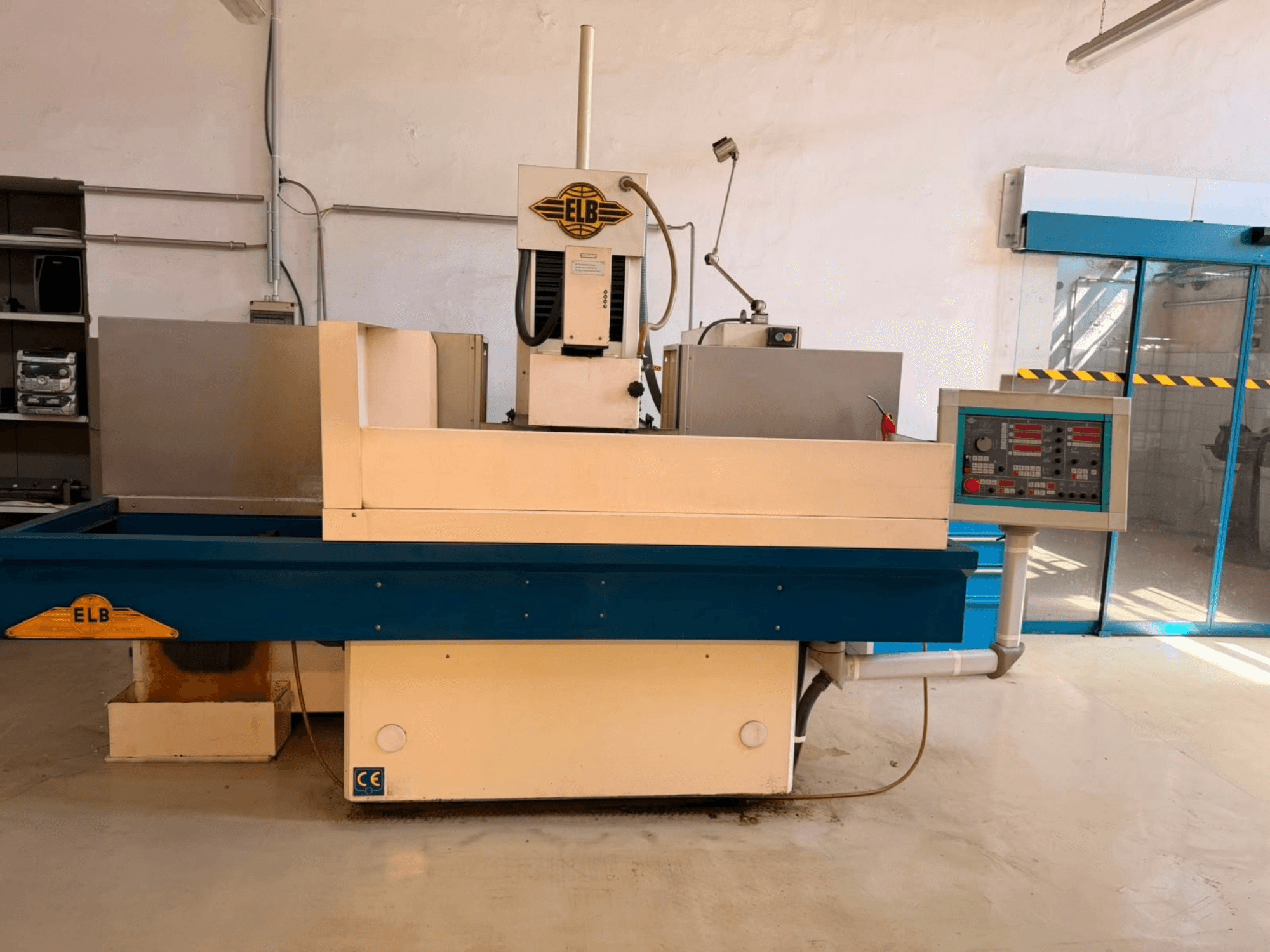

ELB - Schliff Perfket 6 SPS-NKHU-GRI-ELB-2004-00001

Tensión de funcionamiento: 3 × 400 V

Frecuencia: 50 Hz

Potencia total de alimentación: 11 kW

Protección máxima por fusible: 25 A

Tensión de control: 24 V CC

Rango de rectificado:

• X (longitud): 600 mm

• Z (anchura): 400 mm

• Y (altura): 475 mm

Eje longitudinal X:

• Velocidad de la mesa: 2–30 m/min

Eje vertical Y:

• Velocidad máxima de avance: 300 m/min

• Avance mínimo: 0,001 mm

Eje transversal Z:

• Velocidad máxima de avance: 2000 mm/min

• Avance mínimo: 0,001 mm

Husillo de rectificado:

• Cono: 36 mm

• Potencia de accionamiento: 4,3–5,7 kW

• Rango de velocidades: 1440/2900 rpm

Dimensiones de la muela abrasiva:

• Diámetro (D): 300 mm

• Ancho (T): 50 mm

• Agujero (H): 76,2 mm
