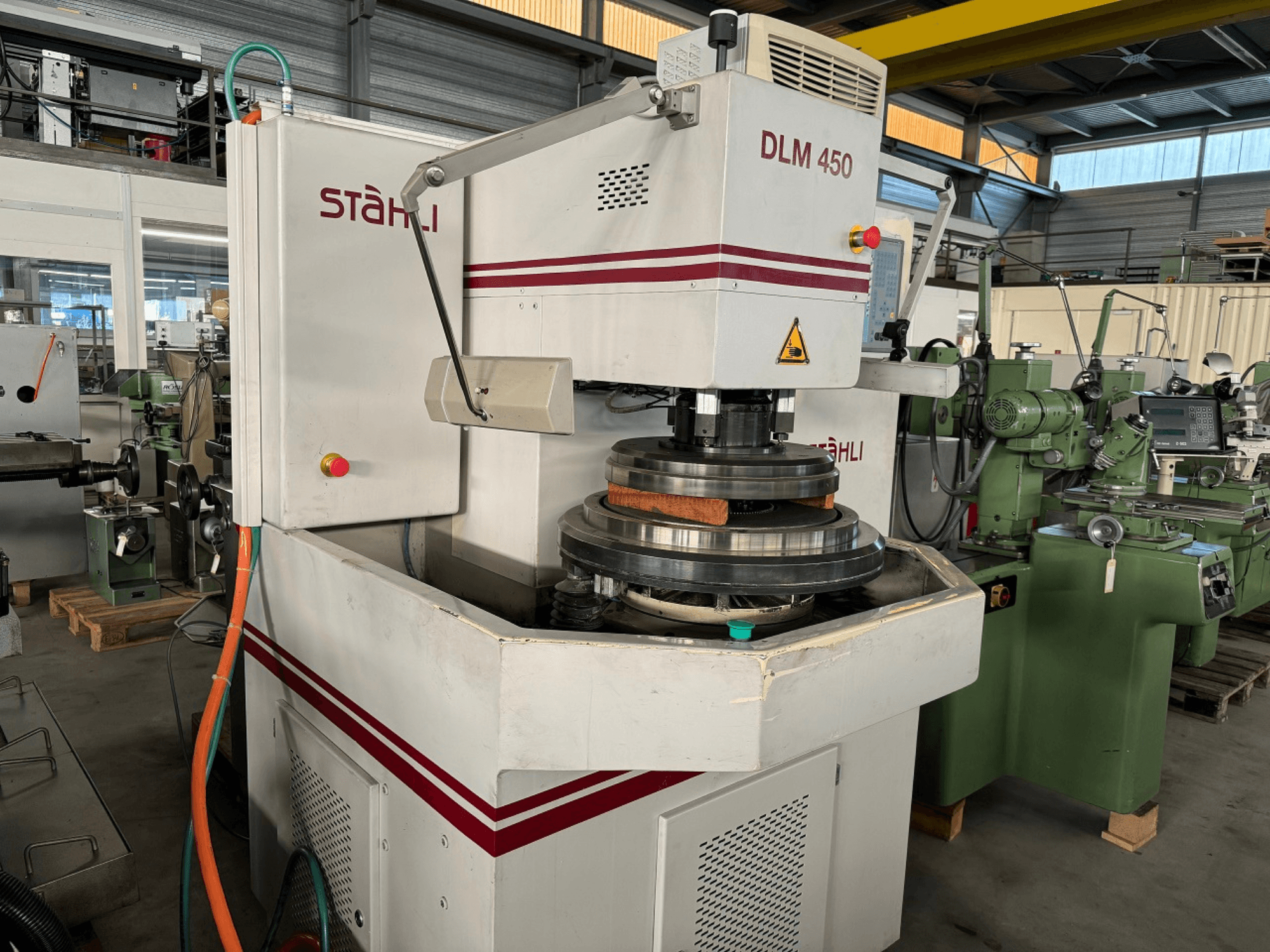

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Tensión / Frecuencia: 400 V / 50 Hz

- Corriente máxima: 50 A

- Consumo de potencia: 26 kW

- N.º de esquema de cableado: S-2816

- Peso de la máquina: 2100 kg (placa de características) / Peso neto: 1900 kg

- Dimensiones: 1200 × 1650 × 2050 mm

- Diámetro del disco de lapeado: Ø 450 mm

- Velocidad del disco de lapeado: 0–110 rpm

- Potencia máxima de accionamiento del disco de pulido: 2 kW

- Carga máxima en el disco de lapeado superior: 20 daN

- Velocidad de accionamiento interno: 0–115 rpm

- Potencia máxima del accionamiento interno: 0,5 kW

- Motores de accionamiento de las muelas de lapeado (motor de corriente continua): tensión del inducido 260 V, tensión de campo 340 V, velocidad 3110 rpm, potencia 2 kW, ventilación forzada 220 V (50/60 Hz)

- Motor de accionamiento interno: motor de corriente continua de variación continua; tensión del inducido: 260 V; tensión de campo: 340 V; velocidad: 3110 rpm; potencia: 0,5 kW; ventilación forzada: 220 V (50/60 Hz)

- Motor de movimiento vertical: motor paso a paso, 50 pasos/seg., par de 1100 Nm

- Ajuste de la corona dentada: motor con freno de CA (2 posiciones), 380 V / 50 Hz, velocidad de 700 a 1 400 rpm, potencia de 0,25/0,37 kW, freno de CC de 24 V (16 Nm)

- Convertidor de potencia: entrada 380 V / 50 Hz, tensión de inducido 270 V, tensión de campo 340 V

- Relaciones de transmisión del engranaje helicoidal: transmisión interna i = 1 : 30, sistema inferior i = 1 : 15,5, sistema superior i = 1 : 15,5

- Presión de aire comprimido de funcionamiento: 6–7 bar

- Bomba de líquido de lapeado: 380 V / 50 Hz, velocidad 2600 rpm, caudal 57 l/min, clase de protección IP 44

- Dispositivo de control y medición: rango de medición de ±3 a ±11 000 mm (referencia manual de Millitron)

- Sensor inductivo: rango de medición de ±2 mm

- Dispositivo de ajuste del valor de consigna: pantalla de 4 dígitos

- Panel de control / sistema: Panel PC SIMATIC de Siemens

- Procesador del sistema de control: procesador Intel Celeron M a 1,50 GHz

- Memoria del sistema: 1 562 624 KB (memoria externa), 640 KB (memoria del sistema), 384 KB (memoria RAM de sombra), 1 024 KB (memoria RAM de caché)

- Capacidad del disco duro: 40 021 MB (disco duro 2)

- BIOS / Fecha del sistema: PhoenixBIOS, fecha de la BIOS: 28/03/06

- Sistema operativo: Microsoft Windows XP Professional / Consola de recuperación de Microsoft Windows
