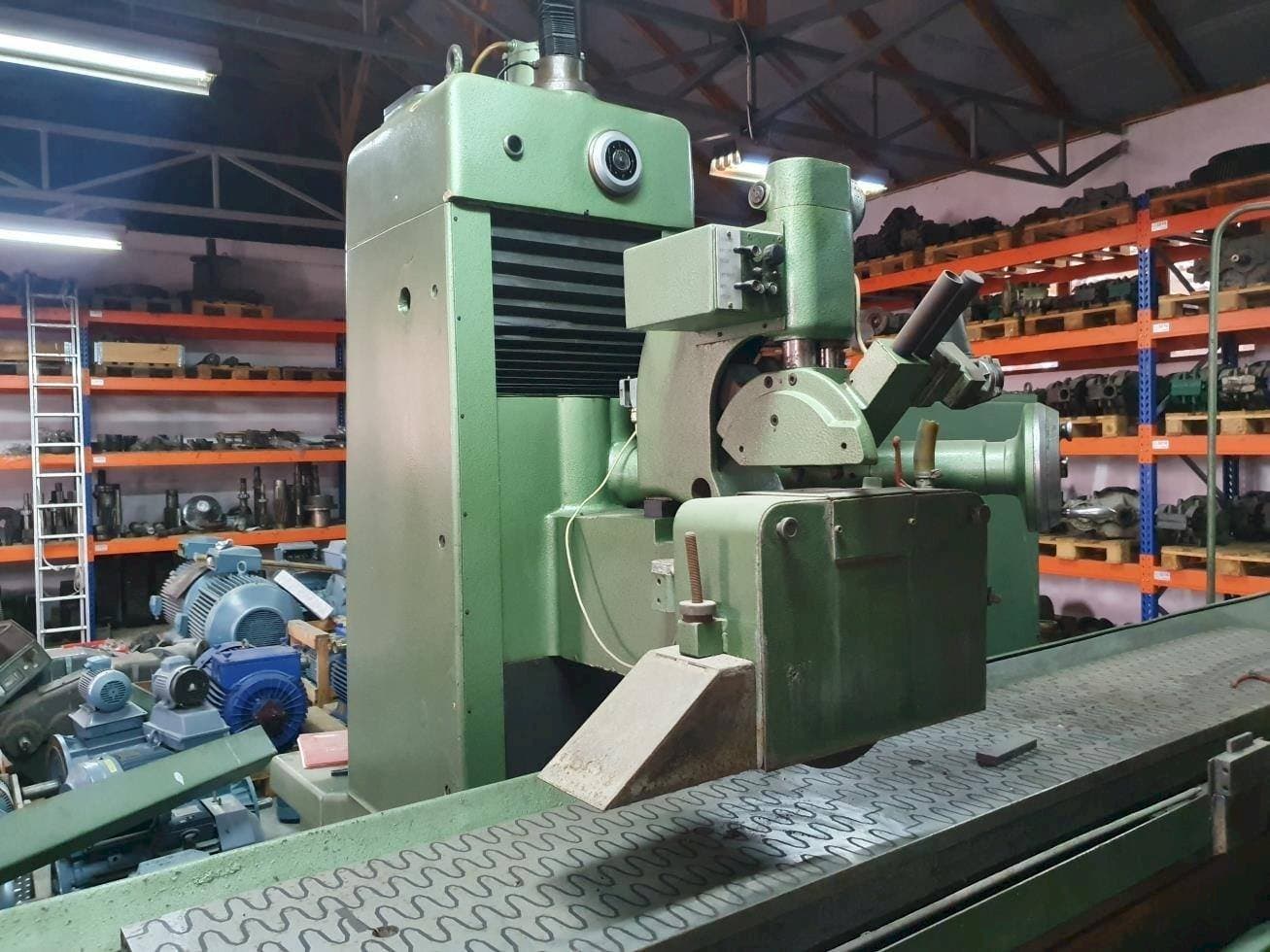

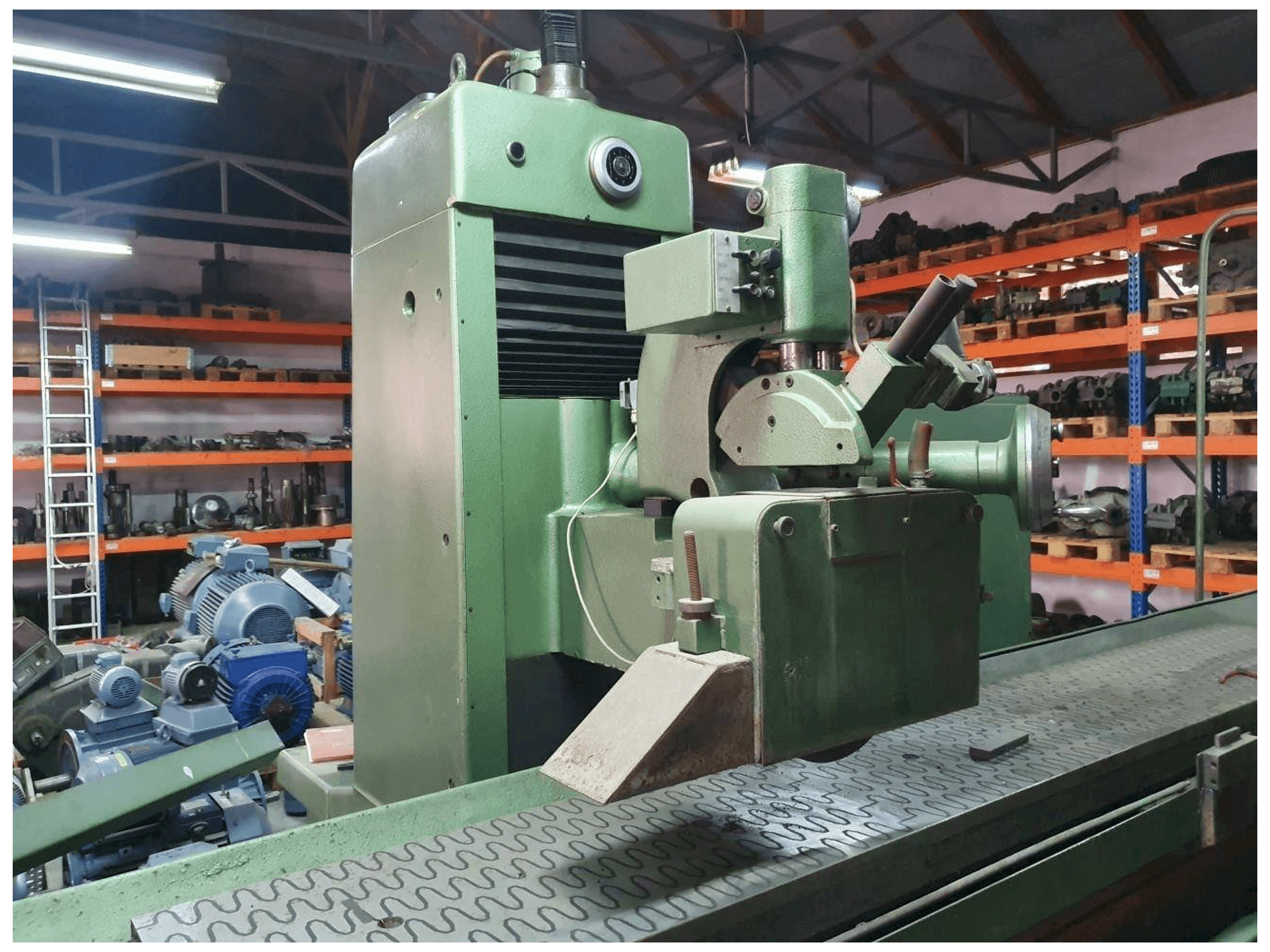

ELB SCHLIFF SWBD-30 VA II

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Dimensiones de la mesa electromagnética (ancho x largo): 450 x 3000 mm
  • - Longitud máxima de rectificado: 3000 mm
  • - Anchura máxima de rectificado: 500 mm
  • - Altura máxima de rectificado con la nueva muela: 450 mm
  • - Altura máxima de rectificado con muela desgastada: 540 mm
  • - Superficie de las placas de sujeción electromagnéticas 1000 x 450 mm
  • - Número de placas de sujeción electromagnéticas: 3 uds.
  • - Dimensiones de las muelas: ⌀ 450 x 203 x 80 mm
  • - Recorrido vertical del carro del cabezal 465 mm
  • - Recorrido horizontal de la corredera de la columna del cabezal 500 mm
• Beneficios cualitativos de la máquina:
  • - Recorrido transversal del carro del cabezal 500 mm
  • - Recorrido longitudinal de la mesa 3000 mm
  • - Número de ranuras en t: 3
  • - Distancia entre ranuras en t: 125 mm, anchura de las ranuras en t: 16h7
  • - Conmutador magnético electroautomático de polos en placas electromagnéticas
  • - Mandril para equilibrar muelas
  • - Soporte para muelas abrasivas
  • - Termorregulación del refrigerante y el aceite lubricante
  • - Capacidad de la bomba para refrigeración 100 l/min
  • - Campos de oscilación p=24 mm

Más información

• - La máquina se sometió a una revisión a fondo en 2002.
