EMCO - E45AT-TUR-EMC-2019-00001

• Conexión: KK5 (DIN 55026)

• Capacidad de barra: 45 mm

• Potencia motriz: 13 kW

• Rango de velocidad: 0-6300 rpm

• Eje C en husillo principal

Torreta de herramientas

• Eje VDI30 de 12 posiciones

• Lógica direccional para hasta 6 herramientas accionadas

• Herramientas accionadas: máx. 4 kW / máx. 16 Nm

• Velocidad de las herramientas motorizadas: 0-5000 rpm

Contrapunto

• Programable, accionamiento hidráulico

• Fuerza de amarre máx.: 6000 N

• Cono Morse: MK4

• Cilindro de sujeción hueco incl. tubo de tracción

Control y software

• SINUMERIK 828D OPERATE

• Programación por diálogo SHOPTURN

• Interfaz USB

• Red / Ethernet

• Monitor a color TFT de 10,4

• Simulación 3D

Medios y características de la máquina

• Luz de la máquina

• Sistema de refrigeración incl. bomba (3,5 bar)

• Unidad hidráulica

• Interfaz del transportador de virutas

• Certificado CE

• Documentación

Medición de herramientas (E45)

• Brazo de medición fijo en la zona de trabajo

• Medición de herramientas en la torreta

• Tiempos de preparación cortos / medición precisa / rentable

Sujeción de la pieza

• Plato de 3 garras KK5

• Velocidad máx.: 6300 rpm

• Diámetro: 20 mm

• Mordazas blandas + duras

Otros (relacionados con la máquina)

• Pistola de agua

• Aire al husillo

• Separador de aceite/refrigerante

• Control automático del refrigerante

• Volante electrónico

• Protector de cambio de herramienta

• Conexiones hidráulicas

• Conexiones neumáticas

• Embalaje de la máquina: palet + cubierta enrollable

Equipamiento adicional

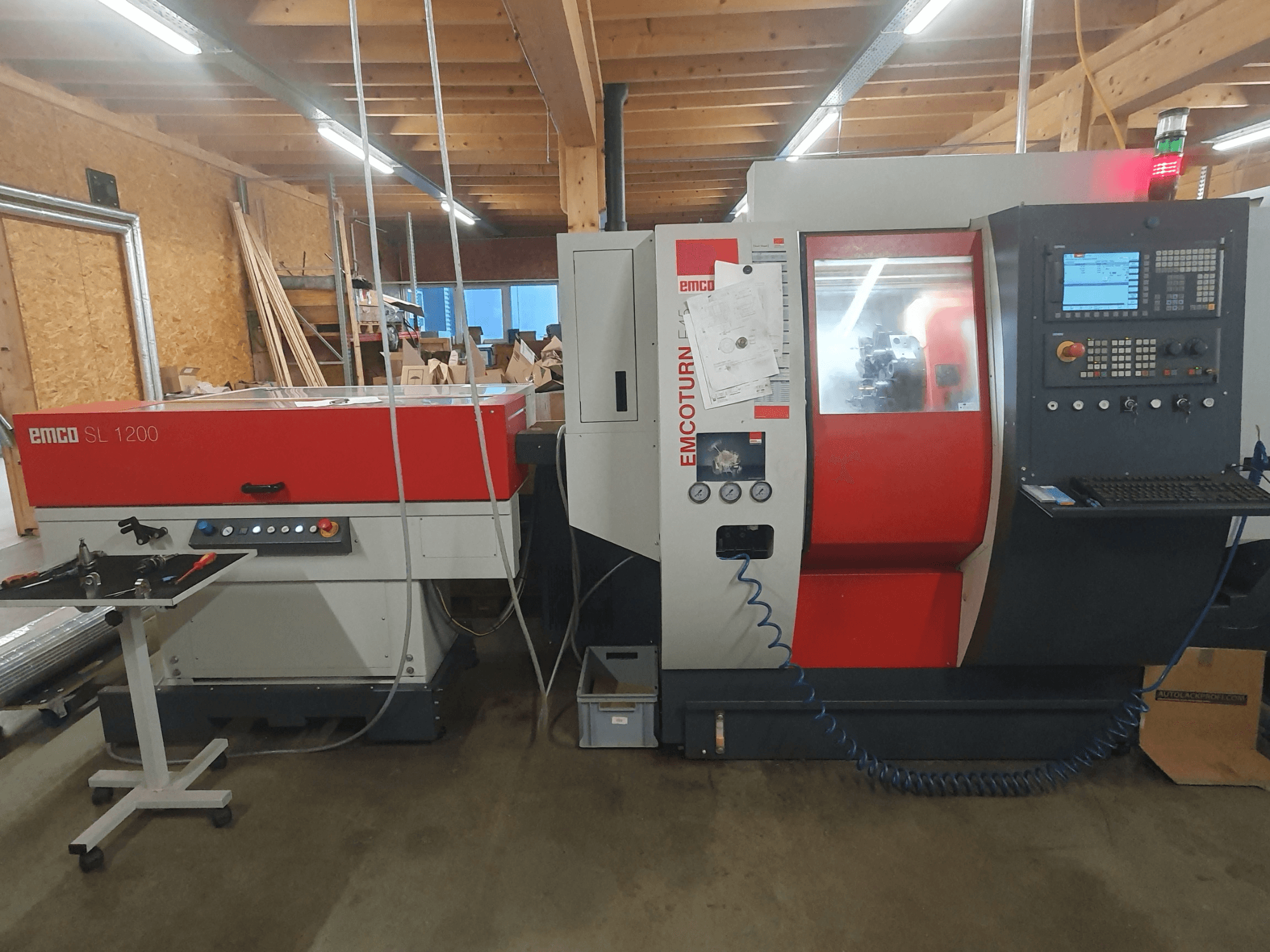

Alimentador / cargador de barras (SL1200 - según referencia)

• Longitud de la barra: 850-1200 mm

• Diámetro de la barra Ø 8-95 mm

• Velocidad de avance máx: 60 m/min

• Cambio de barra: aprox. 3 s

• Cambio de almacén: aprox. 15 s

• Superficie de apoyo del material 550 × 1210 mm

• Capacidad de material: 10 × Ø 55 mm

• Lado de funcionamiento: derecho

• Alimentación eléctrica 240 V CC/CC

• Suministro de aire 6 bar

• Dimensiones: 1700 × 1250 × 1090-1380 mm

• Peso: aprox. 500 kg

• Dispositivo de seguridad: CE

• Función de alta velocidad

• Documentación

Prolongación del husillo (para uso del alimentador de barras)

• E45 / MT45 / HT45 → DM45

• Para husillo de 45 mm

• Barras cortas de hasta 1100 mm

• Con manguitos reductores (3 piezas)

• Necesario para el uso con SL1200

Transportador de virutas

• Cinta transportadora abatible

• Altura de descarga: 1200 mm

Unidad de refrigeración de alta presión

• 14 bar / 50 Hz

• Bomba de alta presión adicional

• Para herramientas con refrigerante interno

• Interfaz y software

Interfaz de robot

• Interfaz PROFI-NET

• Señales de 24 V

• Desbloqueo de seguridad

• Conmutación de funcionamiento automático/manual

Componentes adicionales

• Teclado PC USB (QWERTY)

• LED de estado de la máquina: Verde (Automático), Rojo (Alarma), Blanco (Manipulación)

Hardware de instalación y montaje

• 4× amortiguadores de vibraciones

• 4× soportes de montaje

• 4× anclajes de alta resistencia

Dispositivo de recogida de piezas

• Accionamiento neumático

• Longitud máx. de la pieza: 120 mm

• Diámetro máx.: 45 mm (51 mm)

• Peso máx.: 2 kg

• Caja de recogida / cinta transportadora
