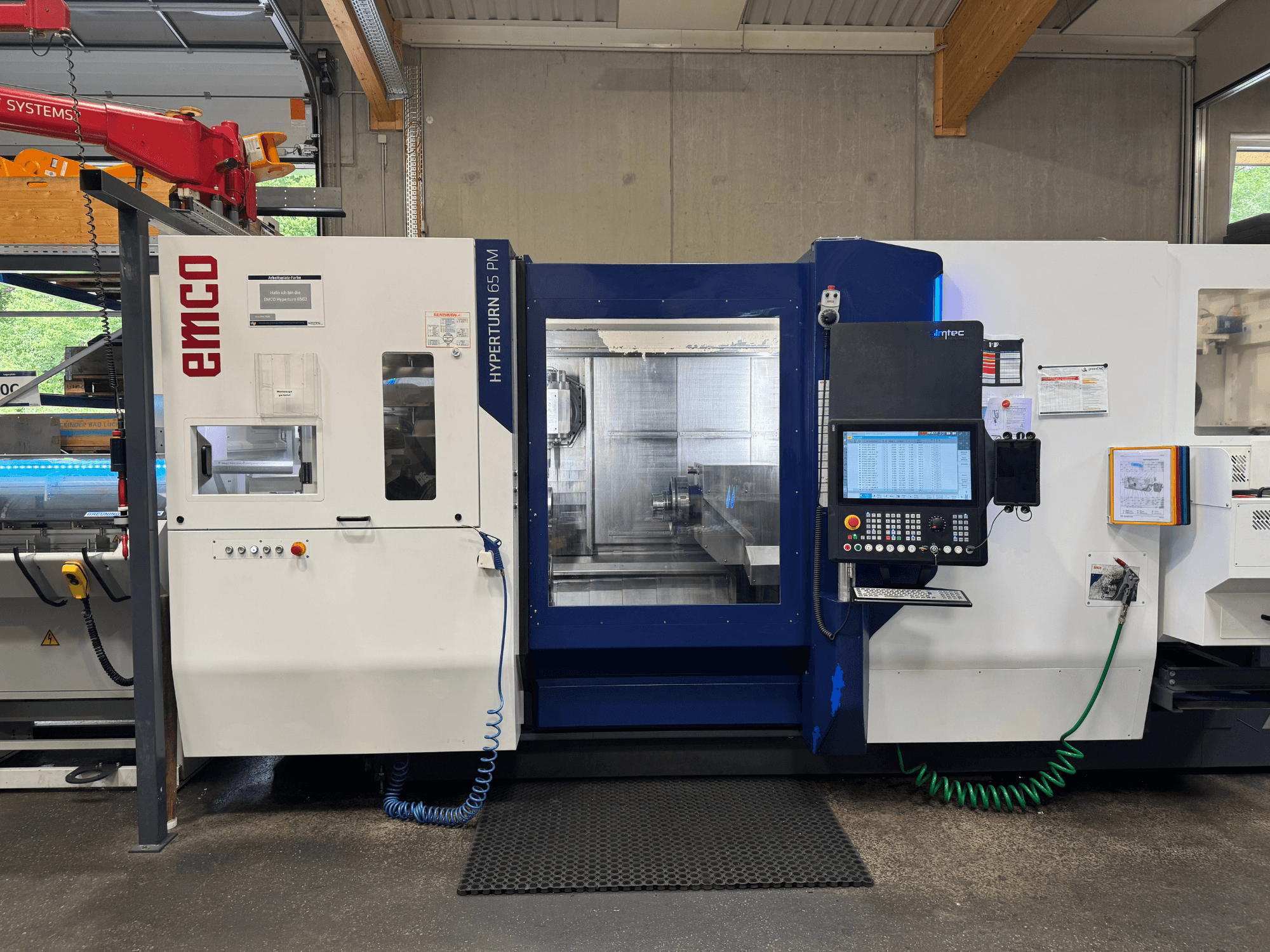

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Husillo principal (accionamiento directo):

  • Par máx.: 250 Nm

• Subhusillo (accionamiento directo):

  • Potencia motriz máx.: 29 kN (según suministro)

  • Par máx.: 250 Nm

  • Rango de velocidad: 0-5000 rpm

• Husillo de fresado (accionamiento directo):

  • Potencia motriz máx.: 37 kW

  • Par máx: 30 Nm

  • Rango de velocidad: 0-12000 rpm

• Torreta de herramientas (accionamiento directo):

  • Potencia motriz máx.: 10 kW

  • Par máx: 30 Nm

  • Rango de velocidad: 0-12000 rpm

• Cinemática y ejes:

  • Carro transversal en la parte superior con husillo de torneado/fresado como husillo motor; sujeción hidráulica durante el torneado

  • Recorrido del eje Y: +/- 120 mm

  • Eje B con accionamiento directo: +/- 120°, sujeción hidráulica

• Herramientas:

  • Almacén de herramientas de 40 posiciones, HSK-T63

  • Torreta radial de 12 posiciones con accionamiento directo, interfaz de herramienta BMT55P

• Husillos y amarre:

  • Cilindro de sujeción alta con tubo de tracción para el husillo principal

  • Cilindro de sujeción total con sujeción parcial hueca de 66 x 550 mm de profundidad en el contrahusillo

  • Presión de amarre programable para husillo principal y contrahusillo

  • Enjuague de avance externo en husillo principal y contrahusillo

  • Freno de retención mecánico en husillo principal y contrahusillo

  • Eje C para husillo principal y contrahusillo

• Control y HMI:

  • SINUMERIK ONE / OPERATE, interfaz de usuario basada en la aplicación EMCONNECT

  • Pantalla multitáctil de 22

  • IPC con 240 GB

  • Programación por diálogo SHOPTURN

  • Simulación y dibujo 3D

  • Detección de material residual

  • Desbloqueo desde memoria externa

  • Lector CAD (importación DXF)

  • TRANSMIT y TRACYL para la programación del eje C

  • Interfaz USB, unidad de red (Ethernet)

  • Teclado PC incl. hotkey HMI

  • Barra de estado LED

• Fluidos y utilidades

  • 2 líneas de refrigerante a 25 bar

  • 2 bombas de lavado a 4,3 bar

  • Unidad de aire acondicionado del armario de control

  • Sistema de refrigeración para motores de husillo, husillo de fresado, motor de par del eje B y accionamiento directo de la torreta

  • Unidad hidráulica

  • Luz de la máquina

  • 8 elementos de nivelación

• Retroalimentación/medición:

  • Escalas de vidrio: X1 (incl. sistema de aire), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Equipamiento adicional

• Gestión y filtración de virutas:

  • Cinta transportadora de virutas con bisagras, altura de descarga de 1200 mm

  • Sistema de filtro de cinta, 980 litros

  • Bomba de agua sucia

• Opciones de control/supervisión:

  • Volante electrónico BAOD-SL (portátil, montaje magnético para controladores Siemens)

  • Control de rotura y desgaste de herramientas EMCO / B40D-SL

  • Sonda inalámbrica / control de rotura de brocas HSK BK-MICRO

  • Torneado en 4 ejes / corte de equilibrio (opción SINUMERIK)

  • Velocidad de husillo de extremo alternativo (opción SINUMERIK)

  • Torreta como contrapunto (opción SINUMERIK)

  • Contrahusillo como contrapunto (opción SINUMERIK)

• Alimentador de barras (especificaciones suministradas):

  • Longitud de la barra: 300-1200 mm

  • Diámetro de la barra: 10-104 mm

  • Superficie de apoyo del material (vista frontal) 800 x 1250 mm

  • Capacidad de material: 12 barras de 65 mm de diámetro

  • Capacidad de carga máx.: 400 kg (máx. 74 kg/barra)

  • Material rectangular: longitud de borde mín. 6 mm; circunferencia máx. 105 mm

  • Material hexagonal: SW 5 a 85 mm

  • Material redondo: <15 mm

  • Profundidad de retracción de la barra de empuje: 1470 mm

  • Alimentación eléctrica: 24 V CC (interfaz)

  • Dimensiones: longitud 1800 mm; anchura 1315 mm

  • Altura carro/husillo: 1090-1330 mm

  • Peso: aprox. 620 kg
