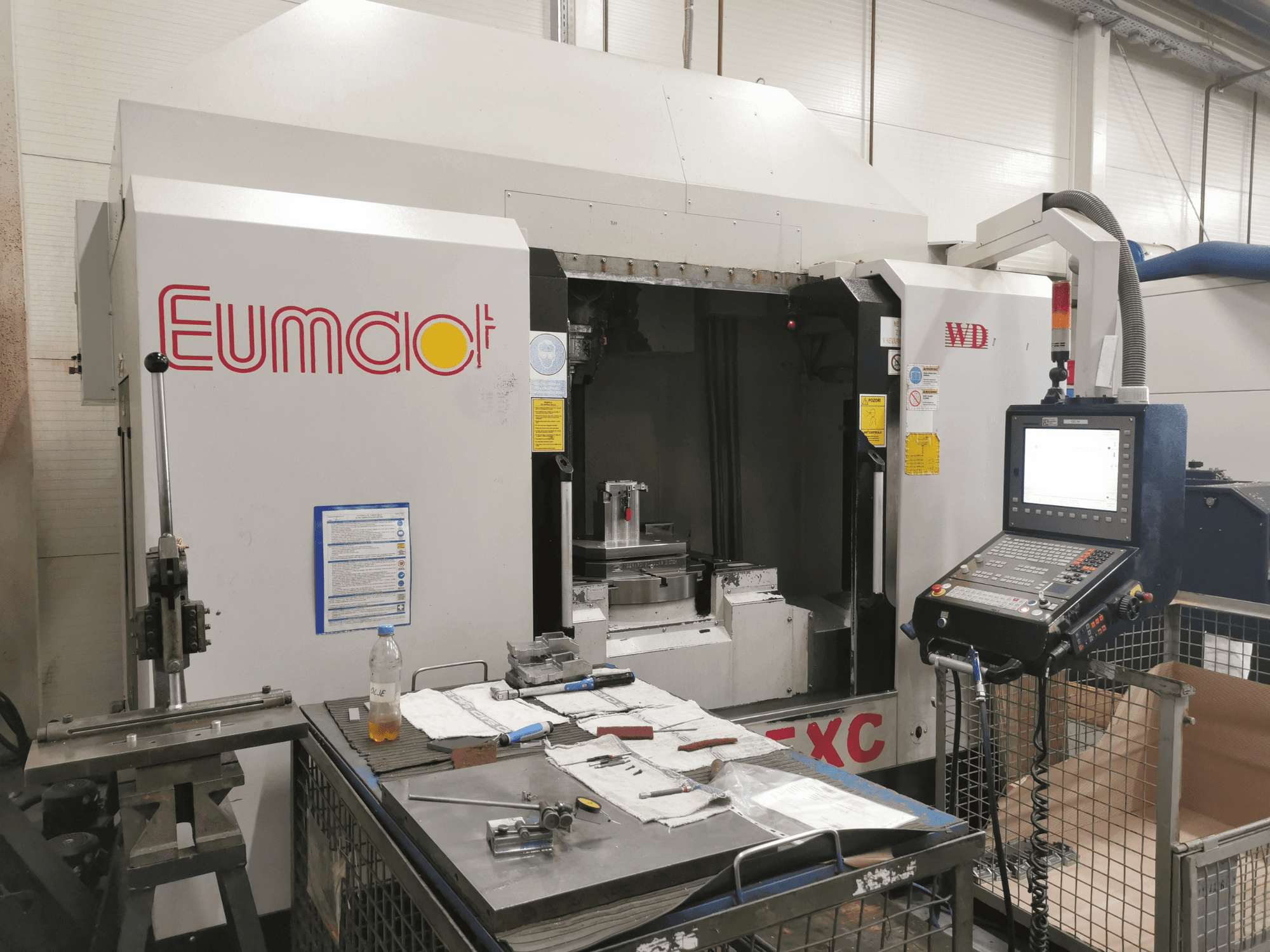

Eumach - HSM-5XCSI-MIL-EUM-2015-00001

Potencia y peso

• Tensión: 400 V

• Frecuencia: 50/60 Hz

• Potencia instalada: 75 kVA

Horas de funcionamiento (Heidenhain - datos reales de la máquina)

• Tiempo de control ON: 42,157 h

• Tiempo máquina ON: 37,219 h

• Tiempo de ejecución del programa: 18.252 h

• Tiempo de funcionamiento del cabezal: 13.907 h

• Tiempo de funcionamiento del cabezal S: 0 h

Sistema de mesa

• Mesa de ranuras en T: 18 × 6 × 100 mm

• Mesa giratoria (5 ejes), diseño de sillín integrado

  • Diámetro Ø 610 mm

  • Eje al centro de la mesa 0-715 mm

  • Eje a la parte superior de la mesa 105-715 mm

  • Carga máx. de la pieza 500 kg

Recorridos del eje

• Inclinación del eje B: De +30° a -120

• Rotación del eje C 360° (resolución de 0,001°)

Distancias geométricas

• Del husillo a la tapa de la columna 629 mm

• Husillo a centro de mesa 947 mm

Husillo

• Rodamientos: Ø 70 mm cerámica

• Par máximo: 160 Nm

Motores de eje

• X/Y/Z: Siemens 1FK7083 (16 Nm)

• A/B: Siemens 1FW6130 (1320 Nm)

Avances

• Avance rápido (X/Y/Z): 36 / 36 / 24 m/min

• Avance de corte 1-7500 mm/min

Almacén de herramientas

• Tipo: Cambiador de herramientas de doble brazo, 430 mm de carrera

• Capacidad: 32 herramientas

• Diámetro máximo de herramienta: 150 mm

• Diámetro máx. sin herramientas adyacentes 300 mm
