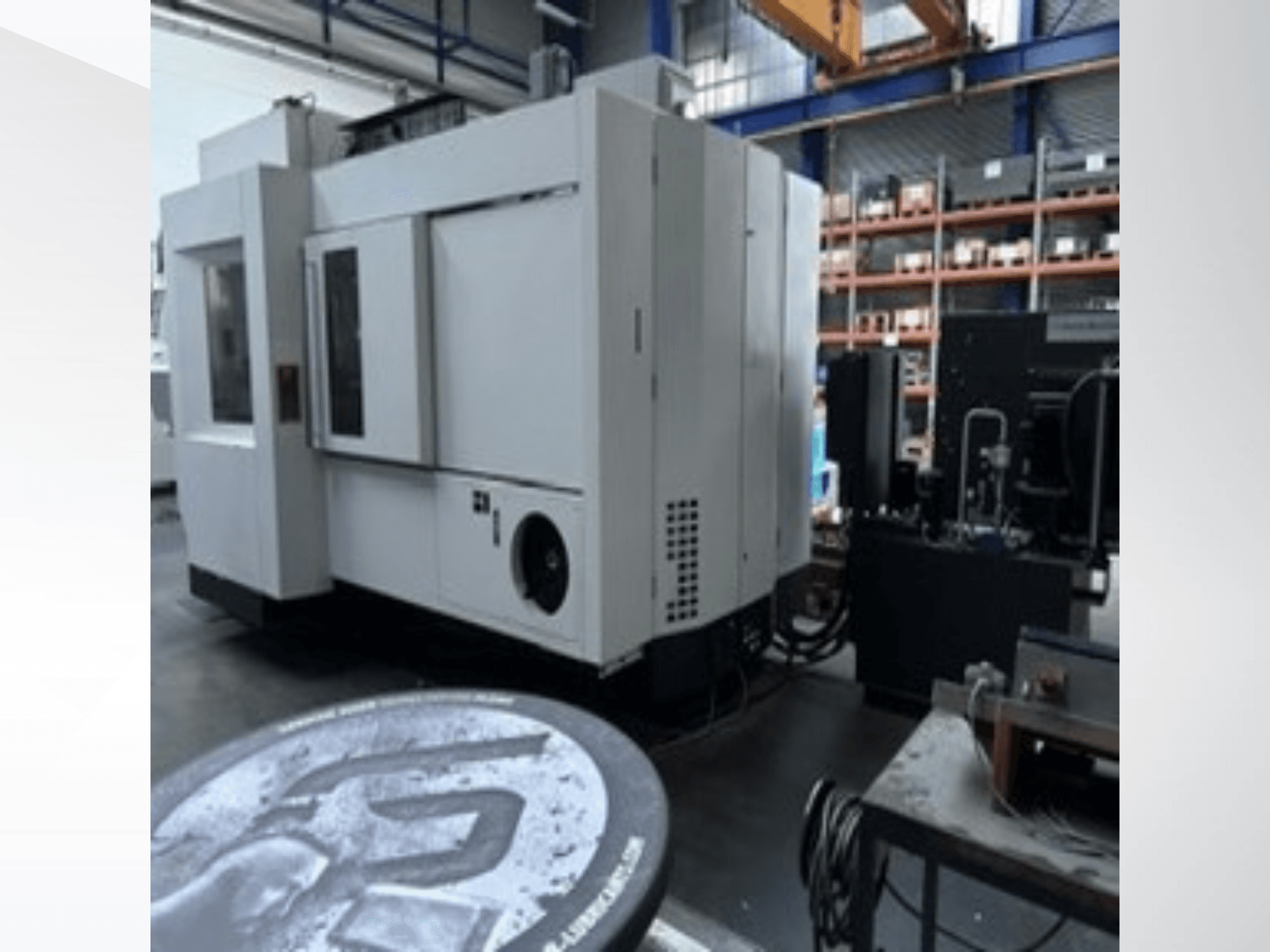

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Unidad de control: Heidenhain iTNC 530 HSCI FS (MC 6541 con HDR y procesador Core i7-3 de doble núcleo a 1,7 GHz, pantalla TFT en color de 15,1")

- Recorrido del eje X: 1350 mm

- Recorrido del eje Y: 1150 mm

- Recorrido del eje Z (husillo horizontal): 895 mm

- Recorrido del eje Z (husillo vertical): 700 mm

- Saliente del husillo motorizado respecto al eje Z: 700 mm

- Rango del eje giratorio A: de +16° a -120° (rango total de 136°)

- Rango del eje rotativo C: n × 360°

- Ejes simultáneos: 5 / 5 simultáneos

- Diámetro de la mesa giratoria: Ø 1100 mm (aplanada en 2 lados hasta 1000 mm)

- Centrado de la mesa: Ø 50 H6

- Ranuras en T: 9 ranuras, distancia de 100 mm, anchura de 18 H12

- Carga máxima de la mesa (centrada): 1600 kg

- Momento de sujeción de la mesa: 8000 Nm

- Par de accionamiento de la mesa (100 % ED / máx.): 1130 Nm / 2300 Nm

- Velocidad máxima de la mesa: 40 rpm

- Avance rápido / Velocidad de avance (X, Y): 15 / 32 m/min

- Avance rápido / velocidad de avance (Z): 15 / 32 m/min

- Velocidad de avance giratorio / avance rápido (eje A): 11 / 20 rpm (4000 / 7200 °/min)

- Fuerza de avance máxima: 10 kN

- Aceleración: 4 m/s²

- Velocidad del husillo: 0 - 15 000 rpm

- Conicidad del husillo: HSK-A63 (DIN 69893-1)

- Potencia del husillo (S6, 40 % de tiempo de servicio): 38 kW

- Par del husillo (S6, 40 % de tiempo de servicio): 193 Nm

- Capacidad del almacén de herramientas: 46 posiciones (HSK-A63)

- Diámetro máximo de la herramienta: 80 mm (a plena carga) / 130 mm (a carga parcial)

- Longitud máxima de la herramienta: 300 mm

- Peso máximo de la herramienta: 8 kg

- Carga máxima del almacén: 200 kg

- Tiempo entre piezas: aprox. 11 s

- Gestión del refrigerante y de las virutas: transportador de virutas con suministro interno de refrigerante (IKZ 18-80 bar, con regulación de frecuencia), unidad de filtrado de banda de 30 µm, estación de lavado de manos

- Suministro externo de refrigerante: 7 bar, 28 l/min

- Soplado de aire a través del husillo: Sí (hasta 10 bar)

- Sistemas de medición y calibración: palpador táctil infrarrojo 3D Renishaw OMP60 HSK-A63, sistema de medición de herramientas por láser de dos piezas Renishaw NC4, KinematicsOpt

- Funciones inteligentes de la máquina: APS (sistema de proceso avanzado), ITC (control térmico inteligente), acceso remoto a la red DNC, asistencia remota en directo rConnect

- Horas de funcionamiento:

* Control encendido (Steuerung ein): 46 889 h 58 min 07 s

* Máquina encendida (Maschine ein): 42 786 h 48 min 49 s

* Ejecución del programa (Programmlauf): 9.929 h 46 min 01 s

* Accionamientos encendidos (Antriebe Ein): 34 546 h 44 min 31 s

* Husillo encendido (Spindel Ein): 5.660 h 25 min 27 s

- Aspectos destacados del registro de mantenimiento y reparaciones:

* Husillo sustituido el 10/11/2021 (husillo GF para 2/782) con un nuevo conjunto el 29/11/2021

* Disco duro sustituido el 23 de diciembre de 2022

* Unidad de accionamiento sustituida el 24 de mayo de 2023

* Pasamuros rotativo (Drehdurchführung) sustituido el 7 de septiembre de 2023

* Eje A alineado y husillo ajustado el 21 de febrero de 2026

- Tensión de funcionamiento: 3x 400 V (+6 %/-10 %), 50 Hz

- Carga conectada: 67 kVA / 61 kW (con IKZ)

- Fusibles: 125 A

- Suministro de aire comprimido: 6 + 0,5 bar, aprox. 300 l/min
