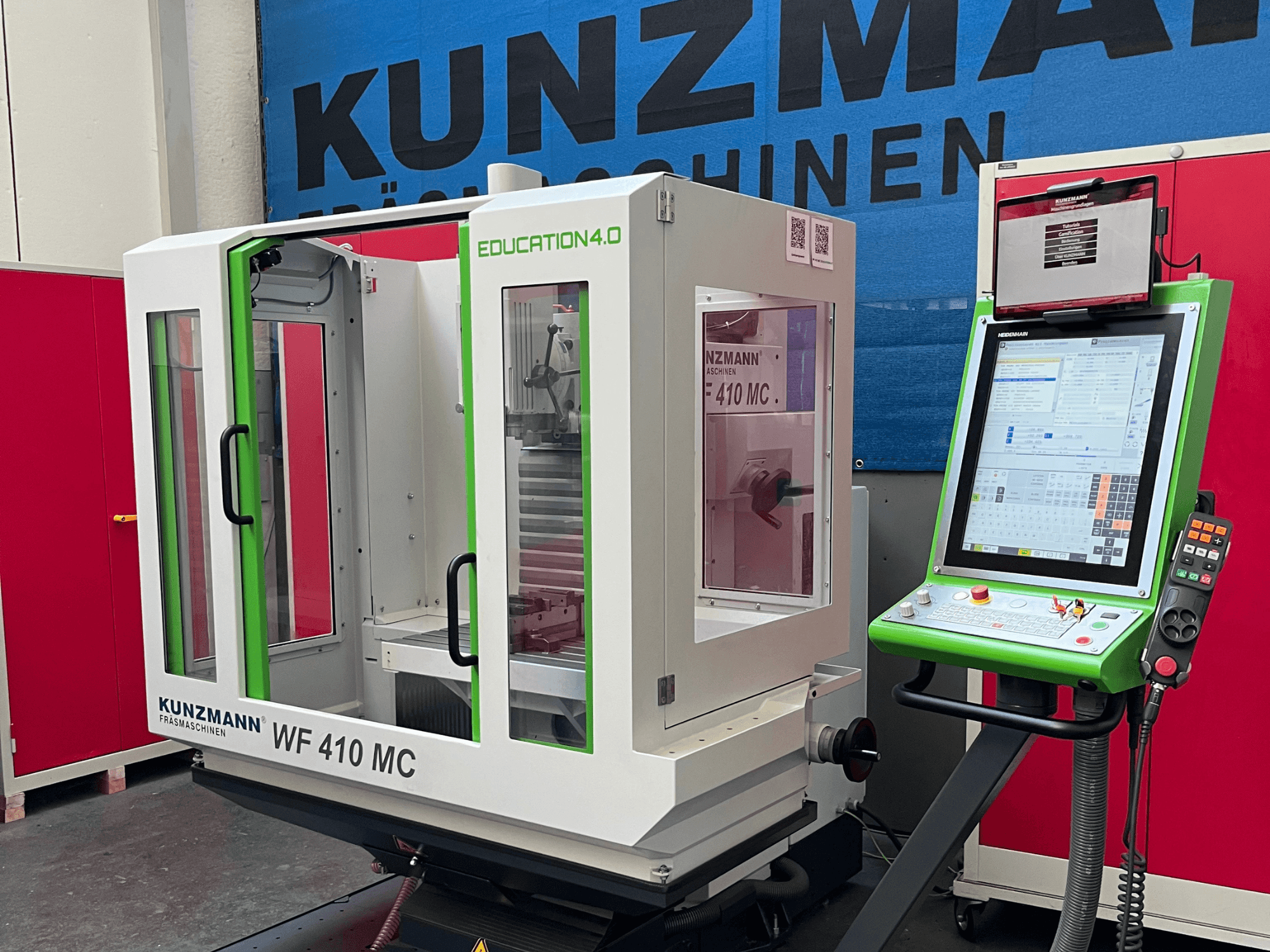

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Máquina de demostración

- Tiempo de funcionamiento de la máquina: 910 h

- Potencia del husillo S1-100 % ED: 6,8 kW

- Potencia del husillo S6-25 % ED: 13,0 kW

- Velocidad del husillo (funcionamiento manual): variable de forma continua, de 1 a un máximo de 4.500 rpm

- Velocidad del husillo (funcionamiento automático): variable de forma continua de 1 a un máximo de 5.000 rpm

- Accionamientos de avance: servoaccionamiento de variación continua controlado electrónicamente por eje

- Desplazamiento rápido / Velocidad de avance en los ejes X, Y y Z: variable de forma continua hasta un máximo de 5 / 5 / 5 m/min

- Tensión de funcionamiento: 400 V - Frecuencia de red: 50 Hz - Número de fases: 3

- Corriente nominal: 24 A - Fusible principal: 32 A

- Capacidad de corte en cortocircuito: 10 kA

- Consumo de potencia / Potencia de conexión: aprox. 17 kVA

- Tensión de control: 24 V

- Peso de instalación (máquina base): aprox. 1.800 kg (incluidos líquidos, sin opciones ni herramientas)

- Peso máximo de transporte: 2.030 kg

- Estructura de la máquina: estructura de fundición optimizada según FEM con diseño de carro transversal

- Guías: guías planas templadas y rectificadas en los ejes X, Y y Z con cubiertas metálicas

- Sistema de accionamiento: husillos de bolas en todos los ejes

- Interfaz cónica del husillo: SK 40 según DIN ISO 7388-1, forma AD, con perno de tracción según DIN ISO 7388-3, forma AD (referencia: 10-113300)

- Cabezal de fresado vertical: rango de giro de +/- 90°, vástago extensible manualmente con torniquete, carrera de 70 mm, fijable, refrigeración por aire en función de la velocidad, protección para la fresa

- Sujeción de herramientas: sujeción mecánica automática de herramientas, fuerza de sujeción de 10 000 N, liberación hidráulica

- Sistema de medición: sistemas de medición lineal con codificación de distancia, directos, incrementales, resolución de 0,001 mm

- Protección contra sobrecargas: detección de sobrecargas mediante tecnología de accionamiento y control

- Volantes de seguridad: en los 3 ejes - Carcasa de seguridad: cabina de protección contra salpicaduras y virutas montada sobre la bandeja de virutas, que se desplaza verticalmente con el eje, con final de carrera asegurado, 2 puertas correderas en la parte delantera, 1 puerta batiente a la derecha y ventanas de inspección en todos los lados

- Panel de control: montado en un brazo largo y giratorio en la base, orientable

- Lubricación: lubricación centralizada automática con llenado inicial de lubricante y depósito de aceite usado independiente montado en la parte delantera

- Sistema de refrigeración: depósito independiente, capacidad de 66 L (SKU: 10-450111-03)

- Lámpara de la máquina: Lámpara LED con brazo flexible

- Elementos de nivelación: 1 juego = 4 piezas

- Mesa angular fija: Superficie de sujeción de 650 x 375 mm, 5 ranuras en T de 14 H7 (paso de 63 mm), capacidad de carga máxima de 250 kg (SKU: 10-470050-02)

- Unidad de control: HEIDENHAIN TNC 620 FS con seguridad funcional

- Pantalla: pantalla táctil vertical de 19"

- Capacidad de almacenamiento: 30 GB en total, 7,7 GB de memoria de programa (Compact Flash CFR)

- Tiempo de procesamiento de bloques: 1,5 ms - Interfaces de datos: USB, Fast Ethernet 1000 Base-T

- Volante electrónico: HEIDENHAIN HR 510 FS con teclas de ejes integradas, avance y parada de emergencia (SKU: 10-112862-01)

- Función de apagado automático de la máquina: apagado automático tras el cierre del sistema o al finalizar el programa (SKU: 10-113785)

- Kit de preparación para palpador: para el palpador TS 460 y el ajustador de herramientas TT 460, incluye la unidad receptora SE 660 (SKU: 10-113028)

- Paquete de aprendizaje híbrido: tableta Surface Pro con pantalla táctil de ~13" y estación de acoplamiento, router WLAN, dispositivo antirrobo, soporte ajustable para tableta (7"-13") con fijaciones magnéticas, software de formación interactivo y módulos de gamificación (SKU: 10-119102)

- Software de control: software NC versión 817601 18 SP4 Hotfix3 FS
