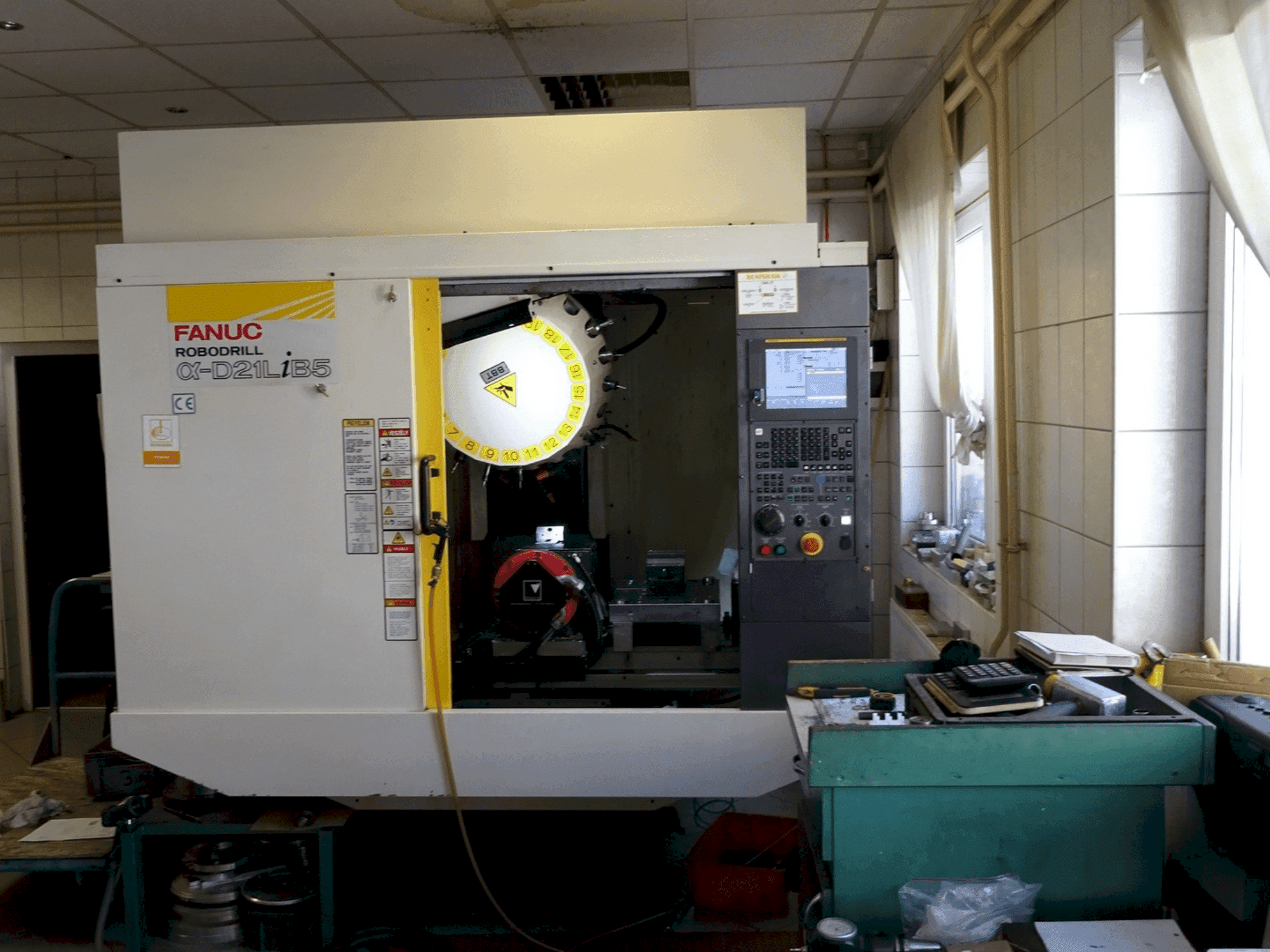

Vista frontal de la máquina FANUC Alfa D21LiB5

FANUC - Alfa D21LiB5HU-MIL-FAN-2018-00001

95.000 €
Precio GINDUMAC
(Ex works)
Obten un presupuesto oficial
Visita la máquina
haz una contraoferta
Descargar PDF

¿Tiene más preguntas? ¡Contáctenos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Contacta por Whatsapp
Mostrar en idioma original

Este FANUC Alfa D21LiB5 de 5 ejes se fabricó en 2018 y cuenta con un robusto diseño de centro de mecanizado vertical. Las especificaciones clave incluyen un rango de recorrido de 700 × 400 × 330 mm, un tamaño de mesa de 850 × 410 mm y una carga máxima de mesa de 300 kg. Admite una velocidad de husillo de hasta 24.000 rpm y un avance rápido en todos los ejes a 54 m/min. Considere la oportunidad de comprar este centro de mecanizado vertical FANUC Alfa D21LiB5. Póngase en contacto con nosotros para obtener más información.

Resumen

  • marca: FANUC
  • año: 2018
  • MODELO: Alfa D21LiB5
  • tipo de aplicación: Fresado
  • Ubicación: Hungría
  • tipo de máquina: Centro de mecanizado vertical
  • Marca de unidad de control: FANUC

Información técnica - FANUC Alfa D21LiB5

Unidad de Control

  • Marca: FANUC
  • Modelo: 31i-B5

Transmisión principal

  • Rango de velocidad de husillo: 10000 / 24000 1/MIN
  • Potencia del motor de husillo: BBT30
  • Número de ejes: 5

Recorrido

  • Recorrido Eje X: 700 mm
  • Avance rápido Eje X: 54 m/min
  • Recorrido Eje Y: 400 mm
  • Avance rápido Eje Y: 54 m/min
  • Recorrido Eje Z: 330 mm
  • Avance rápido Eje Z: 54 m/min

Mesa de trabajo

  • Carga de mesa de trabajo: 300 kg

Herramientas

  • Número de indexados: 21
  • Peso máximo: 3 kg
  • Diámetro máximo de herramientas: 80 mm
  • Longitud máxima de herramienta: 250 mm

Información adicional

  • Tamaño de la mesa: 850 × 410 mm

  • Distancia de la punta del husillo a la mesa (con HC100): 250-580 mm

  • Carga del husillo a 10.000 rpm (1 min): 80 Nm / 14,2 kW

  • Carga del cabezal a 10.000 rpm (continua): 13,6 Nm / 4 kW

  • Carga del cabezal a 24.000 rpm (1 min): 35 Nm / 26 kW

  • Carga del cabezal a 24.000 rpm (continua): 7,5 Nm / 5,5 kW

  • Avance de corte programable: 30.000 mm/min

  • Aceleración X/Y/Z (100 kg carga mesa, 2 kg herramienta): 1,4G / 1,0G / 1,6G

  • Tiempo de cambio de herramienta (herramienta de 2 kg), corte a corte: 1,6 s

  • Precisión de posicionamiento bidireccional (ISO 230-2:1988): ≤ 0,006 mm

  • Repetibilidad de posicionamiento bidireccional (ISO 230-2:1997, 2006): ≤ 0,004 mm

  • Consumo de aire: 150 L/min a 0,35-0,55 MPa

  • Masa de la máquina / con DDR-T: 2,1 / 2,3 t

Equipamiento adicional

  • Aprox. 40 conos portaherramientas (incluidos los conos portaherramientas originales)

  • 2 cabezales dinamométricos con conos

  • 3 portabrocas con conos

  • 1 palpador tridimensional con cono

  • 4-5 cabezales de fresado

  • Mordaza de precisión rectificada

  • Tornillo de banco rectificado de 5 ejes con mordazas elevadas

  • Portabrocas de tres garras, 160 mm

  • Plato de cuatro garras, 160 mm

  • Juego de paralelas

  • Juegos de pinzas de diferentes tamaños

  • Soportes, instrumentos de medición, calibres, etc.

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
