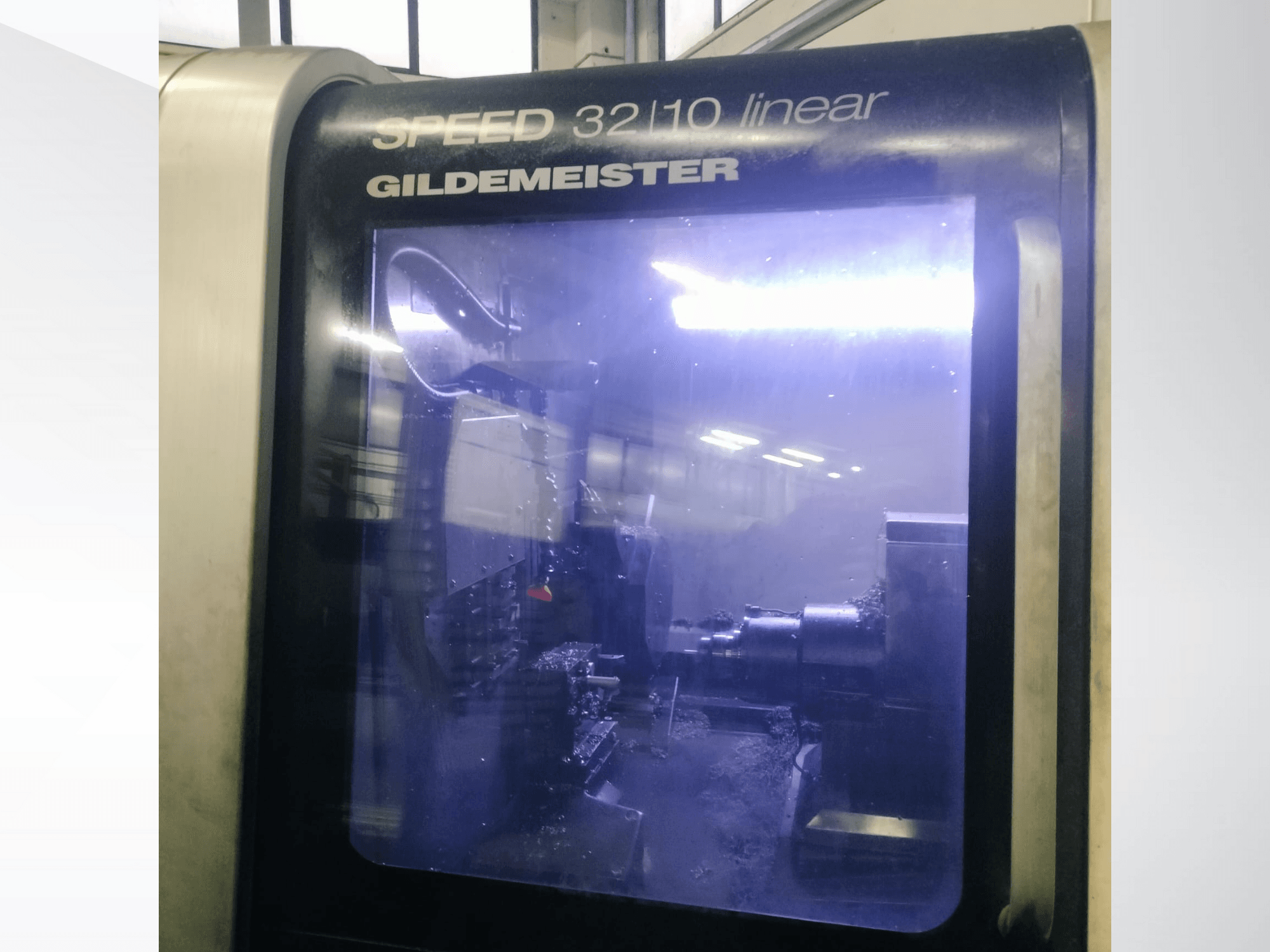

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Tipo de panel: SlimLine

Pantalla: 15" TFT Color

Husillos controlados (incluyendo ejes C): 2

Ejes controlados: 8

Canales: 3

Capacidad de barra: 33 mm (36 mm máx.)

Diámetro interior del tubo de tracción: 46 mm

Velocidad máxima: 8000 rpm

Par nominal (S1): 24 Nm

Potencia nominal (S1): 5,5 kW

Diámetro interior del tubo de tracción: 38 mm

Velocidad máxima: 8000 rpm

Par nominal (S1): 9,4 Nm

Potencia nominal (S1): 3,7 kW

Eje X1

• Recorrido: 50 mm

• Velocidad máxima: 40 m/min

• Aceleración máxima 10 m/s

• Empuje nominal (S1) 1200 N

Eje Y1

• Recorrido: 350 mm

• Velocidad máxima: 30 m/min

• Aceleración máxima 5 m/s

• Empuje nominal (S1) 5000 N

Eje Z1

• Recorrido: 320 mm

• Velocidad máxima: 40 m/min

• Aceleración máxima 5 m/s

• Empuje nominal (S1) 2500 N

Eje X2

• Recorrido: 310 mm

• Velocidad máxima: 40 m/min

• Aceleración máxima 5 m/s

• Empuje nominal (S1) 2500 N

Eje Z2

• Recorrido: 320 mm

• Velocidad máxima: 40 m/min

• Aceleración máxima 5 m/s

• Empuje nominal (S1) 2500 N

Eje X3

• Recorrido: 80 mm

• Velocidad máxima: 40 m/min

• Aceleración máxima 5 m/s

• Empuje nominal (S1) 1200 N

Eje Y3

• Recorrido: 60 mm (±30 mm)

• Velocidad máxima: 18 m/min

• Aceleración máxima 5 m/s

• Empuje nominal (S1) 5000 N

Eje Z3

• Recorrido: 150 mm

• Velocidad máxima: 40 m/min

• Aceleración máxima 5 m/s

• Empuje nominal (S1) 2500 N

Torreta

• Total de estaciones: 16

• Herramientas externas fijas: 8

• Tamaño del mango de la herramienta: 16×16 mm

• Estaciones de herramientas motorizadas: 16

• Tipo de pinza: ESX/ER 20

• Velocidad máxima de accionamiento: 5000 rpm

• Par nominal (S1): 4,8 Nm

• Potencia nominal (S1): 1,5 kW

Herramientas

Portaherramientas Carro 1

• Total de estaciones 10

• Herramientas externas fijas 6

• Tamaño del mango de la herramienta: 16×16 mm

• Herramientas accionadas: 4

• Tipo de pinza: ESX/ER 20

• Velocidad máxima accionada (GEO 7-9): 5000 rpm

• Par nominal (S1): 2,19 Nm

• Potencia nominal (S1): 0,55 kW

• Velocidad de accionamiento secundaria (GEO 8-10): 3333 rpm

• Par nominal (S1): 3,28 Nm

• Potencia nominal (S1): 0,55 kW

Carro de trabajo trasero

• Total de estaciones: 4 + 2

• Herramientas fijas internas: 3

• Diámetro portaherramientas: 25 mm

• Herramientas fijas externas: 1

• Estaciones accionadas: 2

• Tipo de pinza: ESX/ER 16

• Velocidad máxima de accionamiento: 6000 rpm

• Par nominal (S1): 1,75 Nm

• Potencia nominal (S1): 0,55 kW

Medio

Sistema de lubricación

• Capacidad del depósito: 2,9 L

• Presión de funcionamiento: 30 bar

• Tiempo de parada: 7 minutos

• Tiempo de ciclo de funcionamiento 30 segundos

• Tipo de lubricante: Castrol Magna BD 68

Sistema neumático

• Presión mínima de funcionamiento: 5 bar

• Presión máxima de funcionamiento: 6 bar

• Consumo 60 NL/min
