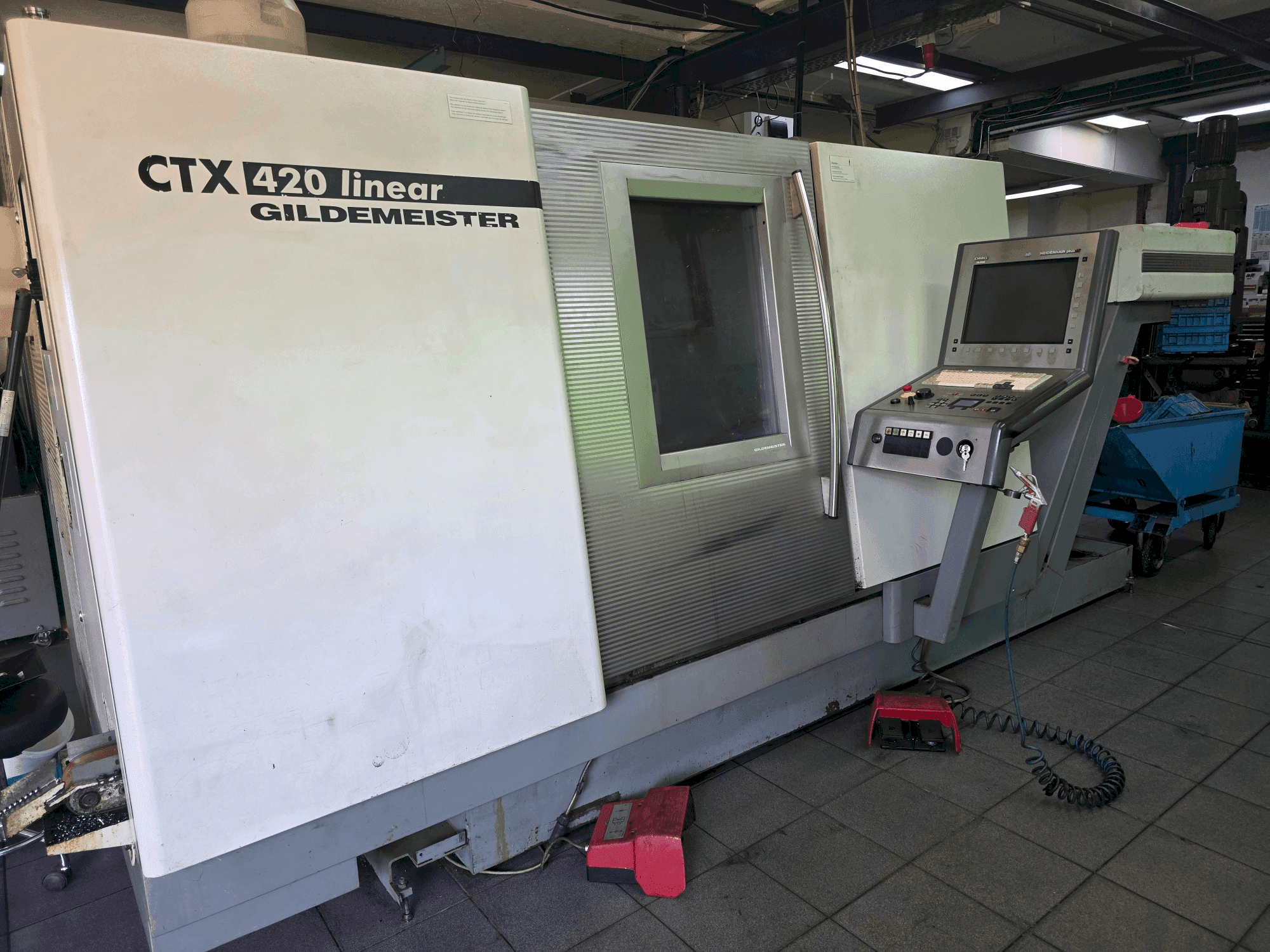

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• Eje C

• Eje Y

• Dispositivo de sujeción parcialmente hueco

• Sujeción por presión diferencial para el husillo principal

• Dispositivo de recogida de piezas, accionado neumáticamente, con cinta transportadora, para piezas d 65 mm x 200 mm de longitud

• Torreta portaherramientas completamente revisada

• Material de cola incluido

• Dispositivo de medición de herramientas en la zona de trabajo, gira automáticamente hacia dentro (limitaciones: las mordazas del dispositivo de sujeción no deben superar los 280 mm

• Control CNC: HEIDENHAIN Plus iT

• Sujeción: Dispositivo de sujeción hueco parcial

• Soporte: Contrapunto

• Estado: Máquina completamente lista para tornear


Complementos y características principales

• Extensión de control (B-A0111): Extensión de control TurnPlus para CTX 420/520 Linear 8

• Sujeción del husillo (B-B0030): Sujeción por presión diferencial para el husillo principal 9

• Medición de herramientas (B-H2305): Dispositivo de medición de herramientas en el área de trabajo, con giro automático en 10 Nota: El círculo de giro de las mordazas del dispositivo de sujeción no debe superar los 280 mm cuando se utiliza el dispositivo de medición11.

• Separador de neblina de aceite (B-H2310): Separador de neblina de aceite mediante filtro industrial mecánico, $1500\ m^{3}/h$ 12

Paquete de mecanizado de barras (B-E2302)

Este paquete consta de: 13 - Dispositivo de sujeción hueco, Ø 68 mm 14 - Dispositivo de extracción de piezas, accionado neumáticamente, con cinta transportadora 15 Para piezas de hasta: $\text{\O 65 mm}\times\text{200 mm}$ de longitud 16 - Conexión para alimentador de barras o almacén de carga de barras 17 - Lámpara de señalización de 4 colores 18

Servicios y Documentación

• Servicio de dispositivo de sujeción (B-Z0010): Montaje/prueba de funcionamiento de un mandril motorizado (suministrado) en la planta de entrega, posiblemente incluyendo el ajuste de la brida del mandril19. Nota: la pieza de conexión y, en su caso, la brida de sujeción deben suministrarse también20.

Equipo adicional

• Transportador de virutas

• Separador de neblina de aceite mediante filtro industrial mecánico, 1500 m³/h

• Procesamiento de barras de paquetes G

• Luz de señalización de 4 colores

• Dispositivo de sujeción hueco, Ø 68 mm

• Viga de elevación incluida

• 10x AGW axial

• 10x AGW radial

• 39 soportes para barras de mandrinar

• 29x portabarras de torneado

• 2x herramientas de laminación

• 3x soportes para espadas de corte

• 1x portabrocas Berg tipo KH 200

• 93x juego de mordazas para plato de 3 garras

• 1 juego de documentación de la máquina
