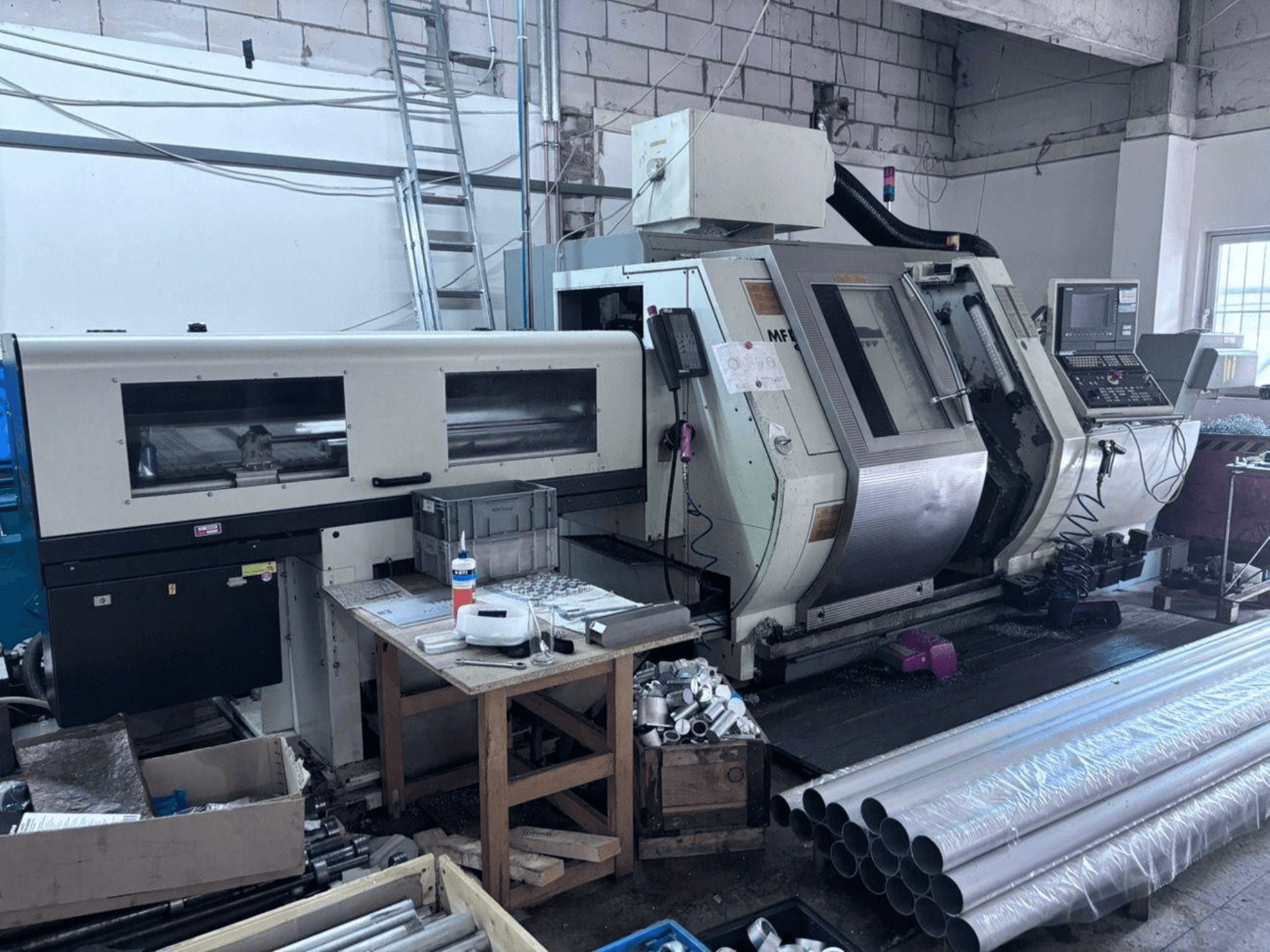

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

ESPECIFICACIONES TÉCNICAS:

- Diseño de la bancada: bancada inclinada a 45°, guías de rodillos

- Diámetro de giro: 240 mm

- Diámetro de torneado normal: 200 mm

- Distancia entre husillos: 800 mm

- Recorrido del carro 1 en X/Z (transversal/longitudinal): 190 / 555 mm

- Recorrido del carro 2 en los ejes X/Z (transversal/longitudinal): 190 / 555 mm

- Recorrido del eje Y del carro 1: 40 mm

- Recorrido longitudinal del husillo 2: 600 mm

- Husillo principal 1 (izquierdo):

- Diámetro del mandril: 200 mm

- Capacidad máxima de barra: 65 mm

- Brida plana del cabezal del husillo: 170 h5

- Diámetro interior del husillo: 79 mm

- Diámetro interior del tubo de tracción: 66 mm

- Diámetro del cojinete delantero: 120 mm

- Potencia de accionamiento (40/100 % ED): 28 / 21 kW

- Rango de velocidad: 25 - 5000 rpm (min⁻¹)

- Velocidad de la rodilla: 850 rpm (min⁻¹)

- Par máximo (40/100 % ED): 320 / 240 Nm

- Tipo de accionamiento: CA / 1 (ISM)

- Desplazamiento rápido del eje C: 250 rpm (min⁻¹)

- Par de retención del eje C: 200 Nm

- Precisión de indexación del eje C: 0,025°

- Contrahusillo / Husillo principal 2 (derecho):

- Diámetro del mandril: 200 mm

- Capacidad máxima de barra: 42 mm

- Brida plana del cabezal del husillo: 140 h5

- Diámetro interior del husillo: 56 mm

- Diámetro interior del tubo de tracción: 44 mm

- Diámetro del cojinete delantero: 90 mm

- Potencia de accionamiento (40/100 % ED): 18 / 14 kW

- Rango de velocidades: 31 - 6300 rpm (min⁻¹)

- Velocidad del codo: 1000 rpm (min⁻¹)

- Par máximo (40/100 % ED): 130 / 173 Nm

- Tipo de accionamiento: CA / 1 (ISM)

- Desplazamiento rápido del eje C: 250 rpm (min⁻¹)

- Par de retención del eje C: 120 Nm

- Precisión de indexación del eje C: 0,025°

- Carro 1 (superior):

- Desplazamiento rápido X/Z: 20 / 30 m/min (sin eje Y) o 20 / 7,5 / 30 m/min (X/Y/Z con eje Y)

- Fuerza de avance en los ejes X/Z: 4 / 7 kN

- Resolución de recorrido: 0,001 mm

- Paso y diámetro del husillo de bolas: 12 × 28 / 15 × 32 mm (sin Y) o 12 × 28 / 5 × 32 / 15 × 32 mm (con Y)

- Carro 2 (inferior):

- Desplazamiento rápido X/Z: 20 / 30 m/min

- Fuerza de avance en X/Z: 4 / 7 daN (kN)

- Resolución de recorrido: 0,001 mm

- Paso del husillo de bolas x diámetro: 12x28 / 15x32 mm

- Carro 3 (movimiento Z del husillo 2):

- Desplazamiento rápido A: 30 m/min

- Fuerza de avance A: 7 kN

- Resolución de recorrido A: 0,001 mm

- Paso x diámetro del husillo de bolas: 15x32 mm

- Torretas portaherramientas (superior e inferior):

- Número de posiciones de herramienta: 2 x 12

- Diámetro del vástago de la herramienta (DIN 69880 / VDI): 30 mm

- Estaciones de herramientas accionadas: 2 x 12

- Potencia de las herramientas accionadas (40/100 % ED): 5 kW

- Par máximo de las herramientas motorizadas (40/100 % ED): 16 Nm

- Rango de velocidad de las herramientas motorizadas: 40 - 4000 rpm (min⁻¹)

- Datos eléctricos:

- Tensión: 400 V (trifásica, 50 Hz)

- Carga conectada: 65 kVA

- Corriente nominal: 95 A

- Fusible de seguridad: 100 A

- Tensiones auxiliares: 230 V / 24 V=

- Sistema hidráulico:

- Capacidad del depósito: aprox. 25 L

- Potencia de la bomba: 2,2 kW

- Presión máxima del sistema: 80 bar

- Presión del dispositivo de sujeción: 80 bar

- Sistema de refrigeración y filtración:

- Capacidad del depósito: 200 L

- Potencia de la bomba: 1,65 kW

- Caudal a 6 bar: 50 L/min

- Equipado con unidad de filtración de cinta/papel

- Dimensiones y peso de la máquina:

- Longitud total (con transportador de virutas): 4770 mm

- Profundidad total (con armario eléctrico): 2220 mm

- Altura total (con armario eléctrico): 1 950 mm
