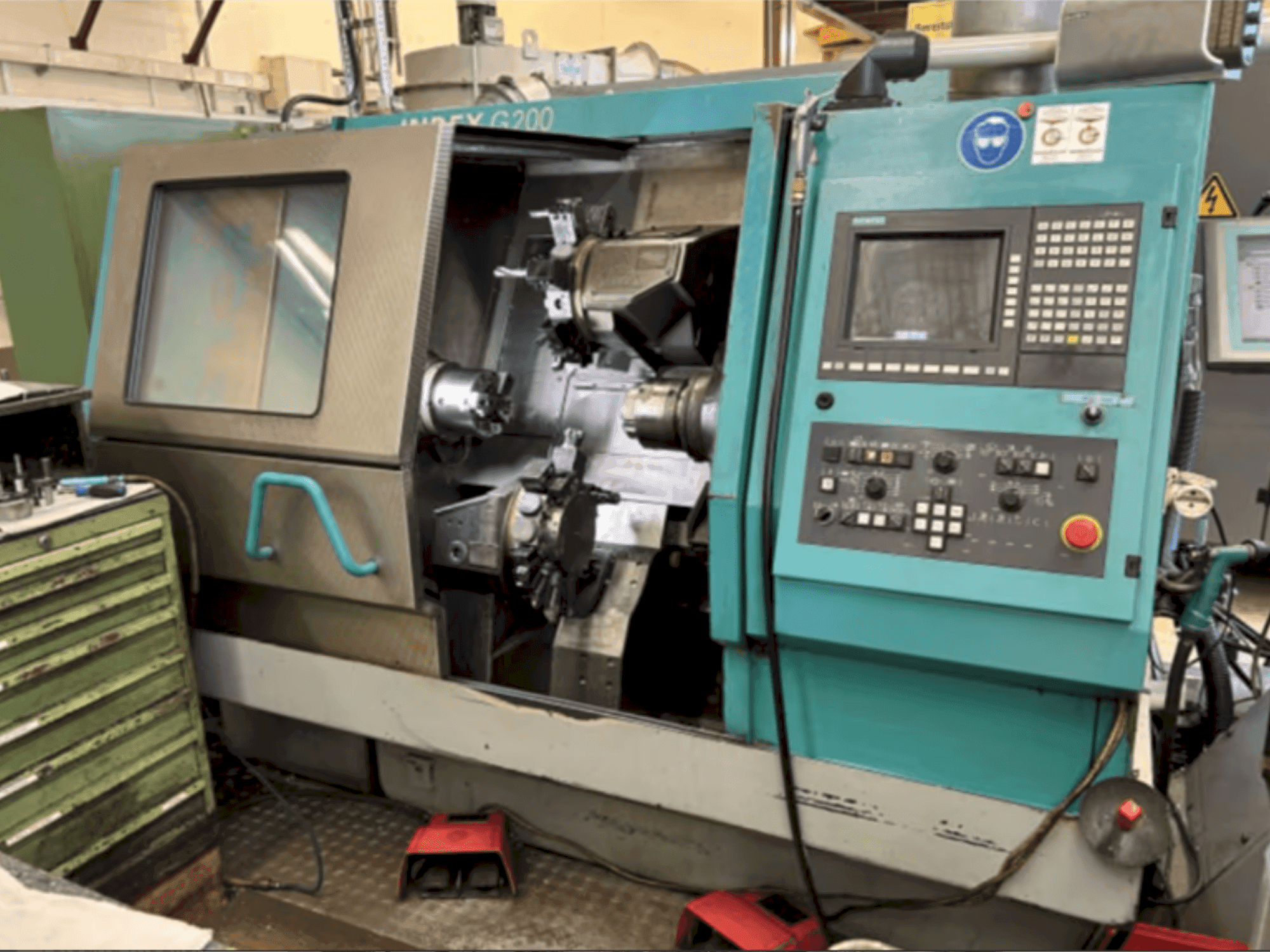

Index - G200 CDE-TUR-IND-2000-00003

Equipamiento adicional

• - Dispositivo síncrono para el mecanizado con contrahusillo
• - Portaherramientas 3 para husillo sincrónico (mecanizado trasero)
• - Husillo de fresado adicional
• - Dispositivo de fresado de roscas y torneado de polígonos
• - Cambiador de herramientas sin pinzas (6 herramientas, HKS-50 B, KM40)
• - Manipulación de piezas WHU100

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Espacio necesario (sin guía de material) 3580 x 3108 mm
  • - Unidad de control: resolución 0. 001 mm (entrada/salida/corrección)
  • - Amplia gama de movimientos con configuración de varios ejes
  • - Alta precisión con una resolución de 0,001 mm en control numérico
  • - Etapas de ampliación versátiles y equipos adicionales para una mayor funcionalidad

Más información

• - Movimiento Carro transversal 1 (arriba) - Ejes XYZB: Eje X: Recorrido del carro 155 mm, fuerza de avance 5000 N, avance rápido 20 m/min, resolución 0,0005 mm Eje Y: Recorrido del carro 120 mm, fuerza de avance 10000 N, avance rápido 7,5 m/min, resolución 0,0005 mm Eje Z: Recorrido del carro 590 mm, fuerza de avance 5000 N, avance rápido 30 m/min, resolución 0,001 mm Eje B (giratorio): Radio de giro 360°, pasos angulares 5° (con bloqueo), resolución 0,001° (con bloqueo), tiempo de conmutación para 180°: 1 s Carro transversal 2 (abajo) - Ejes XZ: Eje X: Recorrido del carro 105 mm, fuerza de avance 5000 N, avance rápido 20 m/min, resolución 0,0005 mm Eje Z: Recorrido del carro 307 mm, fuerza de avance 5000 N, avance rápido 30 m/min, resolución 0,001 mm Torreta Torreta derecha: Eje X: Recorrido 120 mm Eje Z: Recorrido del carro 400 mm Culata Distancia entre ejes 400 mm Fuerza de presión (máx.) 5500 N Accionamiento: Hidráulico o eléctrico Medio: Alimentación eléctrica 400 V, 50/60 Hz Carga conectada 20-45 kVA Consumo de corriente 35-80 A Sistema hidráulico: Caudal 18 l/min Presión del sistema: 90 bar Capacidad de llenado: 70 litros Sistema de lubricante refrigerante: Capacidad de la bomba (conmutable): 20 l/min a 18 bar / 50 l/min a 3 bar / 60 l/min a 5-7 bar Cantidad de llenado: Aprox. 230 litros Transportador de virutas: Cinta articulada o rascador Portapiezas: Husillo principal: DB5 montaje interior / D140 montaje exterior, opcional cono corto Contrahusillo: D140 montaje externo (sólo se permite la sujeción por tracción para la sujeción de pinzas y mandriles) Datos del 1er husillo (husillo principal/contrahusillo): Juego del husillo (sujeción por pinza): Variantes: 30 mm / 42 mm / 60 mm / 65 mm Ø del husillo en el rodamiento delantero 75 mm (con 30 mm de juego) / 85 mm (42 mm) / 100 mm (60+65 mm) Velocidad (máx): 7500 rpm (30 mm) / 6300 rpm (42 mm) / 5000 rpm (60 mm) Nariz del husillo: ISO 702/1 (tamaño 4 ó 5) Diámetro de la viruta (Ø de la pieza): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Par (Md máx 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Potencia (P máx 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
