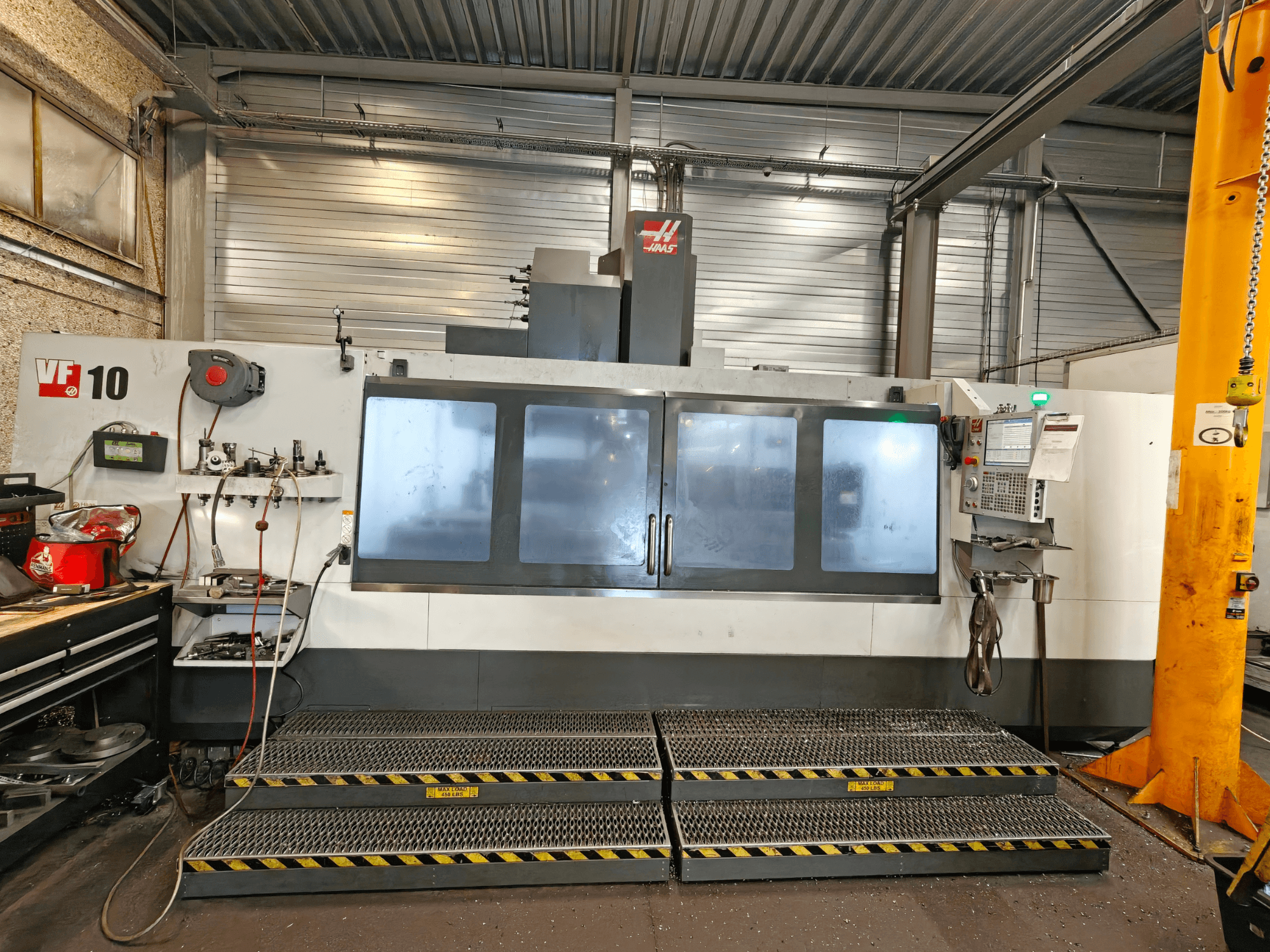

Esta máquina HAAS VF-10/50 de 4 ejes se fabricó en 2022. Cuenta con un impresionante recorrido del eje X de 3048 mm, del eje Y de 813 mm y del eje Z de 762 mm. La máquina cuenta con una mesa robusta de 3048 x 711 mm y una capacidad de carga máxima de 1814 kg. Si busca capacidades de mecanizado de alta calidad, considere el centro de mecanizado vertical HAAS VF-10/50 que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.
Resumen
- marca: HAAS
- año: 2022
- MODELO: VF-10/50
- horas de producción: 1936
- tipo de aplicación: Fresado
- Ubicación: Bélgica
- tipo de máquina: Centro de mecanizado vertical
Información técnica - HAAS VF-10/50
Dimensiones
- Peso de la máquina: 14334 kg
Recorrido
- Número de ejes: 4
- Recorrido eje X: 3048 mm
- Recorrido eje Y: 813 mm
- Recorrido eje Z: 762 mm
Especificación Técnica
- Potencia del husillo: 22.4 kW
- Velocidad del husillo: 7500 RPM
Información adicional
Distancia entre la punta del husillo y la mesa (máx.): 35,0 pulgadas (889 mm)
Distancia entre la punta del husillo y la mesa (mín.): 5,0 pulgadas (127 mm)
Husillo
Par máximo: 340 ft‑lbf a 700 rpm (460 Nm a 700 rpm)
Sistema de transmisión: caja de cambios de 2 velocidades
Lubricación de los cojinetes: inyección de aire/aceite
Refrigeración: Refrigeración por líquido
Mesa
Longitud: 120,0 pulgadas (3048 mm)
Ancho: 28,0 pulgadas (711 mm)
Ancho de la ranura en T: 0,626–0,630 pulgadas (15,90–16,00 mm)
Distancia entre centros de las ranuras en T: 4,92 pulgadas (125 mm)
Número de ranuras en T: 5
Carga máxima de la mesa (distribuida uniformemente): 4000 lb (1814 kg)
Velocidades de avance
Avance máximo de corte: 360 ipm (9,1 m/min)
Desplazamientos rápidos: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)
Motores de los ejes (empuje máximo)
X: 3400 lbf (15 124 N)
Y: 4100 lbf (18 238 N)
Z: 5600 lbf (24 910 N)
Cambiador de herramientas
Tipo: SMTC
Capacidad: 30+1
Diámetro máximo de la herramienta (con todos los compartimentos ocupados): 4,0 pulgadas (102 mm)
Diámetro máximo de la herramienta (compartimento adyacente vacío): 10,0 pulgadas (254 mm)
Longitud máxima de la herramienta (desde la línea de referencia): 16 pulgadas (406 mm)
Peso máximo de la herramienta: 30 lb (13,6 kg)
Tiempo entre herramientas (promedio): 4,2 s
Tiempo entre virutas (promedio): 6,3 s
General
Capacidad de refrigerante: 95 gal (360 L)
Requisitos de aire
Aire necesario: 4 scfm a 100 psi (113 L/min a 6,9 bar)
Manguera de aire en línea: 3/8 pulgadas
Acoplador (aire): 3/8 pulgadas
Presión mínima de aire: 80 psi (5,5 bar)
Eléctrico
Sistema de transmisión: caja de cambios de 2 velocidades
Tensión de entrada CA (trifásica) baja: 220 VCA, 70 A (FLA)
Tensión de entrada CA (trifásica) alta: 440 VCA, 35 A (FLA)
Dimensiones – envío
Palé nacional: 288 pulgadas x 102 pulgadas x 132 pulgadas (732 cm x 260 cm x 336 cm)
Caja de exportación: 288 pulgadas x 105 pulgadas x 134 pulgadas (732 cm x 267 cm x 339 cm)
Palé nacional con opción EC: 288 pulgadas x 102 pulgadas x 140 pulgadas (732 cm x 260 cm x 356 cm)
Caja de exportación con opción EC: 288 pulgadas x 105 pulgadas x 141 pulgadas (732 cm x 267 cm x 359 cm)
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
