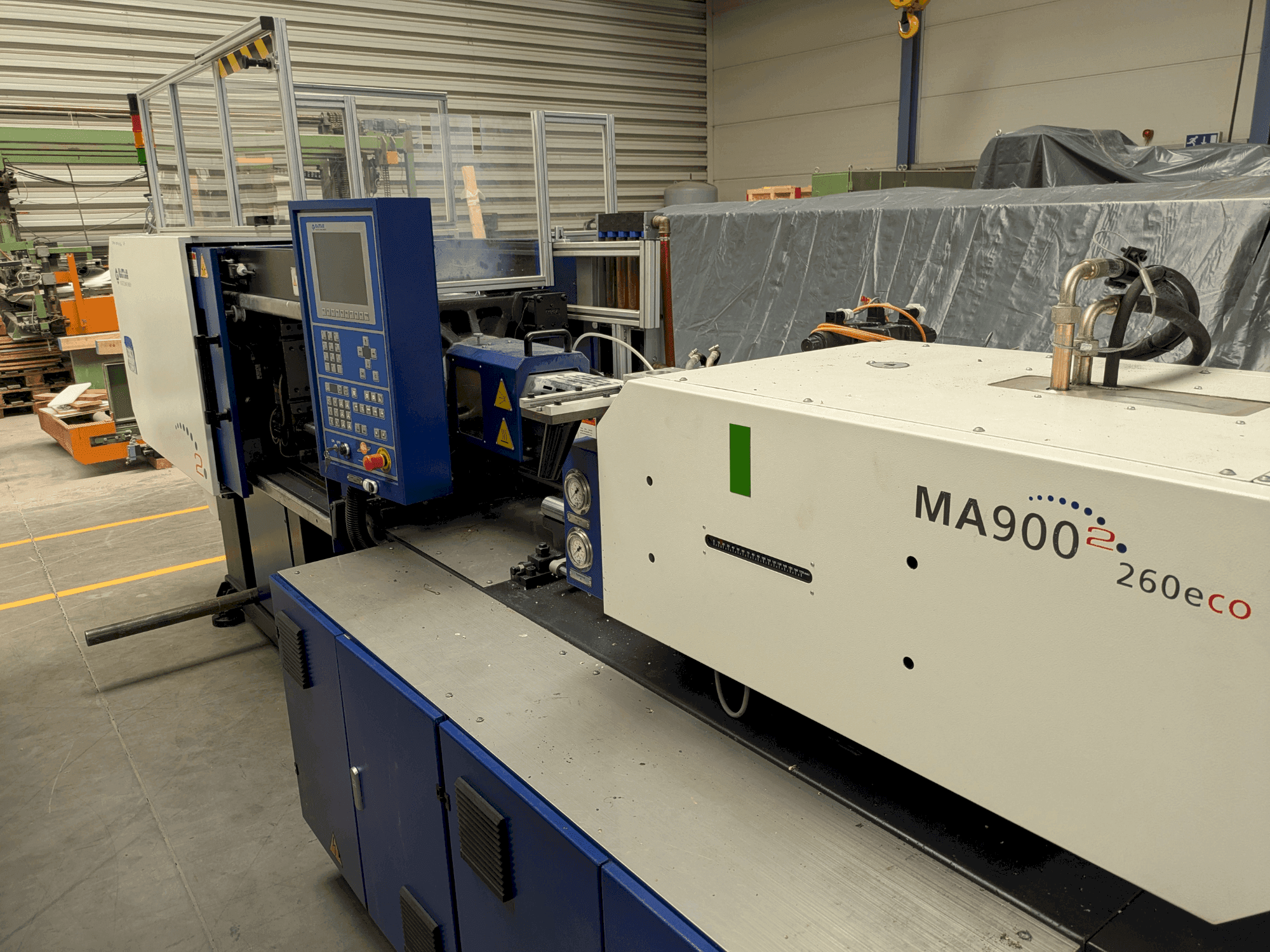

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Capacidad de inyección (PS): 139 g

Capacidad de plastificación: 13,3 g/s

Potencia de calentamiento: 7. 85 kw

Distancia entre columnas (hxv): 360 × 360 mm

Altura de matriz disponible: 150 - 380 mm

Número de eyectores: 5

Potencia del motor de la bomba: 11 kw

Tamaño mínimo del molde (l×w) 250 × 250 mm

Espacio de instalación necesario: Debe dejar al menos 1 m de espacio libre alrededor de la máquina para su funcionamiento y mantenimiento

Diagrama de cimentación y estera de la máquina

Tipo de cimentación: Se recomiendan cimientos de hormigón armado.

Capacidad de carga: Debe soportar ≥ 3,5 t de peso de la máquina.

Tolerancia de nivel: La máquina debe instalarse sobre una cimentación nivelada (≤ 0,2 mm/m de pendiente).

Amortiguación de vibraciones: Utilizar almohadillas antivibración o placas de acero bajo los pies de la máquina.

Requisitos eléctricos y de cables

Potencia del motor de la bomba: 11 kW

Potencia de calefacción: 7,85 kW

Potencia total instalada (aprox.) ~19 kW

Suministro eléctrico: Trifásica, normalmente 400 V / 50 Hz (consulte las especificaciones locales).

Recomendación del disyuntor: ≥ 40 A (depende de las normas locales).

Conexión a tierra: Se requiere una conexión a tierra fiable (resistencia ≤ 4 Ω).

Diagrama de suspensión de cables: La máquina debe estar nivelada antes de conectar los cables

Requisitos hidráulicos y de refrigeración

Capacidad del depósito de aceite: 190 L (utilice aceite hidráulico recomendado ISO VG46).

Requisito de agua de refrigeración:

Para el enfriador de aceite hidráulico

Para los circuitos de refrigeración del molde (4 × conductos de agua suministrados)

Calidad del agua: Limpia, no corrosiva, filtrada.

Presión del agua: 0,2 - 0,4 MPa

Condiciones ambientales

Temperatura ambiente: 5 - 40 °C

Humedad relativa: ≤ 90% (sin condensación)

Lugar de instalación: Interior, entorno libre de vibraciones y polvo
