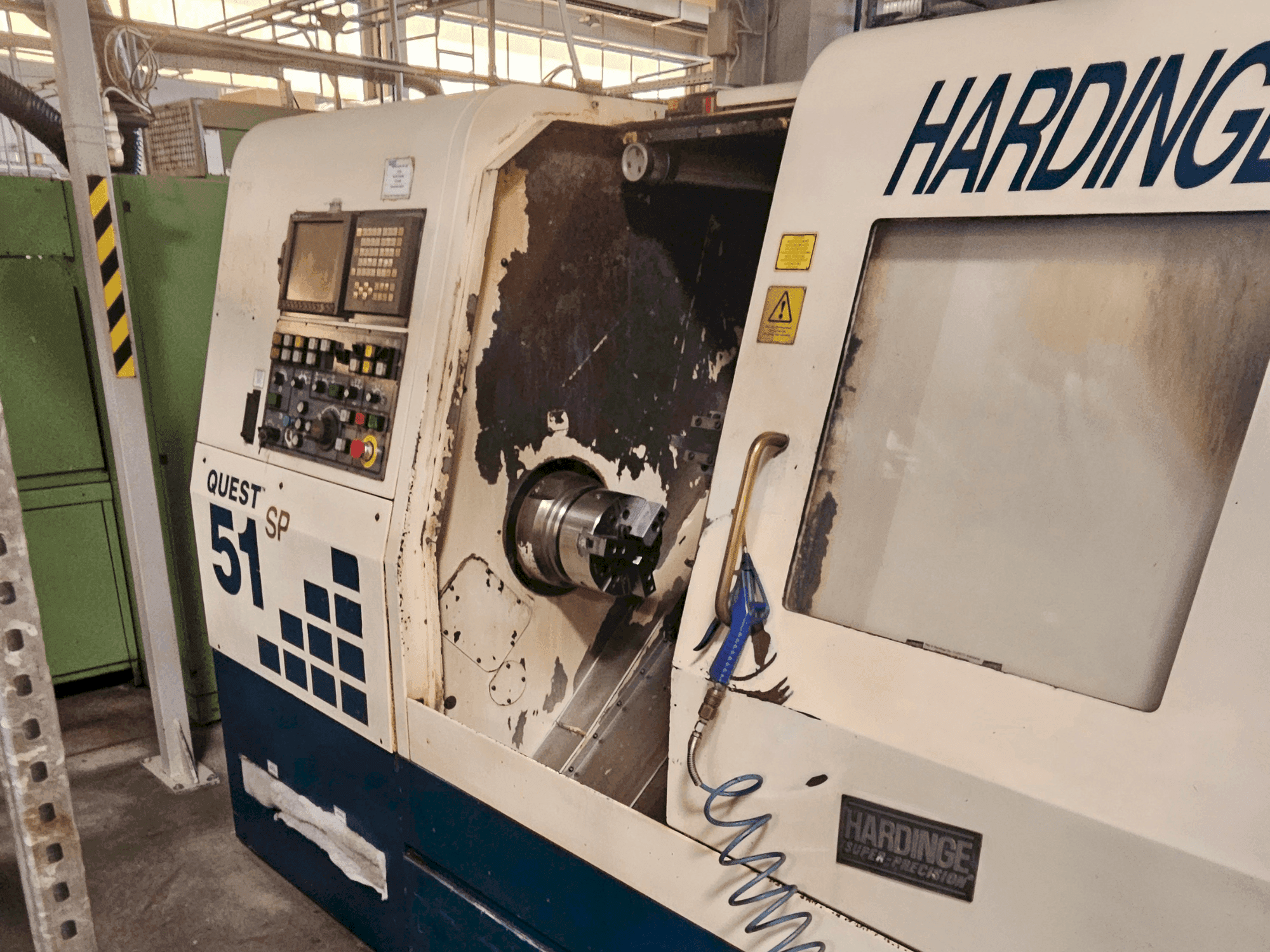

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Equipamiento adicional

• Contrapunto de alta velocidad
• Recogedor de piezas
• Interfaz de alimentación de barras

Beneficios de la máquina

Ventajas técnicas de la máquina

• Diámetro máximo de giro: 356 mm
• Agujero pasante de la barra (pinza redonda) 51 mm, agujero del husillo 60 mm
• Distancia entre ejes (recorrido z) 610 mm
• Motor de la herramienta: 3. 7 kw
• Avance rápido: x = 1100 ipm / z = 1500 ipm
• Tipo de torreta: vdi30, torreta de 12 estaciones de herramientas motorizadas
• Eje c y eje y: integrados en la torreta del husillo principal, lo que permite el mecanizado multieje
• Sistema de pinzas: pinzas 20c incluidas
• 43750 horas de potencia

Más información

Máquina aún en marcha / Equipamiento básico: para herramientas VDI 30, 12 estaciones/ Sección de cincel, cuadrada, máx. 25 mm/ Diámetro del mango del cincel, máx. 40 mm/ Tiempo de cambio (de estación a estación) 0,1 s/ Equipada con 30 herramientas/ Diámetro del mango del cincel con pinza ER25 2-6 mm/ Potencia de accionamiento en la punta de la herramienta: 3,7 kW/ Par en la punta de la herramienta_: 21,7 Nm/ Rango de velocidad (en incrementos de 1 rpm) 80-80.000/ Opcionalmente: Herramientas VDI 40, 10 estaciones/ Sección del cincel. Cuadrada, máx. 25 mm/ Diámetro del mango de la herramienta máx. 40 mm/ Tiempo de cambio (de estación a estación) 0,35 s/ Opcional: herramientas VDI 40 accionadas en todas las estaciones -/ Diámetro del mango de la herramienta con pinza ER32 3 - 20 mm/ Potencia de accionamiento en la punta de la herramienta: 5,6 kW/ Par en la punta de la herramienta: 35,3 Nm/ Rango de velocidad (en pasos de | rpm) 60-6000/ Hardinge convencional/ Cabezal de torreta tipo T_ (pulgadas o milímetros) con lógica direccional, 10 ó 12 estaciones/ Sección transversal del mango de la herramienta, cuadrada, máx. 25 mm/ Diámetro de la herramienta, máx. 40 mm/ Tiempo de cambio (de estación a estación) 0,35 s/ Contrahusillo - con accionamiento por correa o accionamiento integral/ Cabezal de husillo (ANSI)/ Pinza 16C Redonda (apertura) 42 mm/ Tamaño del mandril 150 mm/ Plato escalonado (ancho de sujeción) 152,4 mm/ Potencia motriz a 1500 rpm/ Velocidad base 7,5 kW/ Par 47,7 Nm/ Rango de velocidad (en incrementos de | rpm) con transmisión por correa y antena integrada 60-6000/ Recorrido, máx. 603,3 mm/ Velocidad de recorrido máx. 38 rpm/ Contrapunto hidráulico con retroalimentación de encoder/ Velocidad de desplazamiento máx. 7,6 m/min/ Cargas conectadas/ Dimensiones de la máquina: Longitud (con contrapunto) 2758,5 mm/ Longitud (con contrahusillo) 3008,7 mm/ Longitud con transportador de virutas opcional 3844,3 mm/ Profundidad 1943,1 mm/ Altura 1905 mm/ Peso (aprox.) 5552 kg
