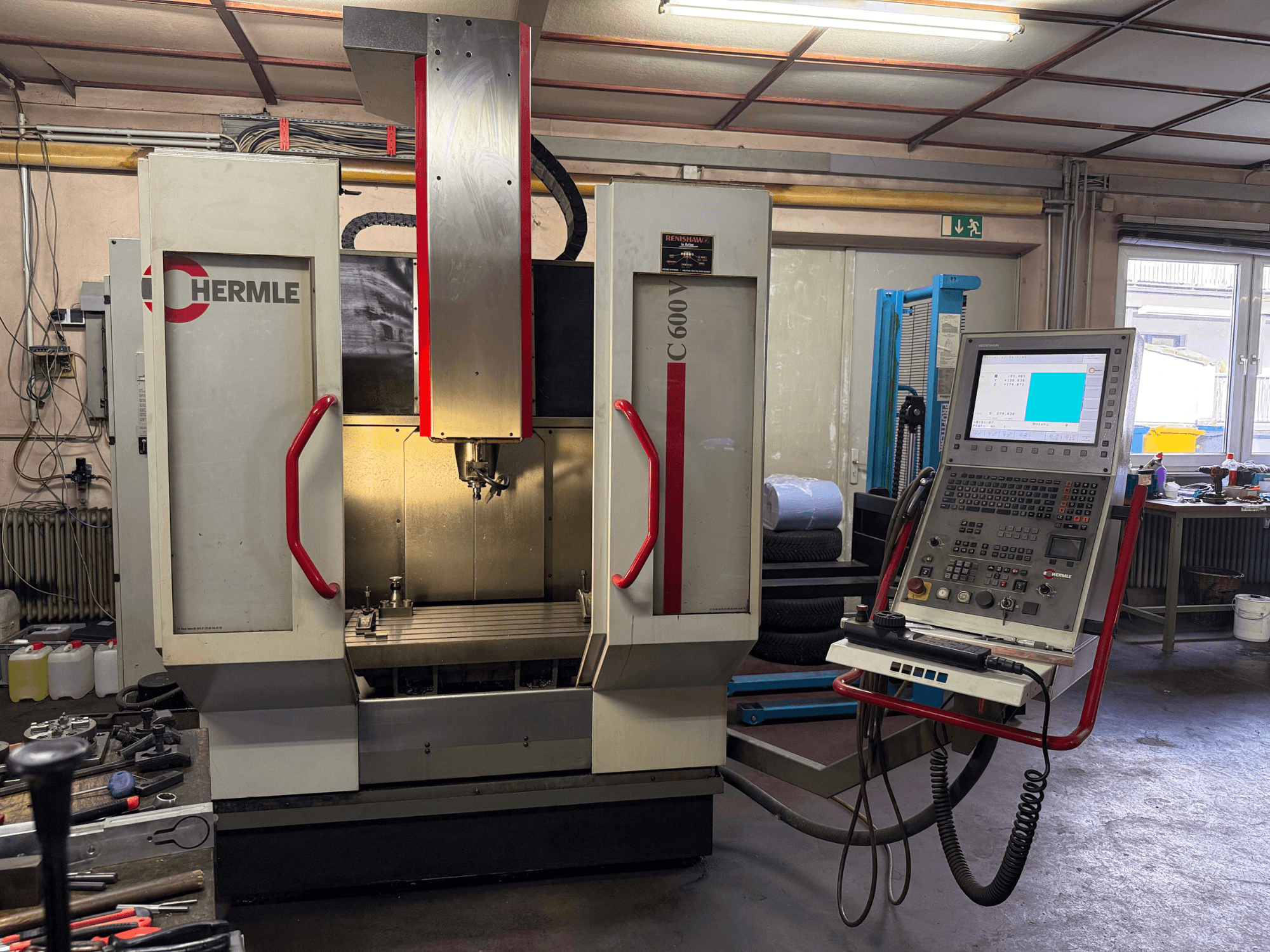

HERMLE - C600VDE-MIL-HER-2001-00005

• Horas de husillo: 7,000 h

• Diseño de la máquina: Diseño de pórtico modificado

• Control CNC: Heidenhain iTNC 530 con pantalla TFT en color de 15

  • Programación flexible de contornos

  • Memoria de programa de piezas de 6 GB

  • Tiempo de procesamiento de bloques de 0,5 ms

  • Funcionamiento en paralelo con gráficos

  • Corte de roscas (roscado rígido; sin mandril de compensación)

  • Supervisión de la vida útil de la herramienta

  • Interfaz Ethernet

• Accionamientos de avance

  • Fuerza de avance: 6.000 N

  • Avance rápido 35 m/min

  • Aceleración: 5 m/s

  • Diámetro/paso (X/Y/Z) del tornillo de avance 40 / 20 mm

• Sistema de medición: Escalas directas, resolución 0,0001 mm

• Tolerancia de posición (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Husillo principal

  • Par (100% / 40% ED) 87 / 130 Nm

  • Conicidad: SK40 (similar DIN 2079), para portaherramientas según DIN 69871 A

• Mesa de sujeción rígida

  • Superficie de la mesa 800 x 465 mm

  • Carga máx: 1.000 kg

  • Ranuras en T: 7 ranuras, tamaño 14 mm H12, distancia 63 mm

  • Ranura guía (4ª desde atrás) 14 mm H7

• Cambiador de herramientas

  • Posiciones del almacén: 30

  • Diámetro máximo de herramienta: 80 mm (125 mm con posiciones adyacentes libres)

  • Longitud máx. herramienta: 250 mm

  • Carga máxima del almacén 120 kg

  • Tiempo de viruta a viruta (VDI 2852): 5.5 s

• Sistema de refrigeración

  • Caja de virutas extensible y pantalla de virutas accesible

  • Depósito: 200 L

  • Caudal 40 L/min a 3 bar

• Servicios

  • Carga conectada 400 V / 50 Hz

  • Consumo: 22 / 35 kVA

  • Aire comprimido: 6 bar

• Otras características

  • Compensación eléctrica de la dilatación térmica

Equipamiento adicional

• Módulo de control manual electrónico (volante)

• Sistema de sonda de medición SK40

• Dispositivo de soplado

• Pistola de lavado de virutas
