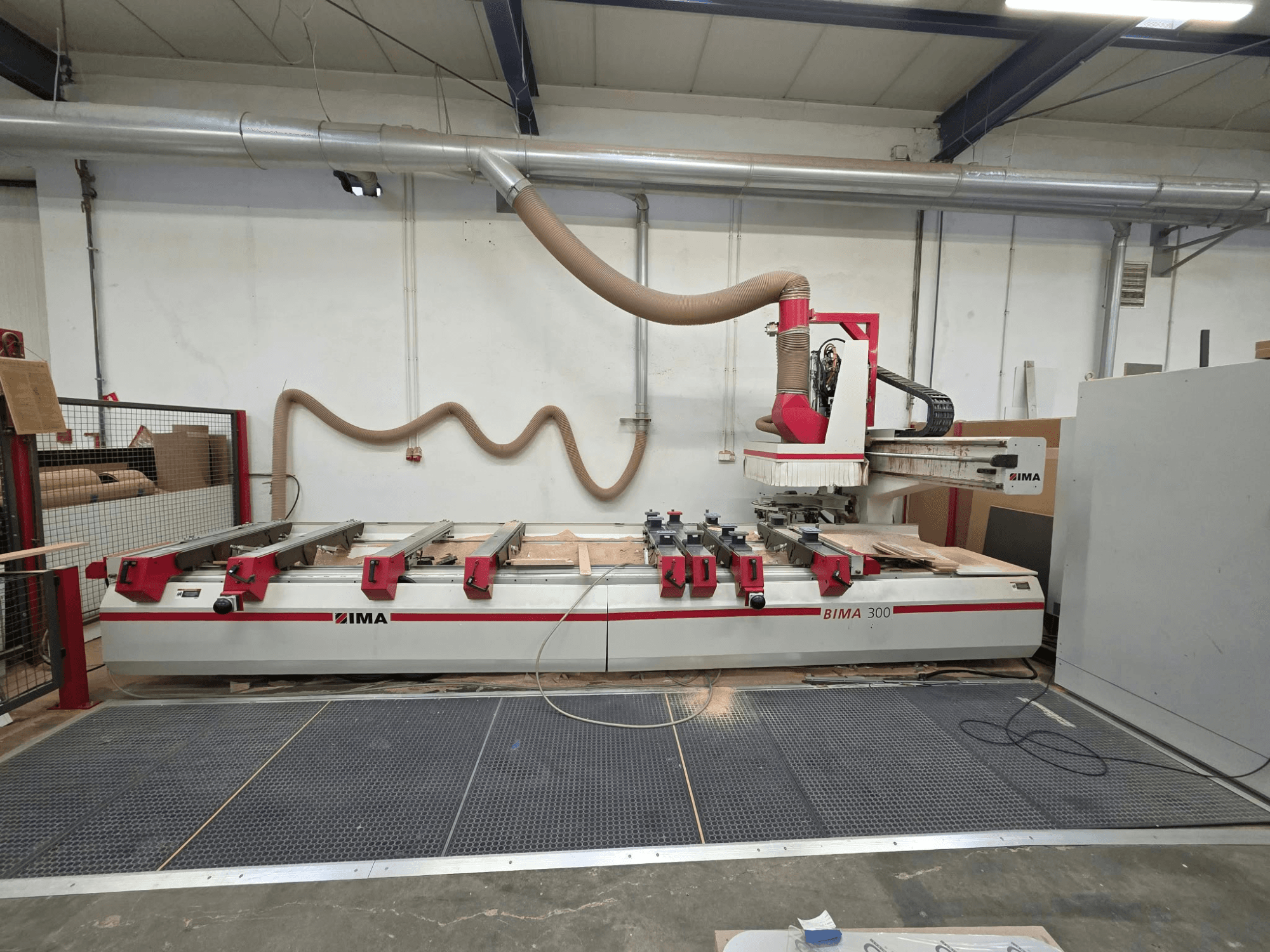

IMA - BIMA 300PL-CNC-IMA-2005-00002

Área de trabajo

• Rango de mecanizado del eje X: 4300 mm (4600 mm según el manual; pendiente de confirmación)

• Rango de mecanizado del eje Y con husillo principal y herramienta de Ø20 mm: 1400 mm

• Rango de mecanizado del eje Y con unidad de taladrado (todos los husillos verticales): 1100 mm

• Altura máxima de la pieza de trabajo por encima de la superficie de la ventosa: 125 mm

• Espesor máximo de la pieza de trabajo: Depende del equipamiento y la aplicación

• Altura de trabajo: aprox. 950 mm

• Área de trabajo de dos zonas sin mecanizado pendular: 2 × 2050 mm; espacio libre central: 200 mm

• Área de trabajo de dos zonas con mecanizado pendular: 2 × 1750 mm; espacio libre central: 800 mm

Husillo principal

• Interfaz de herramienta: HSK-F63

• Diámetro del cono: 38 mm

• Sujeción automática de herramientas (fuerza de sujeción: 11 000 N; fuerza de liberación: 20 400 N)

• Peso máximo de la herramienta: 6 kg

• Sentido de giro: programable en sentido horario/antihorario

• Accionamiento: motor trifásico con variador de frecuencia

• Lubricación: lubricado de fábrica

• Refrigeración: refrigeración por aire

• Eje giratorio integrado controlado por CNC para el posicionamiento del agregado en 360°, con soporte de par y conexión neumática

Velocidades de los ejes

• Avance rápido X/Y: 60 m/min

• Desplazamiento rápido en Z: 30 m/min

Vacío, aspiración y aire comprimido

• Presión de aire comprimido necesaria: 7 bar

• Diámetro de la conexión de extracción: 250 mm

• Velocidad de aire de extracción necesaria: 28 m/s

• Caudal de aire de extracción requerido: 4.950 m³/h

• Capacidad de la bomba de vacío: 90 m³/h

Equipamiento adicional

• Unidad de taladrado en ángulo de 90°

• 3 portaherramientas HSK
