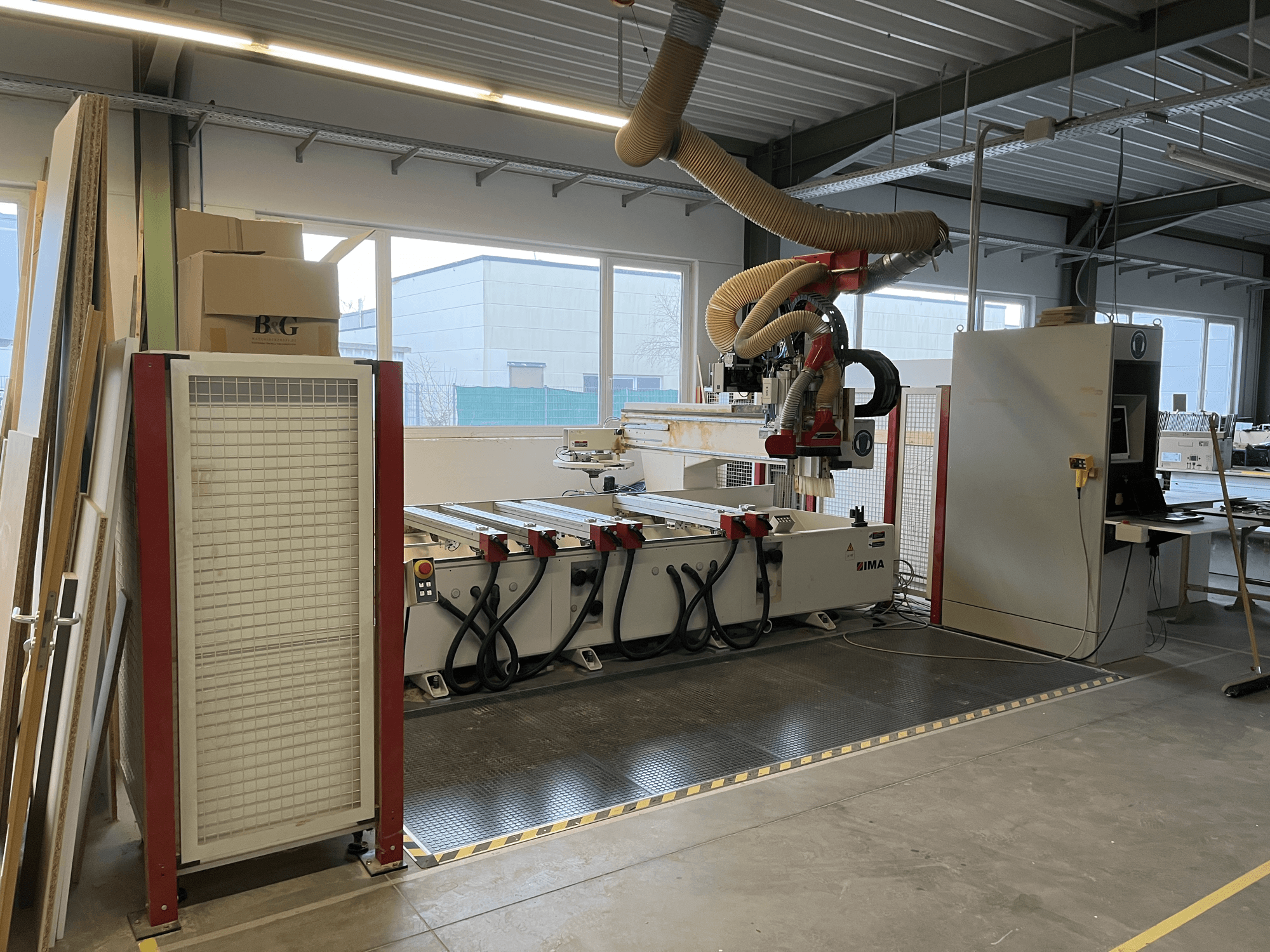

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Área de trabajo X: 3000 mm

• Área de trabajo Y: 1200 mm

• Altura máxima de sujeción Z1: 100 mm

• Espesor máximo de la pieza de trabajo Z2: depende del equipamiento y la aplicación

• Altura de la mesa: aprox. 1000 mm

• Recorrido pendular X: 2 × 1400 mm

• Espacio libre central X: 200 mm

• Alternativa de funcionamiento pendular X: 2 × 900 mm

• Espacio libre central alternativo X: 1200 mm

• Peso de la máquina: aprox. 6000 kg

• Sistema de guía: guías lineales de precisión templadas a aprox. 62 HRC

• Lubricación centralizada: automática para todos los ejes principales y el husillo de bolas

• Sistema de accionamiento: servomotores de CA con encoder

• Accionamiento X/Y: piñón y cremallera

• Accionamiento Z: husillo de bolas

• Velocidad de avance: 40 m/min

• Desplazamiento rápido X/Y: 80 m/min

• Desplazamiento rápido en Z: 25 m/min

• Aceleración: 3 m/s²

• Conexión de extracción del husillo principal: 300 mm

• Conexión de extracción de los husillos de taladrado: 120 mm

• Velocidad del aire: aprox. 28 m/s

• Caudal de aire: aprox. 7080 m³/h

• Capacidad de la bomba de vacío: 100 m³/h

• Conexión de aire comprimido: 1/2"

• Presión de aire: 6 bar

• Tensión de control: 24 V CC

• Carga conectada: aprox. 24 kVA

• Alimentación eléctrica: 3/N/PE 400/230 V 50 Hz

• Convertidor de frecuencia: 0–480 Hz

• Temperatura ambiente: de +15 a +35 °C

• Sistema de control: IMATRONIC NT 231

• Interpolación: lineal en todos los ejes, circular 2,5D

• Resolución: 0,001 mm

• Husillo: HSK F63

• Fuerza de sujeción de la herramienta: 11 000 N

• Peso máximo de la herramienta: 6 kg

• Rango de velocidad: 1 500–18 000 rpm

• Potencia del husillo: 7,5 kW

• Refrigeración: por agua

• Eje CNC: rotación de 360°

• Tipo de almacén de herramientas: cambiador de placas

• Posiciones de herramientas: 18

• Longitud máxima de la herramienta: 150 mm

• Diámetro máximo de la herramienta: 100 mm (150 mm con posiciones adyacentes libres)

• Carga máxima: 60 kg

• Motor de la unidad de sierra: 1,5 kW

• Velocidad de la sierra: 5600 rpm

• Diámetro de la hoja de sierra: máx. 150 mm

• Unidad de taladrado: 14 husillos

• Recorrido del husillo: 70 mm

• Accionamiento: 2,2 kW

• Velocidad: 3150 rpm

• Diámetro máximo de la broca: 20 mm

• Husillos del cabezal adaptador: 4

• Velocidad máxima: 6000 rpm

• Diámetro máximo de taladrado: 12 mm

Equipamiento de la mesa:

• 6 brazos de soporte ajustables

• 12 ventosas de 114 × 159 × 100 mm

• 6 ventosas de 125 × 75 × 100 mm

• Sistema de vacío: sistema de sujeción de 2 circuitos

• Dimensiones del armario eléctrico: 2000 × 1800 × 600 mm

DEFECTO:

• El husillo principal ya no libera el cabezal de taladrado intercambiable
