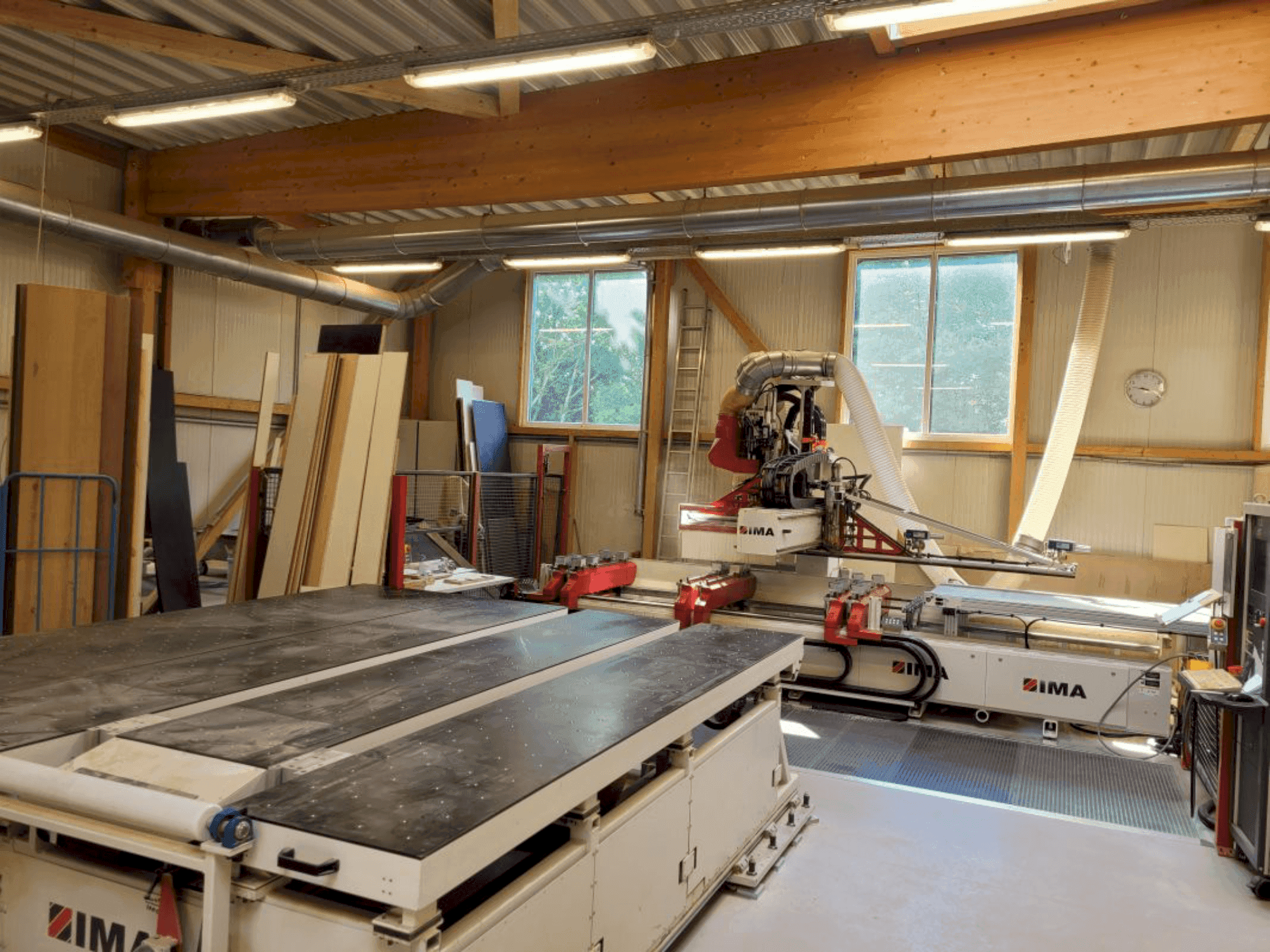

IMA - BIMA CUT 120/300DE-CNC-IMA-2008-00002

Equipamiento adicional

• Lubricación centralizada automática
• Mesa de montaje volautomática
• Alfombras de seguridad
• IMAWOP 6.0
• Travesaño de aspiración en la salida para el transporte automático de la descarga
• Cinta transportadora accionada para transporte de descarga

Beneficios de la máquina

Ventajas técnicas de la máquina

• 6 brazos de soporte de ajuste continuo en dirección x con un tope delantero cada uno
• 18 ventosas: 100 mm x 100 mm x 50 mm
• Dimensiones de la mesa deslizante automática: x = 2800 mm, y = 2800 mm, z = 34 mm
• Husillo de fresado de 4 ejes: 7. 5 kw, 8000-24000 r. P. M. , cambiador automático de giro 18 veces.
• Husillo de fresado de 3 ejes: 4 kw, 7500-12000 rpm, cambiador manual de herramientas
• Unidad de perforación con 21 husillos verticales controlables individualmente
• Unidad adaptadora sierra: 90 grados fijo // unidad adaptadora: cabezal de taladrado y fresado horizontal (cabezal en cruz)
• Bomba de vacío: 100 m³/h
• Conexión de extracción: d = 250 mm, extracciones simples con controles deslizantes automáticos
• Aire comprimido: 7 bares constantes

Más información

Pieza de trabajo Grosor de la pieza: 14-38 mm Altura máxima de sujeción desde el borde superior de la placa de succión: 100 mm Altura de trabajo: aprox. 1000 mm Campo de trabajo sin mecanizado pendular: 2 x 1400 mm Rango de trabajo con mecanizado pendular: 2 x 900 mm Espacio libre en el centro: 200 mm Dimensiones mínimas de la pieza en modo automático Longitud = 295 mm, Anchura = 115 mm Dimensiones máximas de la pieza en modo automático: Longitud = 3000 mm, Anchura = 1200 mm
