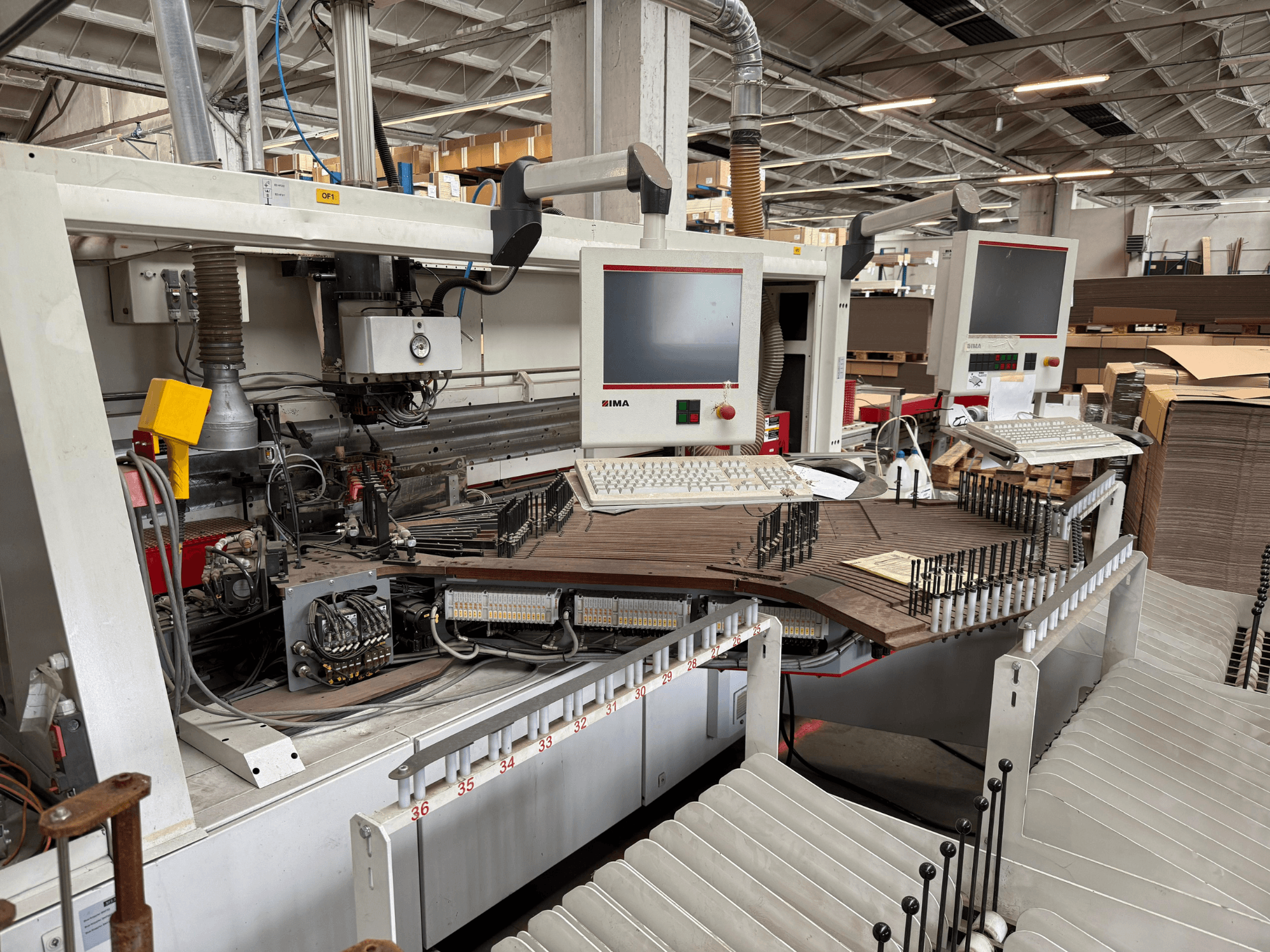

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Información adicional

• Potencia del motor: 2 x 45 kW, 150 Hz

• Velocidad del motor: 9000 rpm

• Alimentación eléctrica: 230 V

• Potencia de calentamiento: 6 x 500 vatios

• Rango de ajuste: Vertical aprox. 17 mm, Horizontal aprox. 30 mm

• Carrera: Máx. 8 mm

• Diámetro del rollo: Máx. 850 mm

• Altura del canto: 14 - 65 mm

• Proyección de la pieza: Mín. 30 mm + grosor del canto, Máx. 80 mm incluido el grosor del canto

• Longitud de la pieza: Mín. 130 mm

• Distancia entre piezas: Mín. 300 mm

• Distancia de la pieza de trabajo: Mín. 990 mm

• Espesor de la pieza de trabajo: Mín. 8 mm, Min. 12 mm con rueda trazadora, Máx. 80 mm

• Proyección de pieza de trabajo de trazado simple: Mín. 30 mm

• Proyección doble de la pieza de trabajo: Mín. 38 mm para máx. 4 perfiles, Máx. 50 mm

• Diámetro del cabezal de corte: 125 mm

• Eje motor: 30 x 68 mm de diámetro

• Rosca interior: M16, dependiendo del motor, izquierda o derecha

• Sección de corte Potencia del motor: 0,20 kW, 200 Hz 400 V, 12000 rpm para máx. 195 mm², Opción: 0,66 kW, Ampliación hasta máx. 1100 mm²

• Diámetro de la herramienta: 160 mm / 48 dientes

• Rango de giro: 0 y 25 grados

• Velocidad de la pieza: Máx. 30 m/min para una sección de canto de 3 x 45 mm

• Voladizo del canto: Canto superior, máx. 3 mm, Canto inferior, máx. 2 mm para cantos rectos

• Material del canto: Canto, máx. 4 mm para madera y plástico; Aluminio, máx. 3 mm
