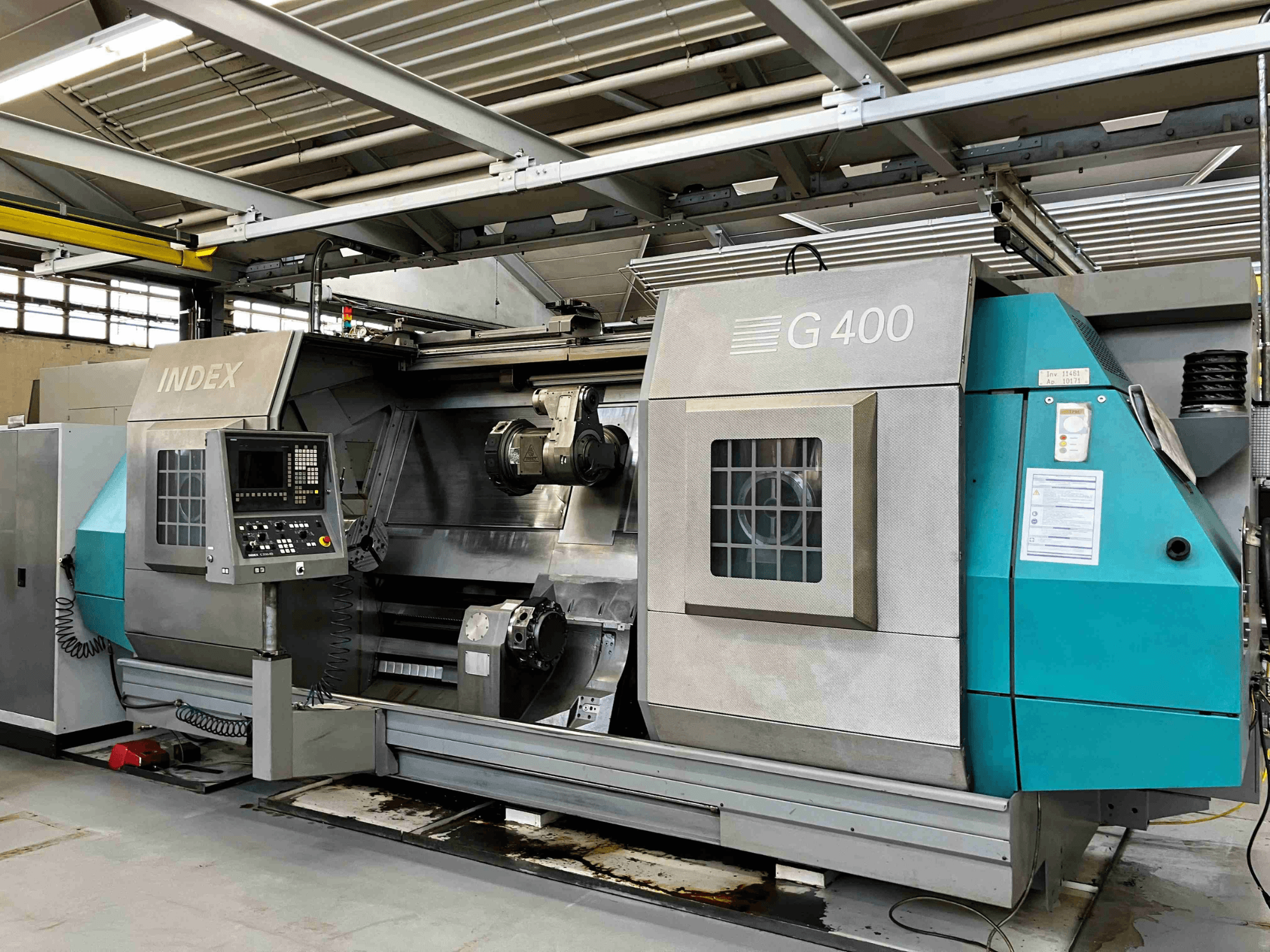

Index - G 400DE-TUR-IND-2008-00002

Husillo principal 0102 de accionamiento directo

Máximo paso de material: 102 mm

Velocidad máxima: 3000 rpm

Diámetro del cojinete delantero: 170 mm

Motor de eje hueco variable

Potencia en el husillo principal D102:

Potencia al 100/40% de ciclo de trabajo 53 kW/68 kW

Par: 675 Nm/900 Nm

Dispositivo de alineación y conmutación del husillo principal D102

Incrementos de 2,5° mediante disco divisor

Cilindro de sujeción hueco de accionamiento hidráulico D102 con control analógico de la carrera de sujeción

Distancia entre materiales: 102 mm

Carrera 48 mm

Fuerza de sujeción máxima (tracción/compresión) 10.900 dN

Dispositivo de presión de sujeción múltiple

Presión de sujeción ajustable de 8 a 80 bar mediante un catálogo de piezas de varias etapas para el cilindro de sujeción del husillo principal. Movimiento de liberación del mandril necesario para pasar a una presión de sujeción inferior.

Portaherramientas 1 (equipamiento de serie)

Carro transversal X, Z, longitud de giro 2000 mm.

Con alimentación interna de refrigerante y válvula de cierre, husillos de bolas D=40 mm

en el eje X, D=50 mm en el eje Z. Accionamientos de los ejes protegidos por embragues de sobrecarga, contrapeso en el eje X.

Eje X Z

Recorrido de trabajo mm: 320 2000

Velocidad de avance rápido m/min: 20 40

Fuerza de avance N: 14000 14000

Sistema de medición del eje X: Escala de vidrio (absoluta)

Eje Z: Codificador ROQ (absoluto)

Carcasa X-Y-Z-B (WT1)

Torreta con motor de corriente alterna, posicionable mediante engranajes rectos, bloqueable hidráulicamente

Pluma del eje Y, montada hidrostáticamente, bloqueable mediante engranajes rectos

Husillo de bolas, D=40 mm

Embrague de sobrecarga

Recorrido: 220 mm

Velocidad de avance rápido: 12 m/min

Fuerza de avance: 24.000 N

Codificador ROQ (abs)

Accionamiento del eje B con motor de CA

Ángulo de giro: 360

Unidad de accionamiento de la herramienta

con dos embragues:

Velocidad máxima: 6.000 rpm

Potencia (25%) a n= 6.000: 17 kW

Par máximo (25%): 37 Nm

Torreta de discos con 12 estaciones sobre carro transversal 1

Sistema portaherramientas DIN 69880-40x63

Mayor repetibilidad durante el cambio de herramienta gracias a las ranuras W adicionales

Unidad multifunción en el carro transversal 1

Velocidad máxima: 6.000/1.500 rpm

Caja de cambios: i=4

Par de giro 36/144 Nm

Herramientas: SK50

Diámetro del cojinete delantero: 75 mm

Paso interno de refrigerante, sujeción por muelle de disco

Portaherramientas 2, derecha - X, Z

Longitud de torneado 2000 mm, preferentemente en

máquina contrahusillo con alimentación interna de refrigerante y válvula de cierre, control de torreta mediante motor AG, husillos de bolas D= 50 mm para eje Z, D= 40 mm para eje X. Accionamientos de los ejes protegidos por embragues de sobrecarga, sistema de contrapeso en el eje X.

Cabezal de torreta orientado a la derecha hacia el contrahusillo.

Eje X Z

Recorrido mm 210 2000

Velocidad de avance rápido m/min 20 40

Fuerza de avance N 8600 14000

Sistema de medición del eje X: escala de vidrio (abs)

Eje Z: Codificador ROD (abs)

Torreta de discos con 10 sobre carro transversal 2

Sistema portaherramientas DIN 69880-40x63

Mayor repetibilidad durante el cambio de herramienta gracias a las ranuras W adicionales

Posicionado por engranaje frontal, bloqueo hidráulico

Contrahusillo D102, tamaño 11-DIN 55026/55021 e ISO 702/1

Longitud de torneado 2000 mm

Deslizamiento del eje Z accionado por motor de CA y husillo de bolas de 50 mm de diámetro

Accionamiento del eje protegido por embrague de sobrecarga

En la posición de trabajo, el carro es sujetado contra el tope por el motor de CA.

El mecanizado de piezas sujetas entre el husillo principal y el contrahusillo no es soportado por el contrahusillo, ni por la fuerza de sujeción axial ni por el control de la posición del contrahusillo del eje Z.

Si se requiere una función de este tipo, la opción de función de contrapunto es necesaria adicionalmente.

Sistema de medición en el eje Z: Encoder ROQ (abs)

Diámetro máximo del material: 102 mm

Velocidad máxima del cabezal: 3000 rpm

Diámetro del cojinete delantero: 170 mm

Avance rápido 30 m/min

Fuerza de avance: 7200 N

Accionamiento trifásico variable (motor de eje hueco de CA).

Potencia del contrahusillo D102:

Potencia al 100/40% de ciclo de trabajo: 53/68 kW

Par: 675/900 Nm

Dispositivo de alineación y conmutación del contrahusillo D102

Incrementos de 2,5 grados mediante disco de indexación.

Cilindro de sujeción hueco de accionamiento hidráulico D102 con control analógico de la carrera de sujeción.

Capacidad de material: 102 mm

Carrera 48 mm

Fuerza de sujeción máxima (tracción/compresión): 10.900 dN

Dispositivo de presión de sujeción múltiple

Presión de sujeción ajustable de 8 a 80 bar (múltiples ajustes disponibles en el catálogo de piezas del cilindro de sujeción). Contrahusillo; movimiento de liberación del mandril necesario para pasar a una presión de sujeción inferior.

Puerta corredera automática, accionada hidráulicamente.

Sistema de control INDEX C200-4D

- Control multiprocesador modular integrado en el sistema de variador digital Simodrive 611 (idéntico al Sinumerik 840D).

- Panel de control - PC compatible AT con sistema operativo Windows y monitor de pantalla plana
