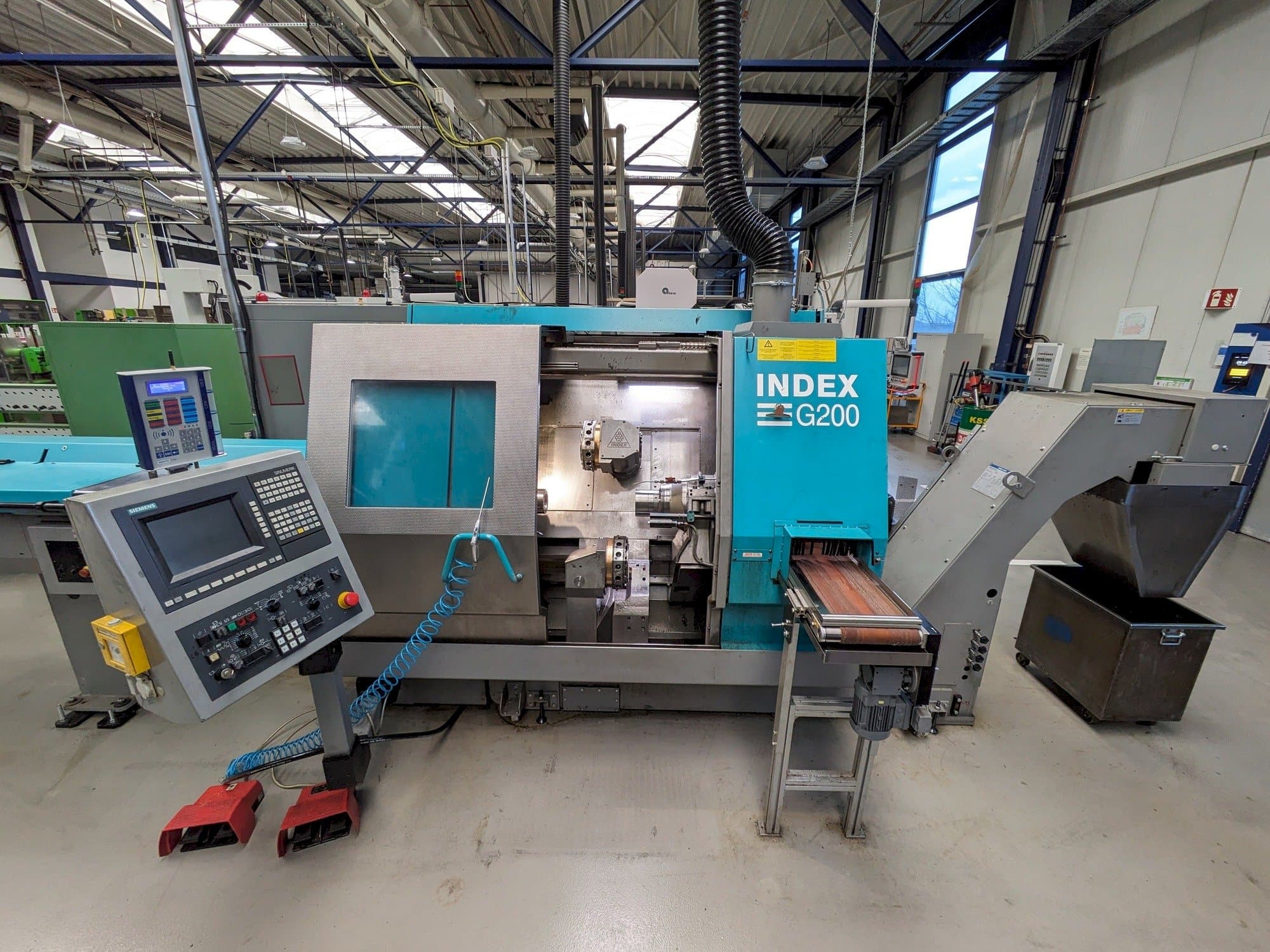

Index - G200 YB RATIOLINEDE-TUR-IND-2016-00001

Equipamiento adicional

• Bomba de refrigerante de alta presión, tobera de aire de escape, instalación y puesta en servicio, aceptación con pieza del cliente, almacén de carga de barras, sistema de extinción por CO2, transporte, línea de lubricante refrigerante.
• Bomba de refrigerante de alta presión conmutable 20 bar
• Boquilla de aire de escape D=150mm / Almacén de carga de barras INDEX-MBL 65/3700 / Sistema automático de extinción de objetos por CO2 Kraft & Bauer
• Nuevo husillo de fresado para la torreta 1 con portaherramientas HSK D-50 / Unidad de refrigeración del armario de distribución / Nueva cinta transportadora con bisagra para virutas / Cinta transportadora hacia la derecha
• Bomba de lubricante refrigerante / Dispositivo de extracción de pórtico con pinza accionada / Dedos de pinza para pieza D 4 45 mm y D 40-60 mm
• Interfaz Unimag para alimentación de barras (opcional)

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Revisada en 2017: bomba de refrigerante de alta presión conmutable de 20 bar, incluido filtro de aspiración / boquilla de aire de escape d=150 mm / cargador de barras (usado, reacondicionado)/ index-mbl 65/3700 (d 10 - 65 mm, máx. 3700 mm) / sistema automático de extinción de objetos por co2 de kraft & bauer con válvula de cierre de aire y válvula de alivio de presión para el torno index g200 / nuevo husillo de fresado para torreta 1 (superior) con portaherramientas hsk d-50, accionamiento manual.

Ventajas técnicas de la máquina

• Ventajas técnicas de la máquina: alta velocidad y potencia del husillo, capacidad de doble husillo, sistema de control avanzado.
• Ventajas cualitativas de la máquina: ingeniería de precisión, seguridad integral y características operativas.
• Eje x: 155 mm (carro transversal 1), 105 mm (carro transversal 2) / eje z: 590 mm (carro transversal 1), 400 mm (carro transversal 2)
• Diámetro máximo de la barra: 65 mm
• Longitud máxima de la pieza: 3700 mm
• Velocidad de desplazamiento rápido: x= 20 m/min, z= 30 m/min, y = 7. 5 m/min (carro transversal 1) / velocidad de desplazamiento rápido: x= 22 m/min, z = 45 m/min (carro transversal 2)
• Sistema de medición de la distancia: escala de vidrio en el eje x, codificador de varilla en el eje z
• Corte de rosca sin mandril de compensación / función transmit/tracyl para eje c / acoplamiento husillo principal/contrahusillo

Más información

Detalles de los carros transversales, portaherramientas, especificaciones de pintura de las máquinas.
