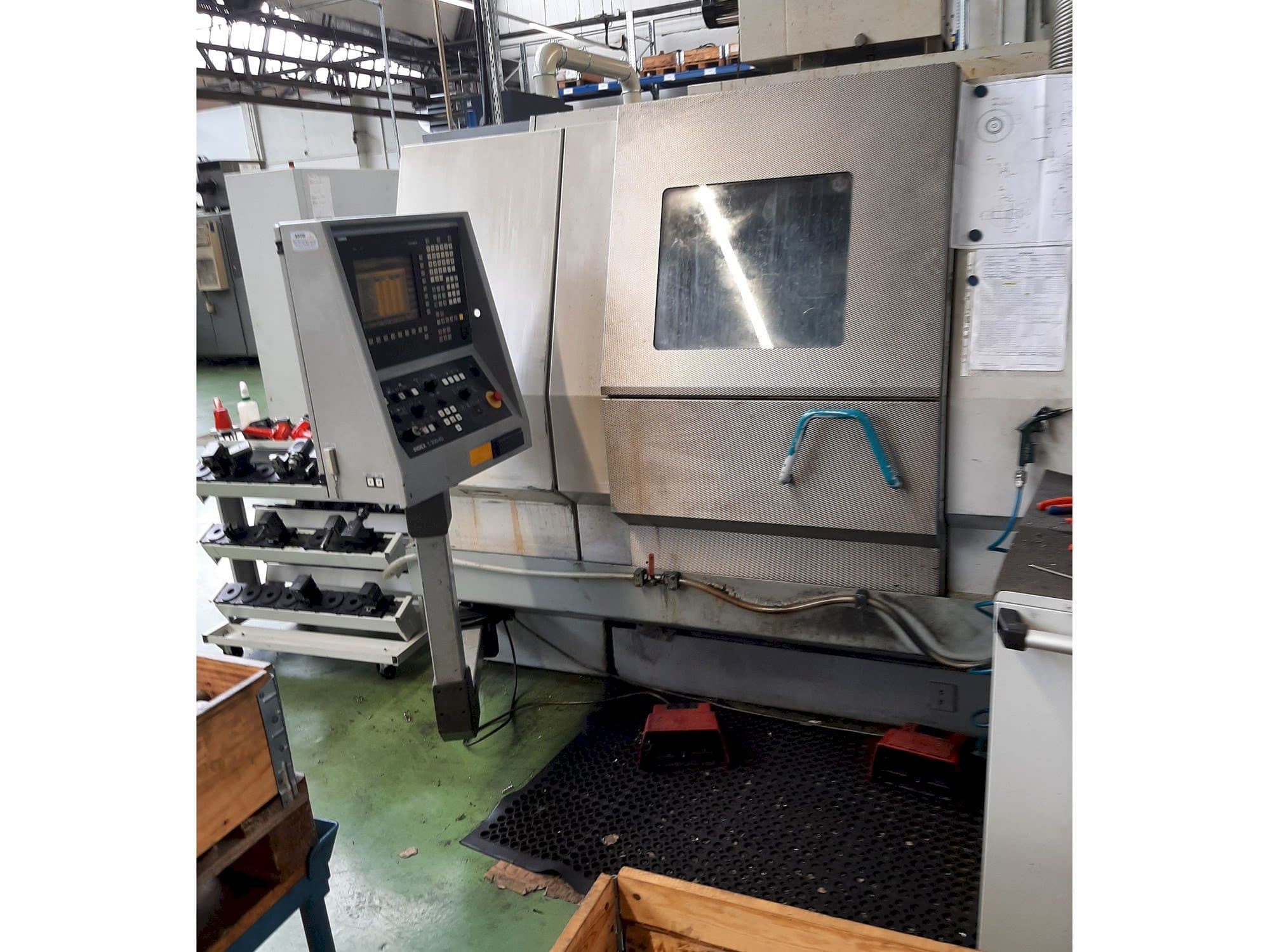

Index - G200DE-TUR-IND-2002-00004

Equipamiento adicional

• El alimentador de barras no está incluido en el volumen de suministro
• El volumen de suministro incluye la máquina herramienta junto con el transportador de virutas, el sistema de refrigeración de alta presión, el sistema de filtrado (vellón) y el transportador de piezas.
• Los portaherramientas montados permanecen en su sitio

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Carrera de trabajo del contrahusillo 445 mm; velocidad de desplazamiento rápido 22. 5 m/min
• Accionamiento del carro en dirección z mediante motor de corriente alterna y husillo de bolas d=32 mm, accionamiento del eje asegurado por embrague de sobrecarga asegurado.
• En posición de trabajo la corredera es por el motor de corriente alterna contra el tope
• Sistema de medición en el eje z de la balanza de vidrio
• Potencia en el contrahusillo: potencia al 100/40 % ed 13/22 kw; par 61/105 nm
• Carro transversal 1 - x/z, con suministro interno de refrigerante y válvula de cierre
• Válvula de cierre, giratoria mediante motor de corriente alterna, tornillos de bola d = 32 mm,
• Accionamientos de ejes asegurados por embragues de sobrecarga, compensación de peso en el eje x
• Sistema de medición escala de vidrio del eje x codificador de varilla del eje z
• Cabezal de torreta con 14 estaciones en el carro transversal 1; orificios de montaje de la herramienta para el vástago del cilindro din 69880 - 25x48 mm, posicionado por el engranaje frontal, bloqueado hidráulicamente

Ventajas técnicas de la máquina

• Carrera de trabajo del eje x/z 120 / 400 mm; carrera de trabajo 105 / 400 mm
• Masa del armario 440 kg
• Admisión del cabezal del husillo ad 140 mm, id 85 mm
• Paso de material máx. Mm 60; diámetro del cojinete delantero 100 mm; accionamiento trifásico ajustable
• Motor de eje hueco: par nm 95/140
• Dispositivo de alineación y conmutación del husillo principal d42/d60/d65, graduación 2. 5 grados a través del disco de indexación
• Cilindro de sujeción hueco d60/20 para pinza y sujeción en el husillo principal, de accionamiento hidráulico, incluida la supervisión del final de la carrera de sujeción
• Fuerza de tracción-compresión ( 57 cm2 ) máx. 45 kn
• 1-dispositivo de presión de sujeción para el cilindro de sujeción en el husillo principal, rango de ajuste de 10 a 80 bar, ajustado a la máxima fuerza operativa de sujeción permitida del medio de sujeción o del tubo de presión
• Contrahusillo d60; admisión del cabezal ad 140 mm, id 85 mm
