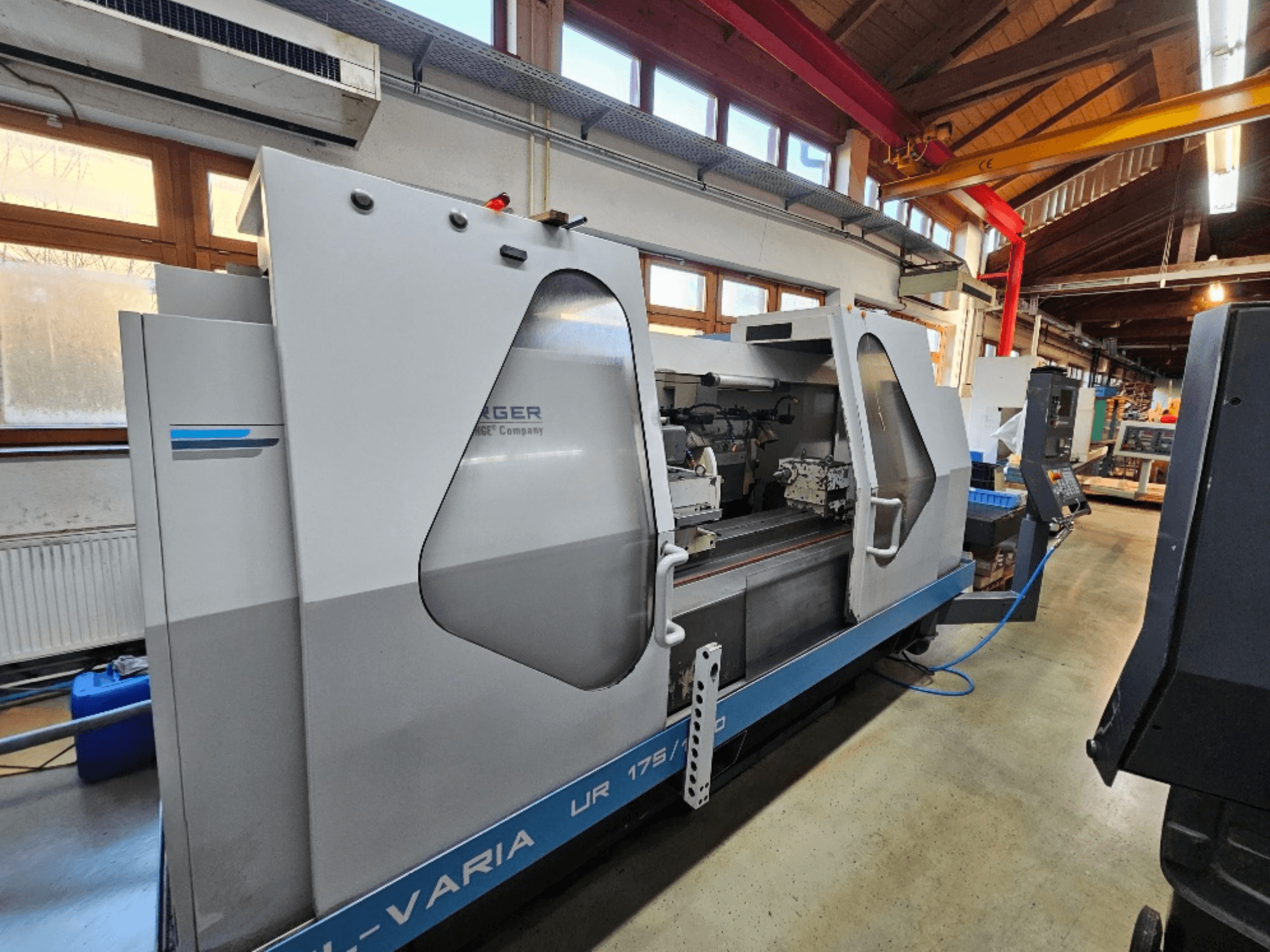

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Capacidad: Altura entre centros 175 mm; entre centros 1000 mm

• Configuración: Dispositivo de rectificado interno; cabezal de rectificado inclinable en el eje B

Cabezal de rectificado y eje B

• Cabezales de rectificado disponibles: R, RS, UR

• Pivote del cabezal R: +30°

• Cabezales RS/UR, indexación de la pieza giratoria:

  • Indexación manual: de 180° a -190°, pasos de 2,5

  • Indexación automática: 180° a -90° (o -30°), pasos de 2,5

• Eje B (cabezales RS/UR): pivote de +180° a -190° (algunas variantes limitadas a unos +30°); resolución 0,1

Cabezal de trabajo

• Cabezal estándar (eje C): pivote de -30° a +120

  • Velocidad del cabezal: hasta 600 rpm (continua)

  • Cono de montaje: MK5; casquillo de reducción MK5/MK4

  • Brida adaptadora: MK5 / DIN 55027 tamaño 5

  • Capacidad de par: 160 Nm

  • Pieza de trabajo máx. entre centros 150 kg

• Cabezal de trabajo con husillo giratorio:

  • Eje C pivotante: -30° a +120

  • Velocidad del husillo: 5-500 rpm (continua)

  • Cono de montaje: MK5

  • Capacidad de par: 320 Nm (incl. dispositivo de sujeción)

  • Pieza máxima entre centros: 220 kg

Contrapunto

• Conicidad: MK4

• Carrera de la caña: 50 mm

• Microajuste (opcional): ±150 µm (±0.006 in)

Muelas y rectificado interior

• Cabezal UR:

  • Muela izquierda máx: 400 × 63 mm

  • Muela derecha máx. (opción) 400 × 50 mm

  • Velocidad periférica máxima: 32 m/s

• Cabezal R

  • Rueda máx: 500 × 100 mm

  • Velocidad periférica máxima: 32 m/s con motor de 7,5 kW; 45 m/s con motor de 9,2 kW

• Cabezal RS:

  • Rueda máx: 500 × 80 mm

  • Velocidad periférica máx.: 32 m/s con motor de 7,5 kW; 45 m/s con motor de 9,2 kW

• Rectificado interior (opción/dispositivo en esta máquina):

  • Taladro de montaje para husillos de alto rendimiento (HJN): 80 mm

  • Taladro de montaje para husillos de alta frecuencia (MFV): 120 mm

Ejes y mesas

• Eje Z (mesa inferior):

  • Velocidad máxima: 15 m/min

  • Resolución: 0,1 µm

  • Recorrido (versión 1000 mm entre centros) 1150 mm

• Margen de giro de la mesa superior (1000 mm entre centros) 0 a +9

• Eje X (carro de rectificado):

  • Recorrido máx.: 320 mm

  • Velocidad máxima: 7,5 m/min

  • Resolución 0,1 µm

Motores de accionamiento

• Carro eje X 0,94 kW (2000 min-¹)

• Mesa eje Z: 0,94 kW (2000 min-¹)

• Indexación / eje B: 0,63 kW (3000 min-¹)

• Husillo de rectificado UR: 4,4 kW a 50 Hz (3000 min-¹) / 5,2 kW a 60 Hz (3600 min-¹)

• Husillo de rectificado R/RS (versión de 7,5 kW): 7,5 kW a 50 Hz (1500 min-¹) / 9 kW a 60 Hz (1800 min-¹)

• Husillo de rectificado R/RS (versión de 9,2 kW): 9,2 kW a 50 Hz (1500 min-¹) / 11 kW a 60 Hz (1800 min-¹)

• Cabezal de trabajo (estándar y giratorio): 3,1 kW (3000 min-¹)

• Bomba hidráulica 0,37/0,44 kW (1500/1800 min-¹)

• Bomba hidrostática 0,37/0,44 kW (1500/1800 min-¹)

Dimensiones, peso, utilidades (versión de 1000 mm entre ejes)

• Espacio de suelo (L × A) 3600 × 2000 mm

• Peso: neto 5000 kg; bruto 6000 kg

• Presión mínima del aire: 4 bar

• Emisión de ruido: 70 dB(A)

Equipamiento adicional

• Sistema de refrigeración con filtro de correa
