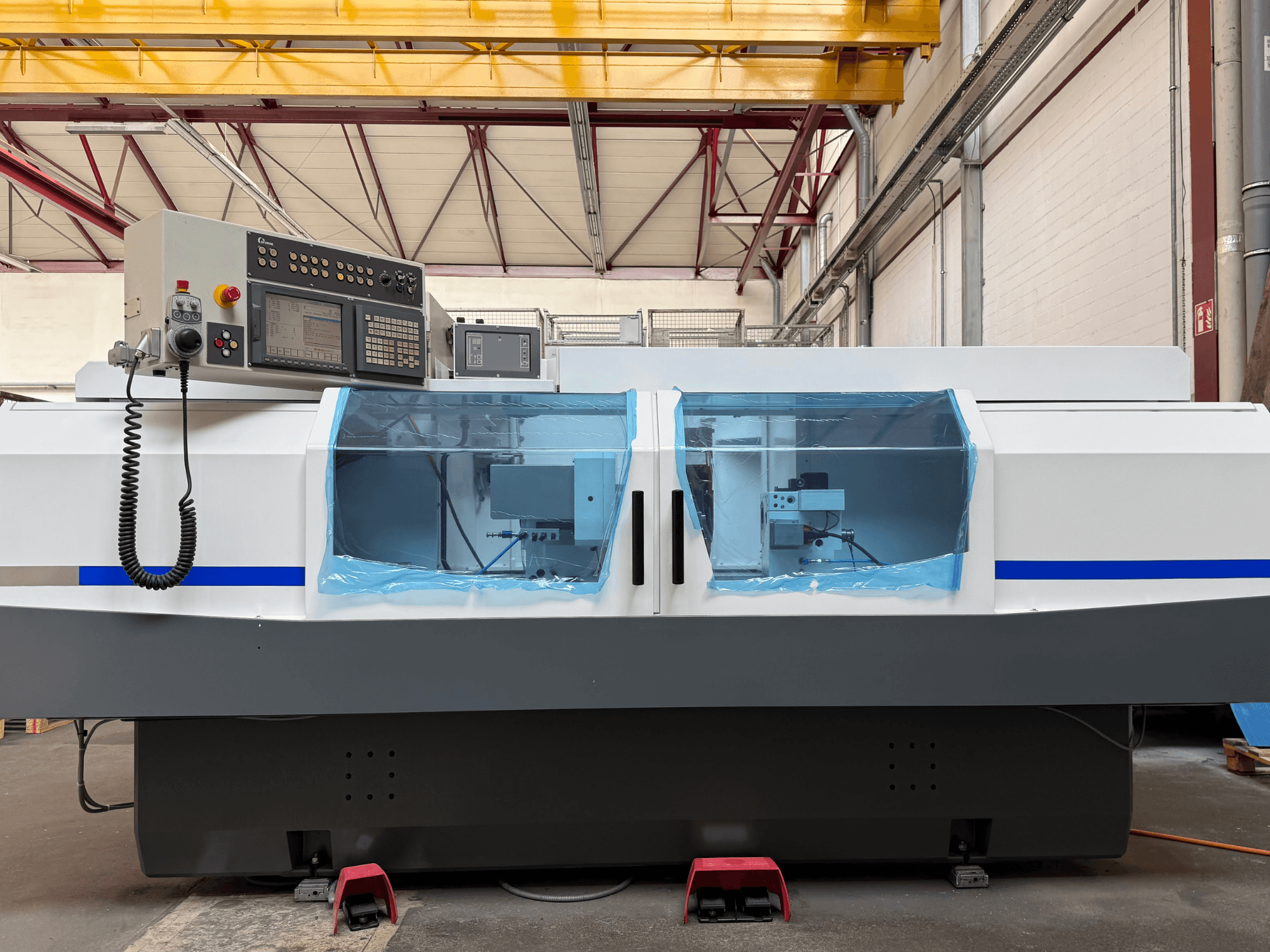

STUDER - S33 CNCCH-GRI-STU-2005-00001

- Revisado por completo en 2026

- Horas de funcionamiento: 0 h tras la revisión

- Altura del centro: 175 mm

- Distancia entre centros: 1000 mm

- Base de la máquina: fundición mineral Granitan S103

- Recorridos: 285 mm (eje X) x 1 150 mm (eje Z)

- Accionamiento del eje X: servomotor de CA y husillo de bolas, ángulo de 0°, velocidad de avance de 0,001 a 5,000 mm/min

- Accionamiento del eje Z: servomotor de CA y husillo de bolas, velocidad de avance de 0,001 a 10,000 mm/min

- Sistema de medición: escala incremental para los ejes X y Z, resolución de 0,0001 mm

- Cabezal de rectificado: universal para rectificado exterior e interior, dentado Hirth de 1° (de -15° a +195°)

- Husillo del motor (pos. 2): 7,5 kW, de 1 400 a 3 200 rpm, velocidad de corte programable máx. 50 m/s

- Protector de rectificado exterior: muela de D. 500 × 63 mm F1 (80 mm F5) con protección automática de contacto

- Husillo de rectificado interno (Pos. 3): Husillo de rectificado interno Studer accionado por correa (180°) con variador de frecuencia

- Portapiezas: universal, montado sobre rodamientos de rodillos, cono MK5, punta exterior cilíndrica de 70 mm de diámetro, diámetro interior del husillo de 28 mm, bloqueo manual del husillo

- Accionamiento del cabezal de trabajo: servomotor de CA de 1,8 kW, rango de velocidad de 1 a 1.500 rpm, velocidad de avance lento de 1 a 50 rpm

- Peso de la pieza de trabajo: máx. 80 kg entre puntas

- Contrapunto: cono MK4, carrera de 35 mm, diámetro del vástago de 50 mm, retracción hidráulica del vástago con control, ajuste fino manual de +/- 0,04 mm

- Elevadores neumáticos: sistema neumático de elevación para facilitar el desplazamiento del cabezal de trabajo y el contrapunto

- Sistema de control: Fanuc 21i-TB con pantalla táctil en color de 10,4", PLC integrado, 32 KB de memoria de usuario y 400 posiciones de almacenamiento de programas

- Alimentación eléctrica: 400 V ± 10 %, 50 Hz ± 1 Hz, tensión de control de 24 V CC

- Equipamiento opcional:

- Detección de contacto Dittel Sensitron 6 con sensor magnético (1 u.)

- Sonda activa Movomatic C25 LP

- 3 unidades de elementos de nivelación

- Unidad de climatización para armario eléctrico

- Unidad de control portátil de Euchner

- Afilador giratorio para rectificado interior

- Posición de estacionamiento para el contrapunto

- 3 husillos de rectificado interior Studer con transmisión por correa (24 000 rpm / 40 000 rpm / 60 000 rpm)

- Pedal para el control manual del eje C con las puertas abiertas

- Pedal para el accionamiento del dispositivo de sujeción (contrapunto)

- Interfaz eléctrica para el afilado rotativo (husillo opcional)

- Control de medición durante el proceso Movomatic ES 124 (cabezal de medición opcional)

- 8 bridas de muela usadas para rectificado exterior

- Varios centros MK4 nuevos

- Diversos abrillantadores

- Capacidades adicionales: apta para el rectificado de roscas y de formas (el software debe solicitarse directamente a Fritz Studer AG)
