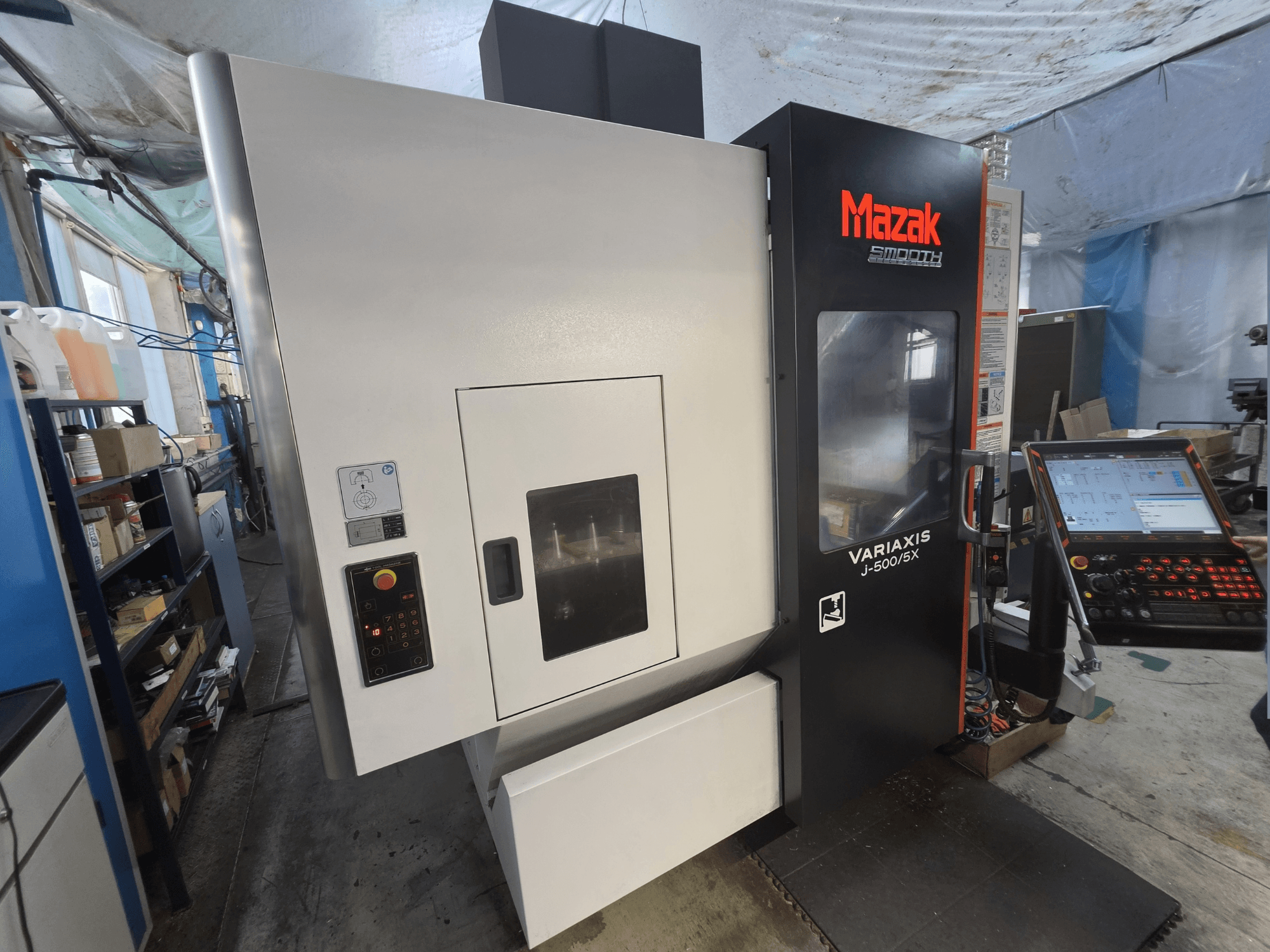

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• Control CNC: MAZATROL SmoothX con pantalla táctil en color de 19 pulgadas

Capacidad de trabajo y recorridos

• Inclinación del eje A: de -120° a +30°

• Rotación del eje C: ±360°

• Incremento de indexación de los ejes A/C: 0,0001°

• Desplazamiento rápido X/Y/Z: 30 000 mm/min

• Avance máximo de corte en X/Y/Z: 30 000 mm/min

• Tiempo de indexación del eje A: 0,6 s por cada 90°

• Tiempo de indexación del eje C: 0,55 s por cada 90° / 1,05 s por cada 180°

Mesa y holguras

• Mesa basculante/giratoria (ejes A/C)

• Dimensiones de la mesa: 500 × 400 mm

• Mesa con ranuras en T (según la configuración final)

• Distancia entre la punta del husillo y la superficie de la mesa (mesa en posición horizontal): 50–560 mm

• Distancia desde la punta del husillo hasta el centro de la mesa (mesa en posición vertical): 40–550 mm

Husillo

• Refrigerador del husillo con depósito de aceite de refrigeración de 16 L

• Orientación del husillo programable en incrementos de 1°

Almacén de herramientas y ATC

• ATC con función de recuperación; pantalla digital del almacén y panel de mando externo

• Selección de herramientas: direcciones fijas con selección automática de la ruta más corta

• Perno de tracción: Yamazaki ANSI

• Longitud máxima de la herramienta: 300 mm

• Diámetro máximo de la herramienta con herramientas adyacentes: 90 mm

• Diámetro máximo de la herramienta con los alojamientos adyacentes vacíos: 130 mm

• Tiempo entre virutas: 6,20 s

Medición y palpado

• Sonda de radio para piezas Renishaw RMP600

• Sistema MAZA-CHECK

• Medición automática de la longitud de la herramienta y detección de rotura de herramienta

• Medición automática de la longitud de la herramienta G37

• Sistema de posicionamiento absoluto

Gestión del refrigerante y de las virutas

• Refrigerante de alta presión a través de la herramienta: aprox. 15 kgf/cm² (≈14,7 bar), aprox. 35 L/min

• Depósito de refrigerante: 300 L

• Sistema de lavado con refrigerante y pistola de lavado manual

• Refrigeración de los husillos de bolas X/Y/Z

• Soplado de aire sobre la pieza de trabajo

Control y software

• CNC MAZATROL SmoothX

• Paquete de programación EIA/ISO

• Control simultáneo de 5 ejes

• Paquete adicional de mecanizado de 5 ejes para SmoothX

• Rotación de coordenadas 3D

• Roscado sincrónico suave

• Constante de pendiente G00 (optimización de la marcha rápida)

• Reinicio suave

• Plano de mecanizado inclinado

• Avance inverso en función del tiempo

• Desplazamientos de trabajo ampliados: 300 pares

• Macros variables: 600 variables

• Mecanizado de alta velocidad y suavizado

• Compensación geométrica para ejes rotativos

• Interfaces: USB, LAN, tarjeta SD

Características de construcción, seguridad y otras

• Volante electrónico

• Torre de señales tricolor

• Encendido y apagado automáticos de la máquina y precalentamiento

• Guías lineales de rodillos

• Carcasa completa con cubierta superior; puerta de acceso para el operario con enclavamiento

• Iluminación de la zona de trabajo

• Escudo de seguridad inteligente (ISS)

• Marcado CE

Equipamiento adicional

• Transportador de virutas con cinta y bisagras en el lado derecho de CROWTHER (para el mecanizado de acero)

• Unidad de extracción de neblina GX500 con preparación para la extracción

• Transformador de potencia para el mercado europeo

• Kit de instalación de la máquina

• Manuales y etiquetas de seguridad en polaco
