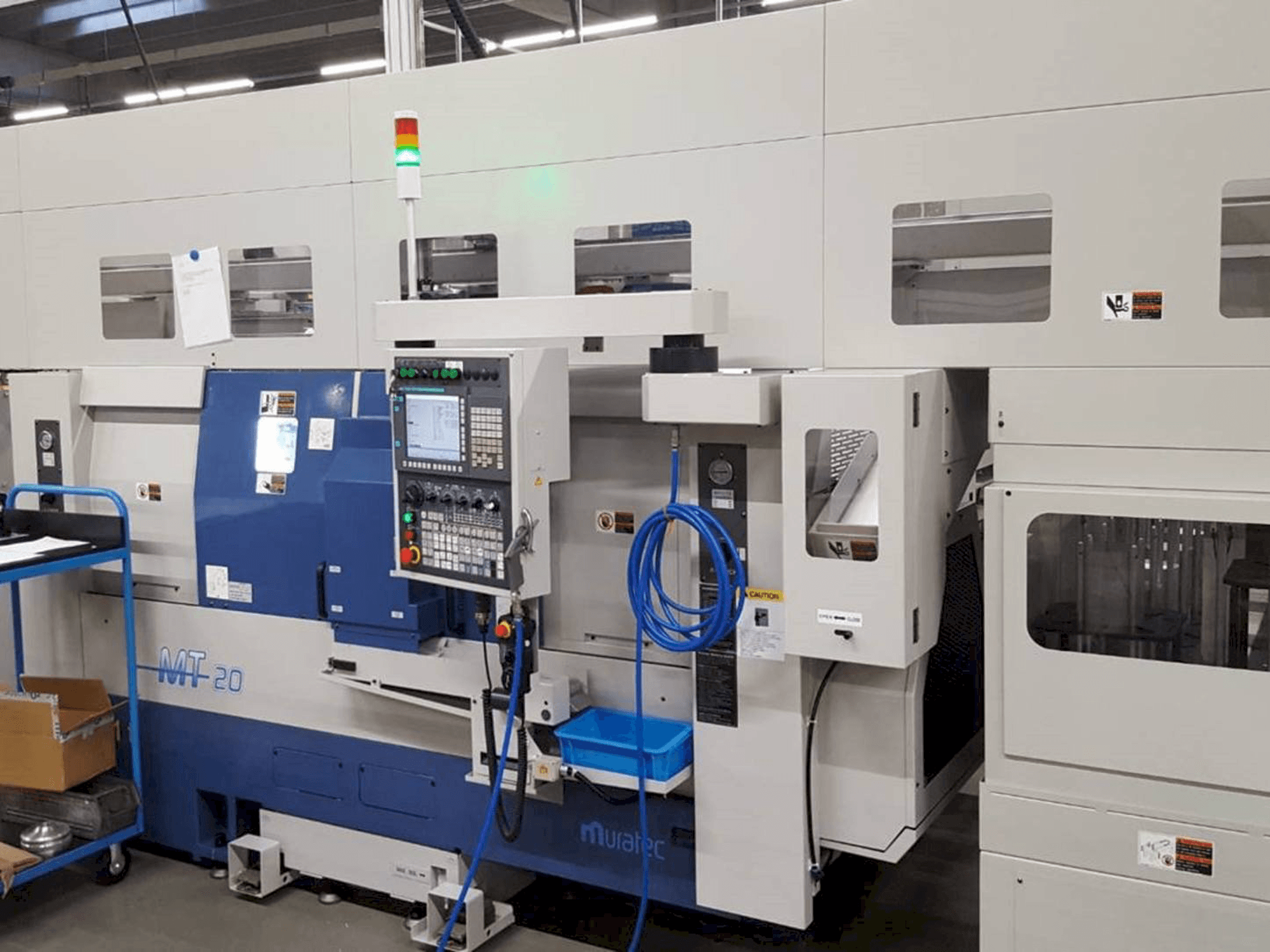

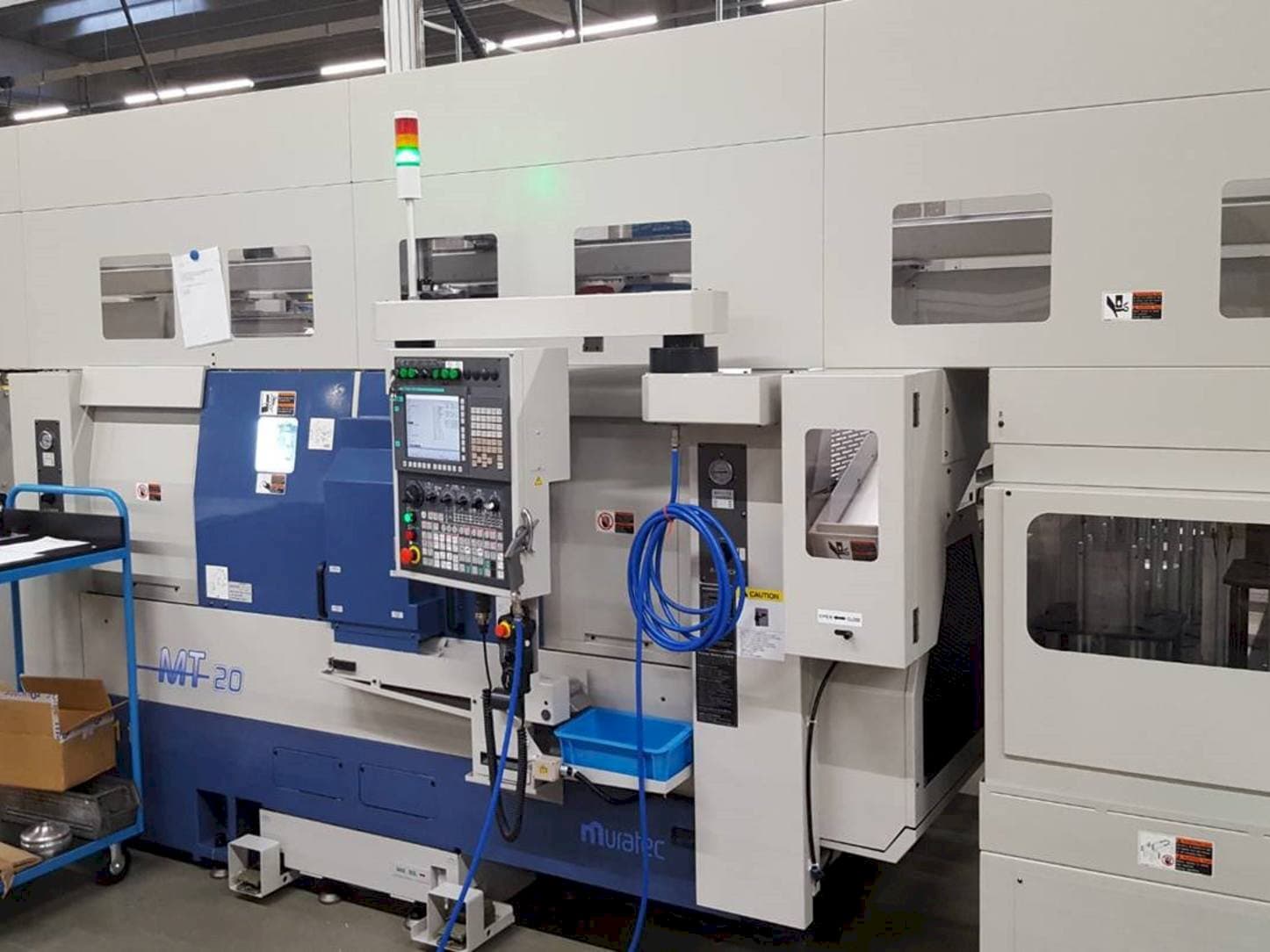

Muratec - MT 20 GYMCES-TUR-MUR-2012-00001

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Máquina en muy buen estado
• Limpieza automática mediante aire y refrigerante para cada cabezal, limpieza interna de virutas mediante chorros y lluvia de refrigerante, control y seguimiento automático de esfuerzos y monitor de consumo de herramienta, sistema de transferencia de piezas entre cabezales con control automático de par.
• Sistema cnc, servos, tarjetas y motores fanuc, puertos para comunicación vía tarjeta pcmcia y puerto rs232, amarre de herramientas con sistema bmt. Dos placas hidráulicas kitagawa de 210 mm, tiempo de indexación de cambio de torreta 0. 2 segundos.
• Pedal de apertura y cierre para ambas placas, distancia husillo principal - contrahusillo máx. 1150 mm,
• Potencia de los motores de accionamiento de las herramientas motorizadas 3 kw, velocidad de las herramientas accionadas 3500 rpm, par de arranque de las herramientas motorizadas 148 nm.
• Rápida velocidad de movimiento de la torreta de 24, 20 y 20 m/min para los ejes z, y y x, equipamiento completo que incluye portaherramientas estáticos de exterior e interior.
• Transportador trasero de virutas tipo bisagra.
• Transformador eléctrico.

Ventajas técnicas de la máquina

• Agujero de la barra 65 mm.
• Máquina con dos cabezales, ambos con eje c, máquina con dos torretas superiores, ambas con eje y.
• Brazos de medición de herramientas automáticos renishaw en cada cabezal, salida de aire y refrigerante a través de ambos husillos.
• Central de refrigeración independiente de alta presión a 50 bares, estación de refrigeración daikin para el control de la temperatura del refrigerante.
• Par de arranque del motor 320 nm, torretas de 15 posiciones, todas ellas motorizadas.
• Interfaz para instalación de cargador de barras, robot tipo pórtico de 3 ejes para carga y descarga de piezas.
• Doble muñeca en robot, volante a distancia y programación independiente para robot, programación digitalizada mediante plc de robot de pórtico.
• Velocidad de movimiento rápido del robot 120,110 y 35 m/min para los ejes z, y y x, función de reintento de carga de pieza por mal apoyo. (reintento)
• Lubricar todos los ejes del robot con aceite y grasa, función de reintento de carga de piezas por mal apoyo. (reintento)
• Almacén de carga y descarga de material con 14 palets, departamento de descarga opcional de piezas acabadas en el lado izquierdo de la máquina, estación de verificación, comprobación y medición de piezas acabadas.
