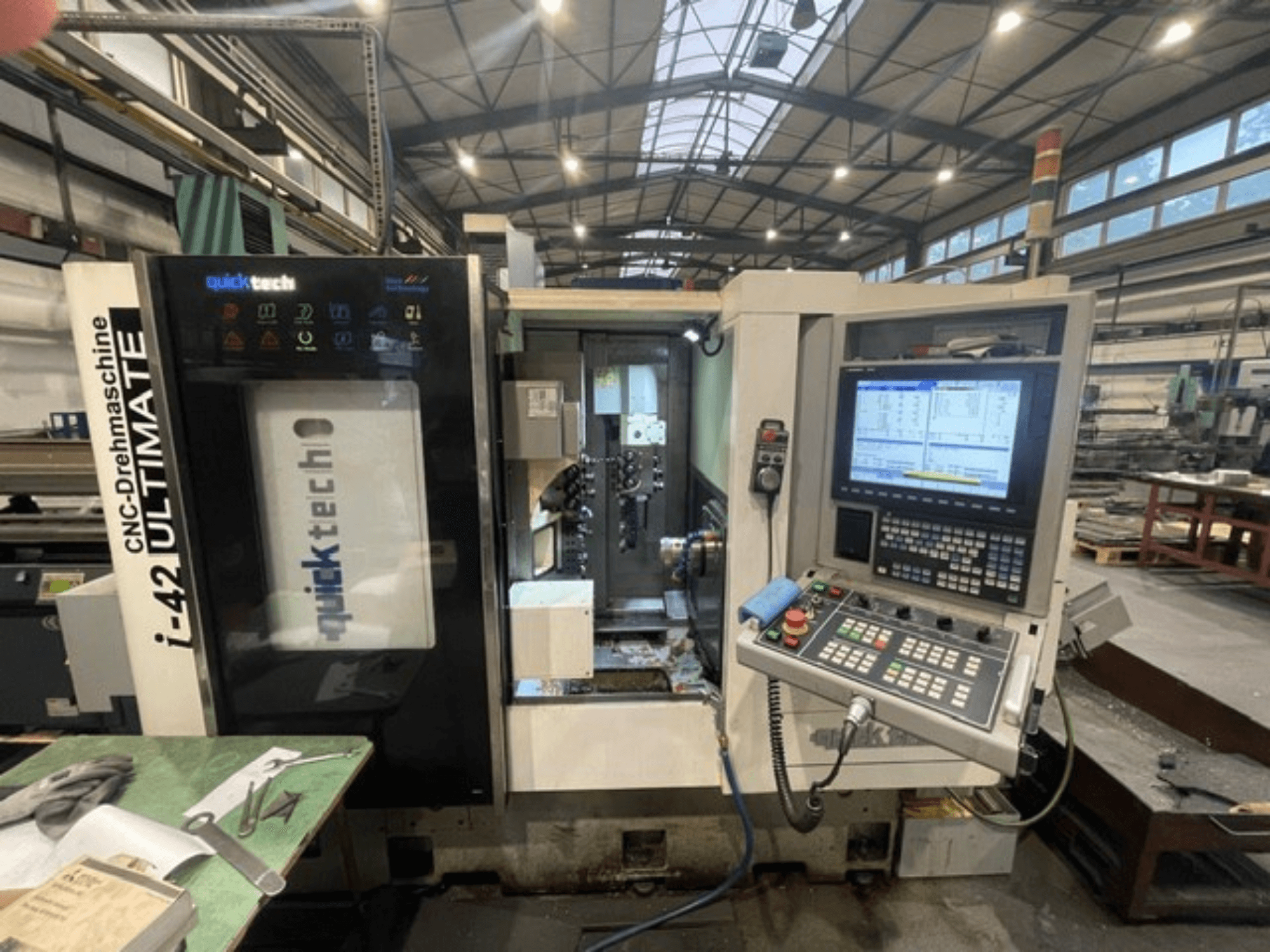

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Control

  • CNC Mitsubishi M720

  • Pantalla LCD en color de 15

  • Puerta con indicadores LED

  • Señalización de funcionamiento e interruptor de alarma automático

  • Comunicación/interfaz integrada con el alimentador de barras

  • Marca CE

  • Guía/manual

• Husillo principal

  • Diámetro del rodamiento: 100,0 mm

  • Diámetro máx. de la barra: 42 mm

  • Longitud máxima de mecanizado: 250,0 mm

  • Pinza: DIN-173E42B

  • Nariz del husillo: A2-5

  • Agujero del husillo: 44,0 mm

  • Eje C: 0,001

• Contrahusillo

  • Diámetro máx. de la barra: 42 mm

  • Longitud máxima de mecanizado: 100 mm

  • Pinza: DIN-173E-42B

  • Nariz del husillo: A2-5

  • Velocidad: 4000 rpm

  • Potencia: 3,7 kW

  • Eje C1: 0,001

• Recorridos y ejes

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Servomotores (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 kW cada uno

  • Indexación desde la posición de la herramienta 0.3 s

  • Tiempo de cambio de herramienta (corte/corte) 0.6 s

• Cabezal de herramienta (principal)

  • Tipo combinado

  • Herramientas: 6 externas, 5 internas

  • Tamaño de herramienta externa: 20,0 × 20,0 mm

  • Herramienta interna máx: ER20 / 20,0 mm

• Herramientas accionadas (principales)

  • Eje B con 12 herramientas accionadas

  • Potencia: Mitsubishi AC Servo, 15 kW

  • Velocidad: 4000 rpm

  • Tamaño máximo de herramienta: ER-20

  • Diámetro máx. de perforación: 12 mm

  • Rosca máx: M10 × 1.5

• Cabezal de la herramienta (contador)

  • Tipo combinado

  • Herramientas: 5 externas, 9 internas

  • Tamaño de herramienta externa: 20,0 × 20,0 mm

  • Herramienta interna máx: ER20 / 20,0 mm

• Herramientas accionadas (contador)

  • Número: 6 (3 axiales, 3 radiales)

  • Potencia: Mitsubishi AC Servo, 1,5 kW

  • Velocidad: 4000 rpm

  • Tamaño máximo de herramienta: ER-20

  • Diámetro máx. de perforación: 12 mm

  • Rosca máx: M10 × 1.5

• Sistema hidráulico

  • Motor hidráulico 0,75 kW

  • Presión máxima del sistema: 50 kg/cm3

• Sistema de lubricación

  • Motor de lubricación: 25 W

  • Capacidad del depósito: 2 l

• Sistema de refrigeración

  • Depósito de refrigerante: 200 l

  • Motor del refrigerante 1/4 CV

  • Presión del refrigerante: 2,5 MPa

• Longitud: 2900 mm (3500 mm incluyendo el transportador de virutas, que forma parte de la máquina)

• Equipo estándar incluido

  • Equipo básico con herramientas

  • Portaherramientas y juego de pinzas

  • Lubricación automática

  • Extractor de virutas/transportador de virutas (integrado, según nota de dimensiones)

  • Extracción de piezas (pala) - si está integrada

  • Pantalla LCD en color de 15

  • Señalización de funcionamiento e interruptor de alarma automático

  • Guía/manual

  • Puerta con indicadores LED

Equipamiento adicional

• Alimentador automático de barras, longitud 1200 mm

• Cinta de retirada de piezas

• Pala de retirada de piezas (si se suministra como unidad externa)

• Transformador 380-440 V, 60/50 Hz
