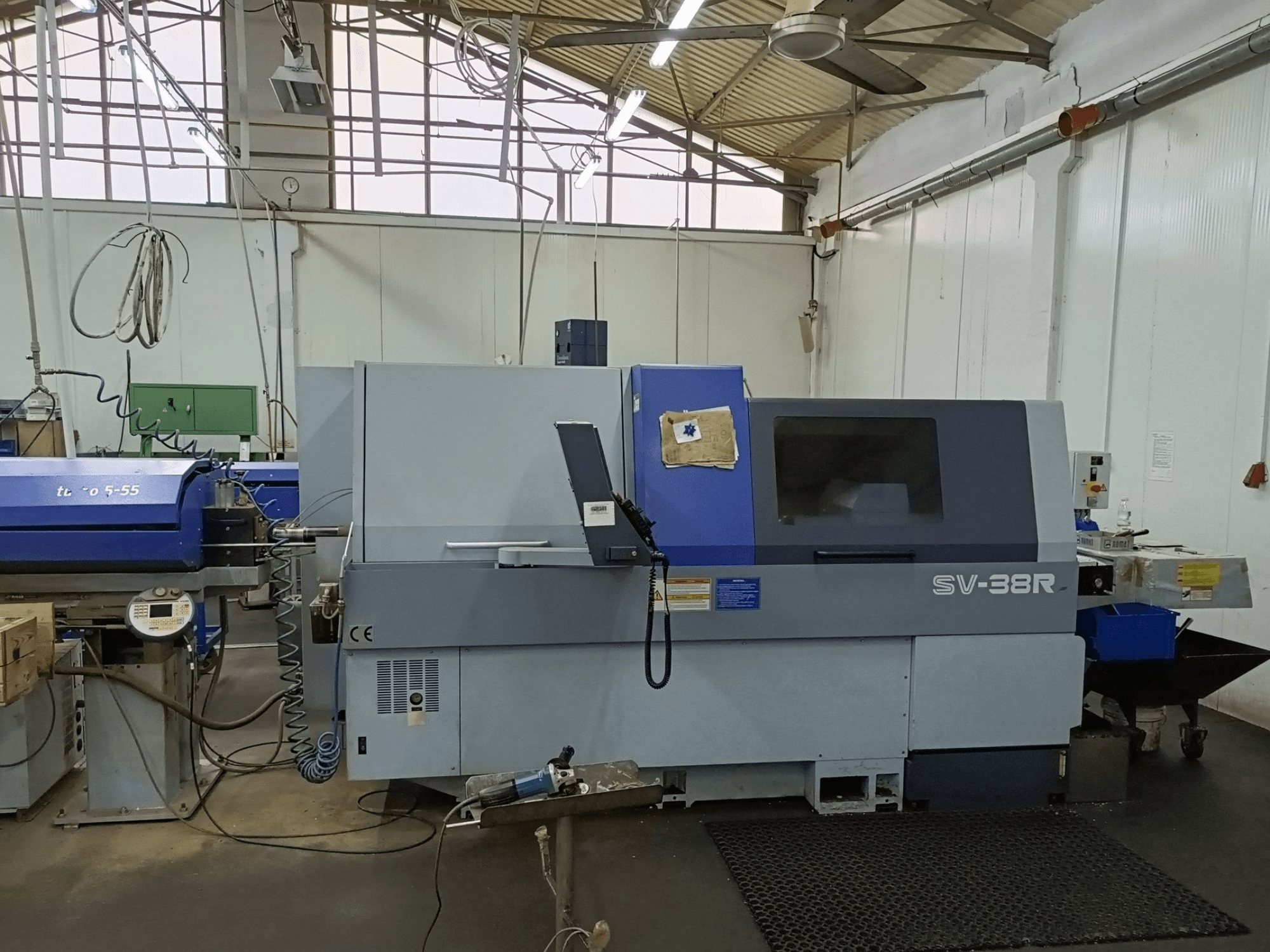

STAR MICRONICS - SV-38R type BPL-TUR-STA-2015-00001

• Diagrama de ejes: X1, Y1, Z1, X2, Y2, Z2, X3, Y3, Z3, B3, C1, C2

• Capacidad de mecanizado:

  • Diámetro máximo de torneado: 38 mm

  • Recorrido máximo del cabezal: 350 mm

  • Desplazamiento rápido: X1/X2/X3/Y1/Z1/Z2/Z3 30 m/min; Y2 20 m/min; Y3 15 m/min

• Husillo principal:

  • Control del eje C

  • Potencia del motor: 7,5 kW en continuo / 11 kW (10 min, 25 % de carga)

  • Pinza del husillo principal

  • Casquillo guía giratorio síncrono con soplado de aire

• Husillo secundario:

  • Velocidad máxima: 7.000 rpm

  • Control del eje C

  • Potencia del motor: 5,5 kW en continuo / 7,5 kW (10 min, 40 % de carga)

  • Pinza del subhusillo

  • Soplado de aire

• Sistema de herramientas:

  • Portaherramientas múltiple de 5 posiciones

  • Torreta portaherramientas de 10 posiciones

  • Unidad de mecanizado trasero de 8 husillos

  • Taladrado frontal: 3 herramientas por estación

  • Diámetro máximo de taladrado: 23 mm

  • Capacidad máxima de roscado: M16 × 2,0

• Herramientas motorizadas:

  • Portaherramientas múltiple: 4 posiciones motorizadas; velocidad máxima 6.000 rpm; motor de 2,2 kW

  • Torreta: 2 herramientas motorizadas por estación; velocidad máxima 5.700 rpm; motor de 2,7 kW en continuo / 4 kW (5 min, 30 % de carga)

  • Diámetro máximo de taladrado (accionado): 10 mm

  • Capacidad máxima de roscado (motorizada): M8 × 1,25

• Equipamiento integrado/de serie:

  • Detección de rotura de la herramienta de corte

  • Lubricación centralizada automática

  • Unidad hidráulica

  • Unidad neumática

  • Indicador de nivel de refrigerante

  • Interruptor de detección de fugas

  • Iluminación de la zona de trabajo

  • Interfaz RS-232C

• Horas de funcionamiento y contadores:

  • En marcha: 24 295 h 59 min

  • Funcionamiento: 21 038 h 55 min 37 s

  • Corte: 6.872 h 30 min 44 s

Equipamiento adicional

• Alimentador de barras: FMB Maschinenbau, modelo FMB turbo 5-55 / 3200 A (año 2016)

  • Longitud máxima de la barra: 3.200 mm

  • Rango de diámetros de barra según especificaciones suministradas: 5–65 mm (a confirmar con la documentación del alimentador)

  • Velocidad de avance: 0–1.000 mm/s; velocidad de retorno: 0–1.000 mm/s

  • Interfaz del alimentador de barras

  • Nota: El diámetro real de mecanizado está limitado por el torno a 38 mm

• Transportador de piezas acabadas
