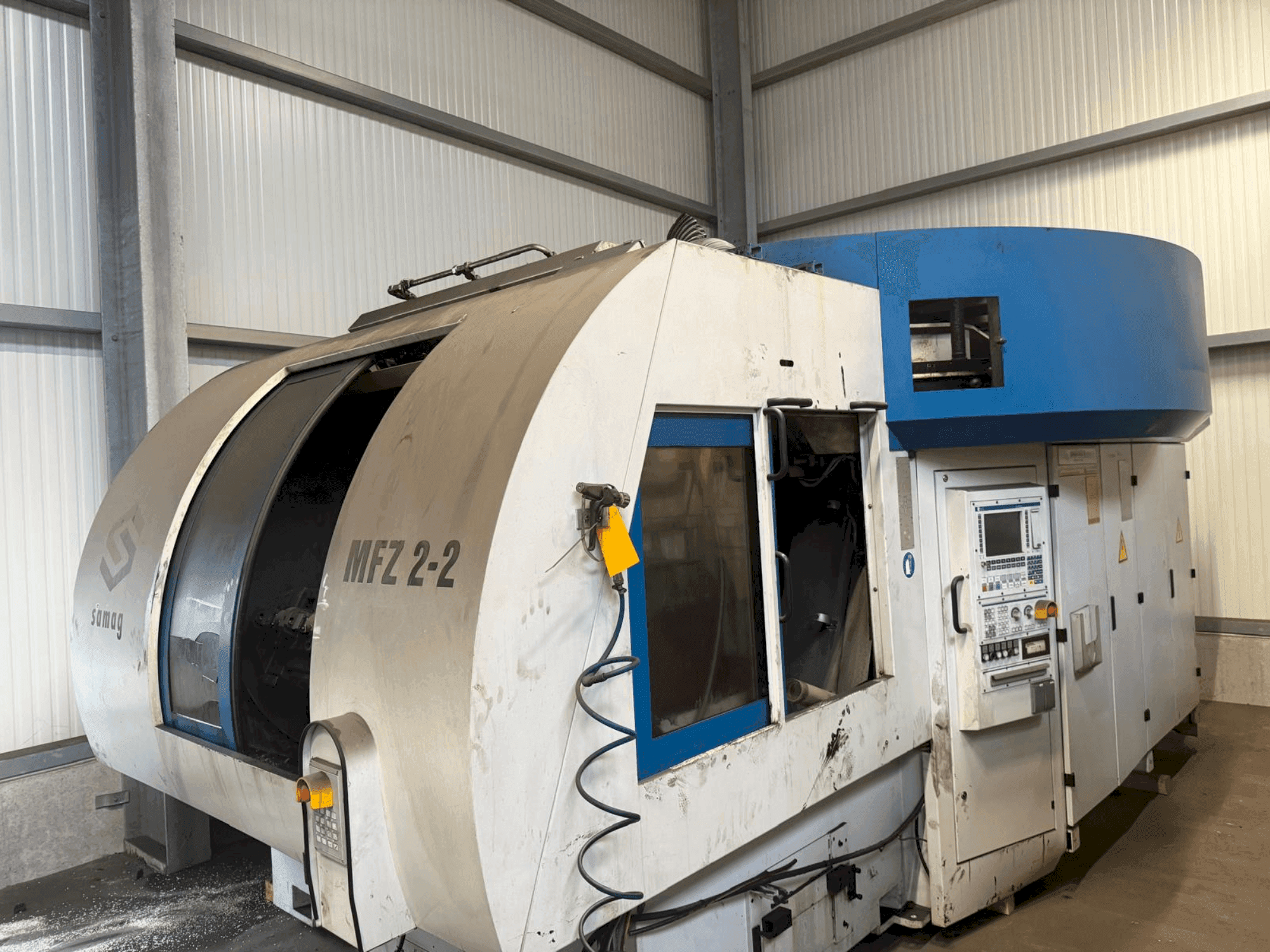

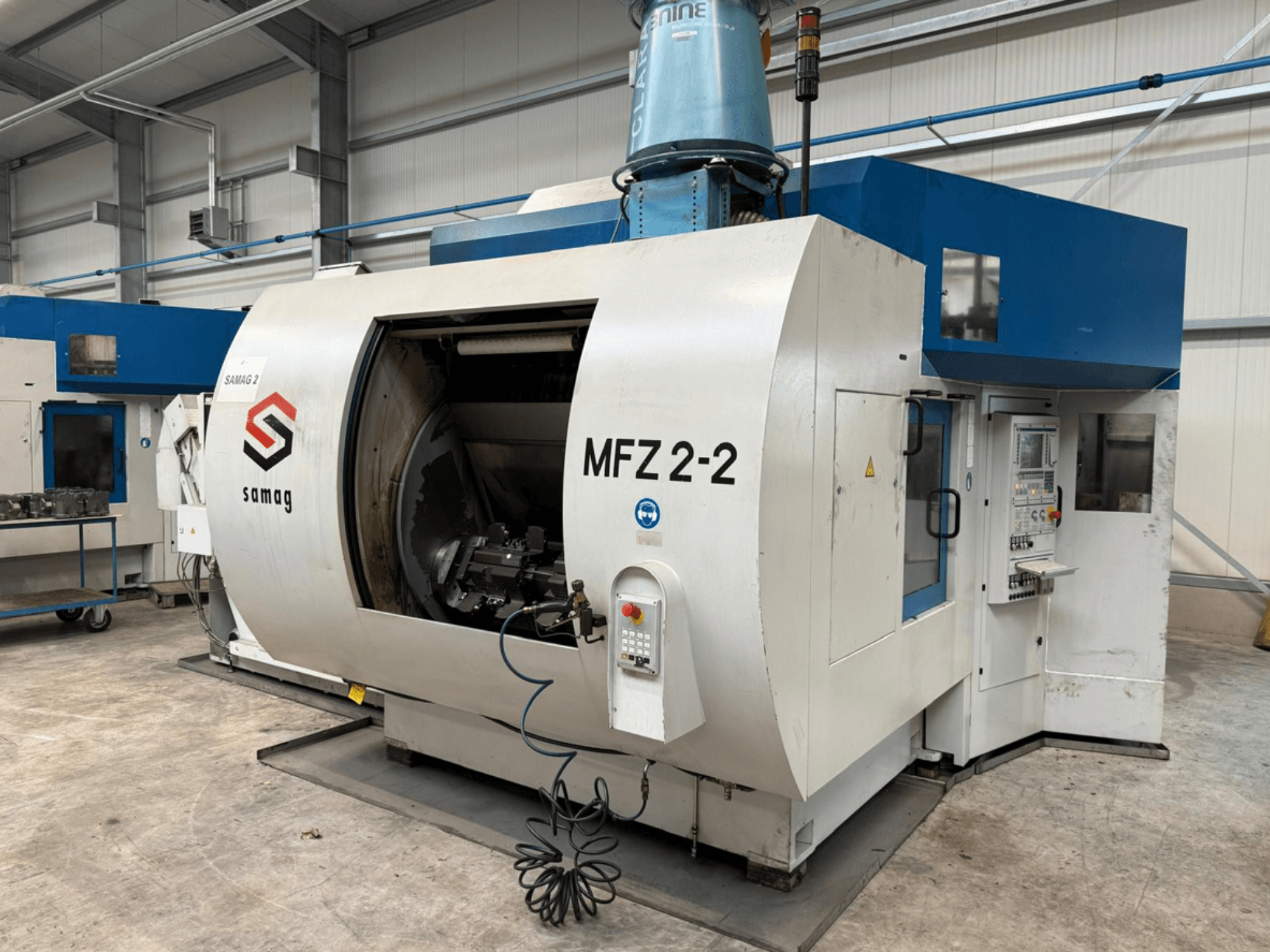

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Almacenamiento de herramientas

  • Tipo: Decágono

  • Número de ubicaciones de almacenamiento: 100 (2x50)

  • Número de casetes: 10

  • Ubicaciones de los casetes: 10

  • Paso de casete: 90 mm

  • Velocidad máxima del cargador de casetes: 8,3 min.

  • Tiempo de retardo desde la velocidad máxima del almacén de casetes hasta la parada: 300 ms

  • Masa máx. de carga de la herramienta: 280 kg

  • Peso máx. de la herramienta (pinza de plástico): 6 kg

  • Peso máx. de la herramienta (pinza de acero): 8 kg

  • Diámetro máx. de la herramienta con ubicaciones adyacentes libres: 160 mm

  • Eje de rotación: 10x36

  • Tiempo de cambio del cassette más cercano (izquierda/derecha) 1.5 s

  • Cambio de herramienta en el husillo (media de viruta a viruta sin rotación de la rueda, VDI 2852): 4.5 s

• Ejes y recorridos

  • Recorridos de desplazamiento: Carrera de trabajo Y (vertical) 500 mm; Carrera total Y (vertical) incl. cambio de herramienta 775 mm

  • Aceleración del eje (X/Y): 0,6 xg, 0,8 xg

• Accionamiento del husillo principal

  • Unidad de husillo: Husillo de alta frecuencia GMN HCS 220-16000/28

  • Distancia entre husillos 450 mm

  • Diámetro del manguito: 220 mm

  • Peso de la unidad de husillo: 110 kg

  • Motor de accionamiento 1FE1 083-4WN11-1BA2

  • Par (S1): 65 Nm

  • Par (S2): 74 Nm

• Unidad portapiezas (unidad de giro del eje W)

  • Tiempo de giro 180 4.5 s

  • Diámetro plato/contracojinete: 500/345 mm

  • Velocidad de accionamiento/contracojinete (máx.): 15/20 min

  • Momento de inercia de la masa: 140 kgm².

  • Momento de vuelco admisible: 8000 Nm

  • Momento tangencial admisible (accionamiento/contracojinete): 10.000/5.000 Nm

  • Fuerza de bloqueo del engranaje Hirth a 100 bar (accionamiento/contracojinete): 190/175 kN

• Portapiezas eje A1/A2

  • Ángulo de tronzado: 3

  • Tiempo de giro 180 3.5 s

  • Diámetro plato/contracojinete: 345 mm

  • Velocidad (máx.) 20 min

  • Momento de inercia de la masa: 20 kgm

  • Momento de vuelco admisible 3.000 Nm

  • Par tangencial admisible (accionamiento/contracojinete): 5.000 Nm

• Tensión de red: 400 V

• Frecuencia: 50 Hz

• Tensión de control DC 24 V

• Potencia nominal: 72 kW

Equipamiento adicional

• Sistema de lubricante refrigerante (gestión de virutas)

  • Tipo: Cinta transportadora rascadora

  • Dimensiones (L x A x A): 2885 x 1095 x 1830 mm

  • Altura de descarga: 1020 mm

  • Tamiz de separación: 500 μm

  • Volumen de llenado: 100 l

  • Bomba de aguas residuales: 380 l/min a 1,6 bar

• Unidad central de refrigeración

  • Tipo: DK 160-V/SO

  • Capacidad de refrigeración: 1900 W

  • Temperatura ambiente mín./máx: 10/40 °C

  • Temperatura máx. de salida del agua: 20 °C

  • Temperatura de condensación: 40 °C

  • Refrigerante R134a, 2 kg

  • Potencia eléctrica conectada: 5,1 kW

• Masas periféricas

  • Masa del depósito de agua limpia (vacío) 930 kg

  • Masa del transportador de virutas (vacío) 450 kg

• Una máquina de sacrificio (opcional)

• Datos en 3D/CAD de la torre de sujeción (posibilidad de 3 sujeciones) (opcional)

• 2 torres de recambio y paquete de piezas de repuesto (opcional)
