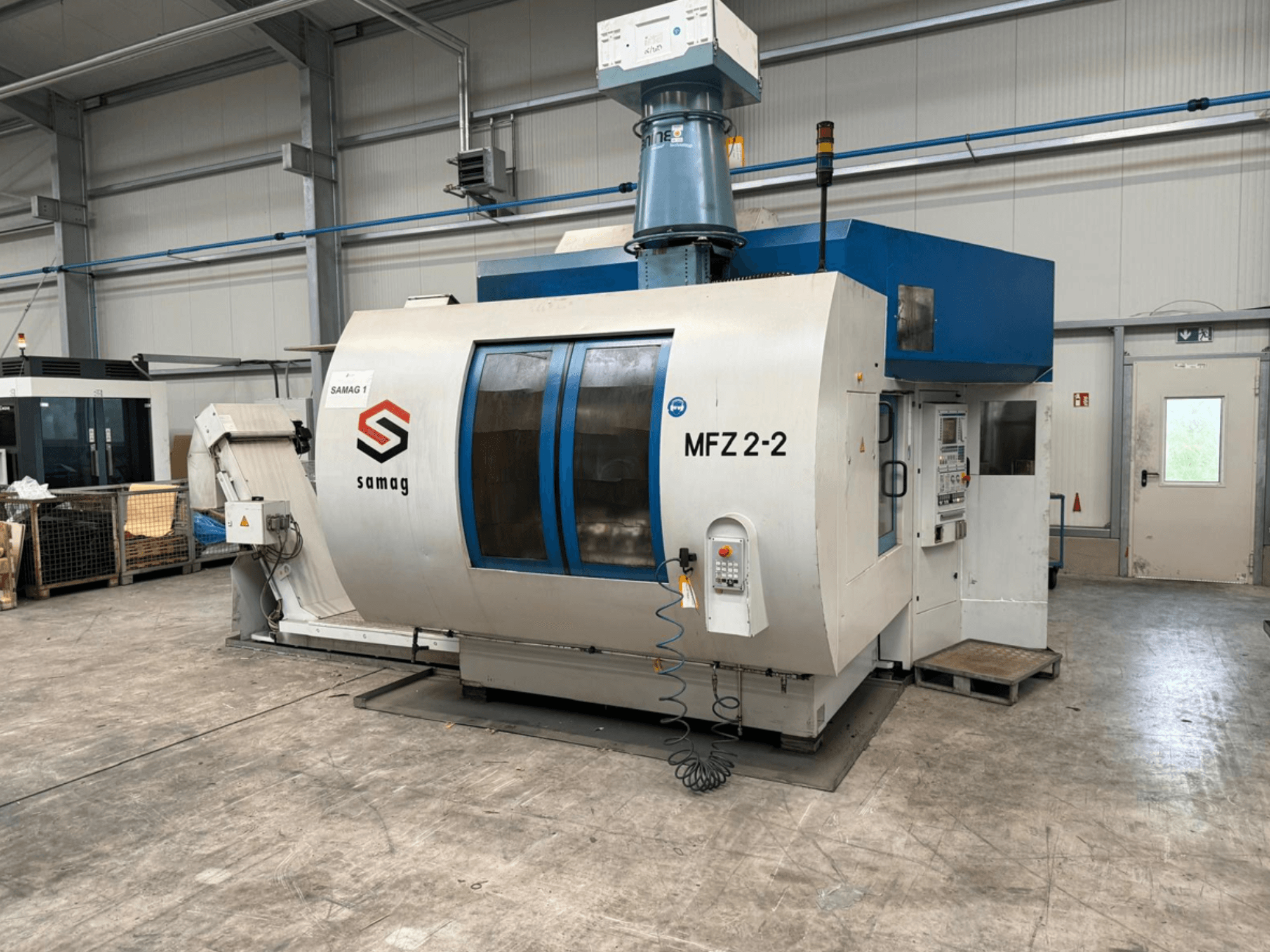

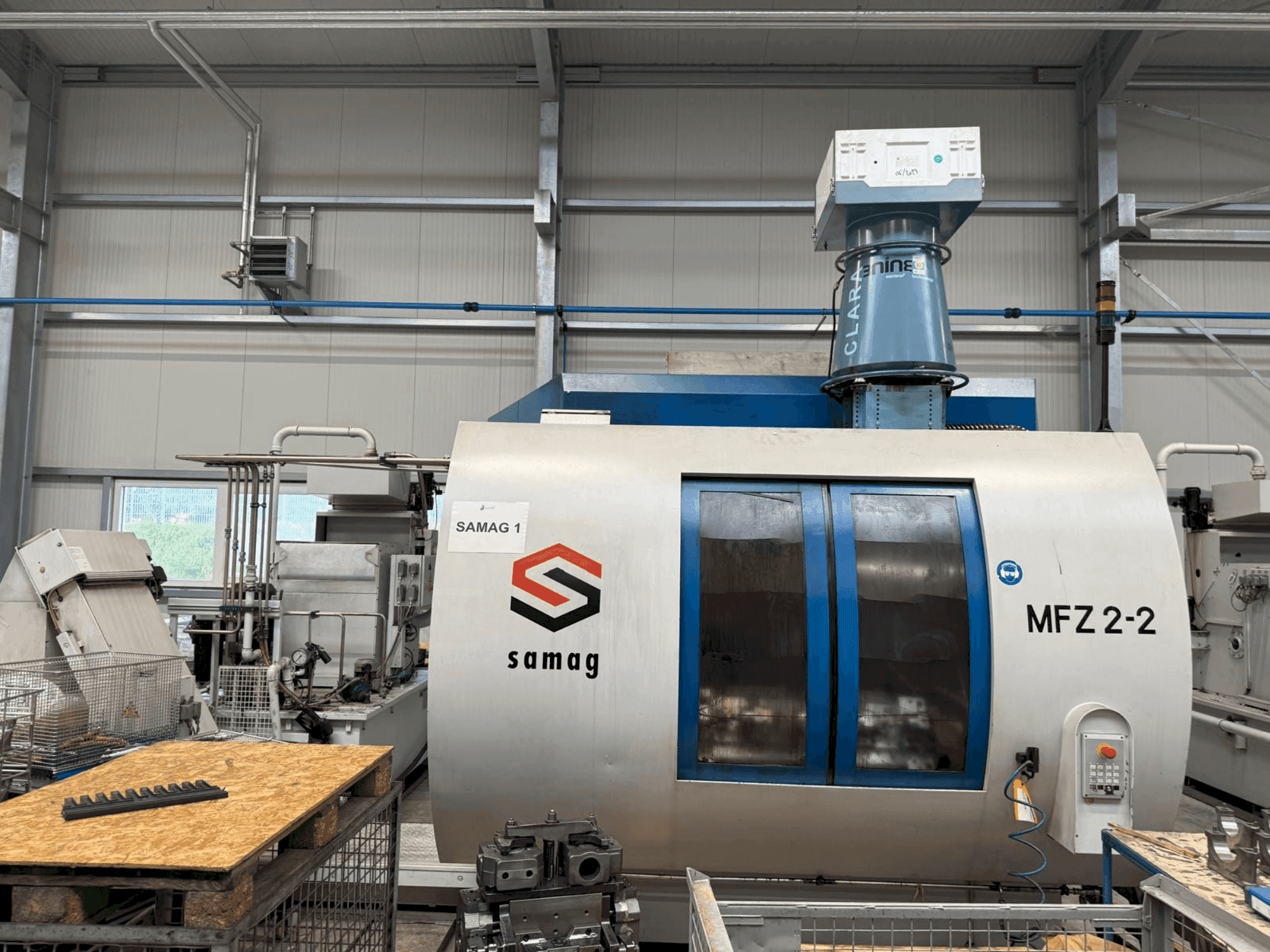

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Almacenamiento de herramientas

  • Tipo: Decágono

  • Número de ubicaciones de almacenamiento: 100 (2x50)

  • Número de casetes: 10

  • Ubicaciones de los casetes: 10

  • Paso de casete: 90 mm

  • Velocidad máxima del cargador de casetes: 8,3 min.

  • Tiempo de retardo desde la velocidad máxima del almacén de casetes hasta la parada: 300 ms

  • Masa máx. de carga de la herramienta: 280 kg

  • Peso máx. de la herramienta/pinza de plástico: 6 kg

  • Peso máx. de la herramienta/ pinza de acero: 8 kg

  • Diámetro máx. de herramienta con ubicaciones adyacentes libres 160 mm

  • Eje de rotación: 10x36

  • Tiempo de cambio del cassette más cercano (izquierda/derecha) 1.5 s

  • Cambio de herramienta en el husillo, promedio de viruta a viruta (VDI 2852), sin rotación de la rueda: 4.5 s

• Ejes y recorridos

  • Recorridos

    • Carrera de trabajo del eje Y (vertical) 500 mm

    • Recorrido total eje Y (vertical) incl. cambio de herramienta: 775 mm

  • Aceleración del eje X/Y: 0,6 xg / 0,8 xg

• Accionamiento del husillo principal

  • Unidad de husillo: Husillo de alta frecuencia GMN HCS 220-16000/28

  • Distancia entre husillos 450 mm

  • Diámetro del manguito: 220 mm

  • Peso: 110 kg

  • Motor de accionamiento 1FE1 083-4WN11-1BA2

  • Par (S1): 65 Nm

  • Par (S2): 74 Nm

• Unidad portapiezas

  • Unidad de giro del eje W

    • Tiempo de giro 180 4.5 s

    • Diámetro del plato/contracojinete: 500/345 mm

    • Velocidad de accionamiento/contracojinete (máx.) 15/20 min

    • Momento de inercia de la masa: 140 kgm².

    • Momento de vuelco admisible: 8.000 Nm

    • Momento tangencial admisible de accionamiento/contracojinete: 10.000/5.000 Nm

    • Fuerza de bloqueo del engranaje Hirth a 100 bar/contracojinete: 190/175 kN

  • Portapiezas eje A1/A2

    • Ángulo de separación: 3

    • Tiempo de giro 180 3.5 s

    • Diámetro plato/contracojinete: 345 mm

    • Velocidad (máx.) 20 min

    • Momento de inercia de la masa: 20 kgm

    • Momento de vuelco admisible 3.000 Nm

    • Par tangencial admisible accionamiento/contracojinete: 5.000 Nm

• Tensión de línea: 400 V

• Frecuencia: 50 Hz

• Tensión de control DC 24 V

Equipamiento adicional

• Sistema de lubricante refrigerante (cinta transportadora rascadora)

  • Dimensiones (L x A x A): 2885 x 1095 x 1830 mm

  • Altura de descarga: 1020 mm

  • Tamiz de separación: 500 μm

  • Volumen de llenado: 100 l

  • Bomba de aguas residuales: 380 l/min a 1,6 bar

• Unidad central de refrigeración

  • Tipo: DK 160-V/SO

  • Capacidad de refrigeración: 1900 W

  • Temperatura ambiente mín./máx: 10/40 °C

  • Temperatura máx. de salida del agua: 20 °C

  • Temperatura de condensación: 40 °C

  • Refrigerante R134a, 2 kg

  • Potencia eléctrica conectada: 5,1 kW

• Depósito de agua limpia (vacío) 930 kg

• Transportador de virutas (vacío) 450 kg
