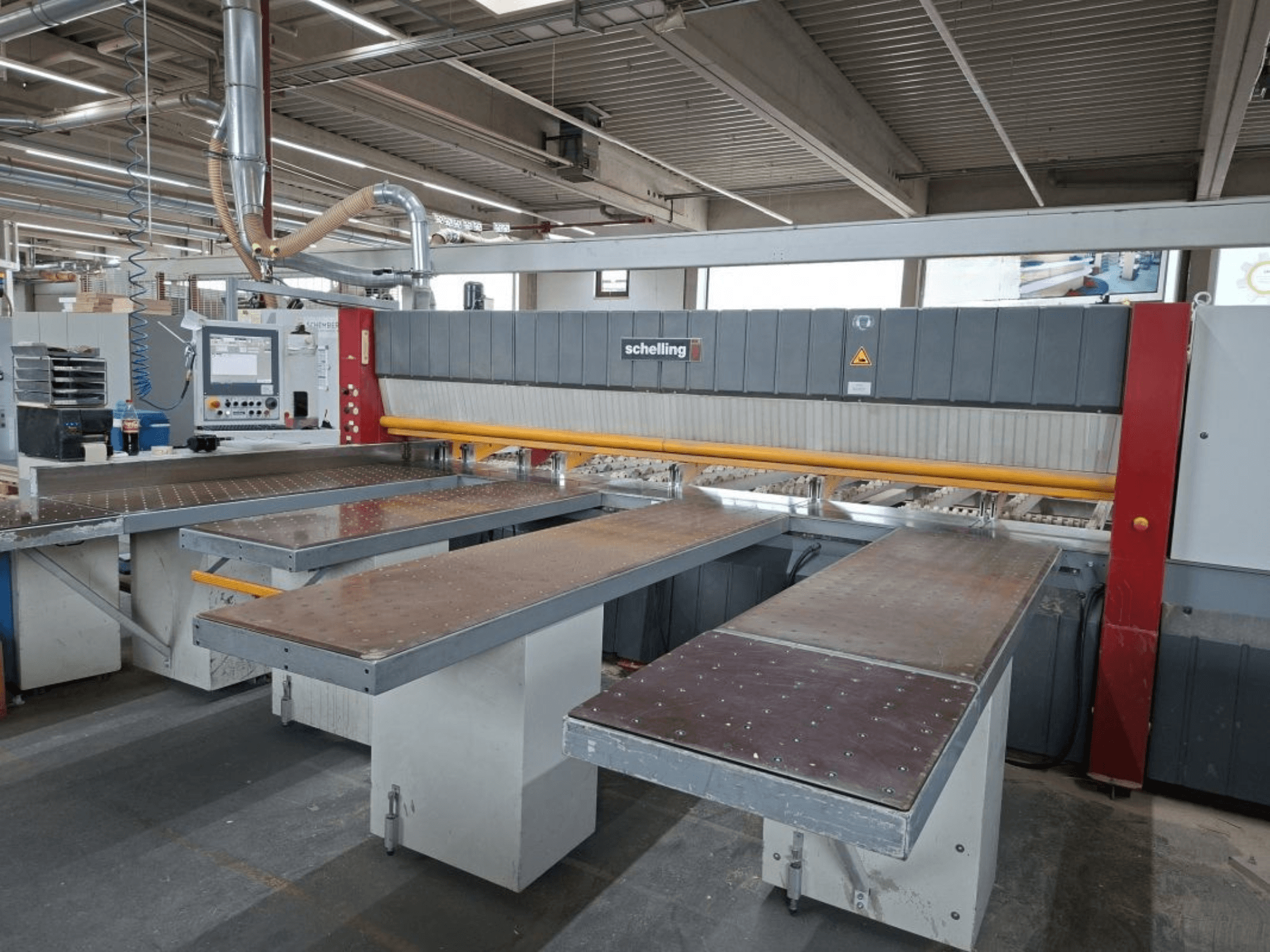

SCHELLING - FH 4DE-SAW-SCH-2012-00001

Dimensiones del panel

• Longitud: 2000-4100 mm

• Anchura: 300-2100 mm

• Espesor: 6-60 mm

• Tolerancia del grosor del panel: de -0,2 a +0,2 mm

Especificaciones de la máquina

• Longitud nominal de corte (Sierra 430) 4250 mm

• Diámetro de la hoja de sierra principal (máx.) 350 mm

• Diámetro de la hoja de sierra de incisión: 300 mm

• Distancia máxima de la hoja de sierra sobre la mesa 95 mm

• Altura máxima del paquete: 80 mm

• Fuerza de alineación del alineador de tiras 400-2000 N/pieza

• Apertura máxima de la mordaza: 90 mm

• Altura de trabajo: 970 mm

• Altura total: 2070 mm

Accionamientos y velocidades

• Potencia del motor de la sierra principal: 15 kW

• Velocidad de avance de la unidad de sierra (hacia delante) 5-120 m/min

• Velocidad de avance de la unidad de sierra (marcha atrás) 120 m/min

• Velocidad de avance (hacia delante): hasta 80 m/min

• Velocidad de avance (marcha atrás): hasta 80 m/min

Equipamiento adicional

• Sistema de almacenamiento de tableros (Fabricante: Grundner)

  • Longitud: 24,90 m

  • Anchura: 14,17 m

  • Altura de apilado: 2 m

  • Altura de elevación: 2,10 m

  • Tamaño máximo del panel (L x A) 4,20 x 2,10 m

  • Tamaño mínimo del panel (L x A): 1,80 x 0,60 m

  • Capacidad de elevación máxima: 250 kg

  • Potencia de accionamiento horizontal: 2,2 kW

  • Velocidad de desplazamiento horizontal: aprox. 120 m/min

  • Velocidad de desplazamiento vertical: aprox. 40 m/min

  • Material del panel: apto para la tecnología de ventosas de vacío

  • Carga conectada: 6 kW

• Paquete de software ARDIS
