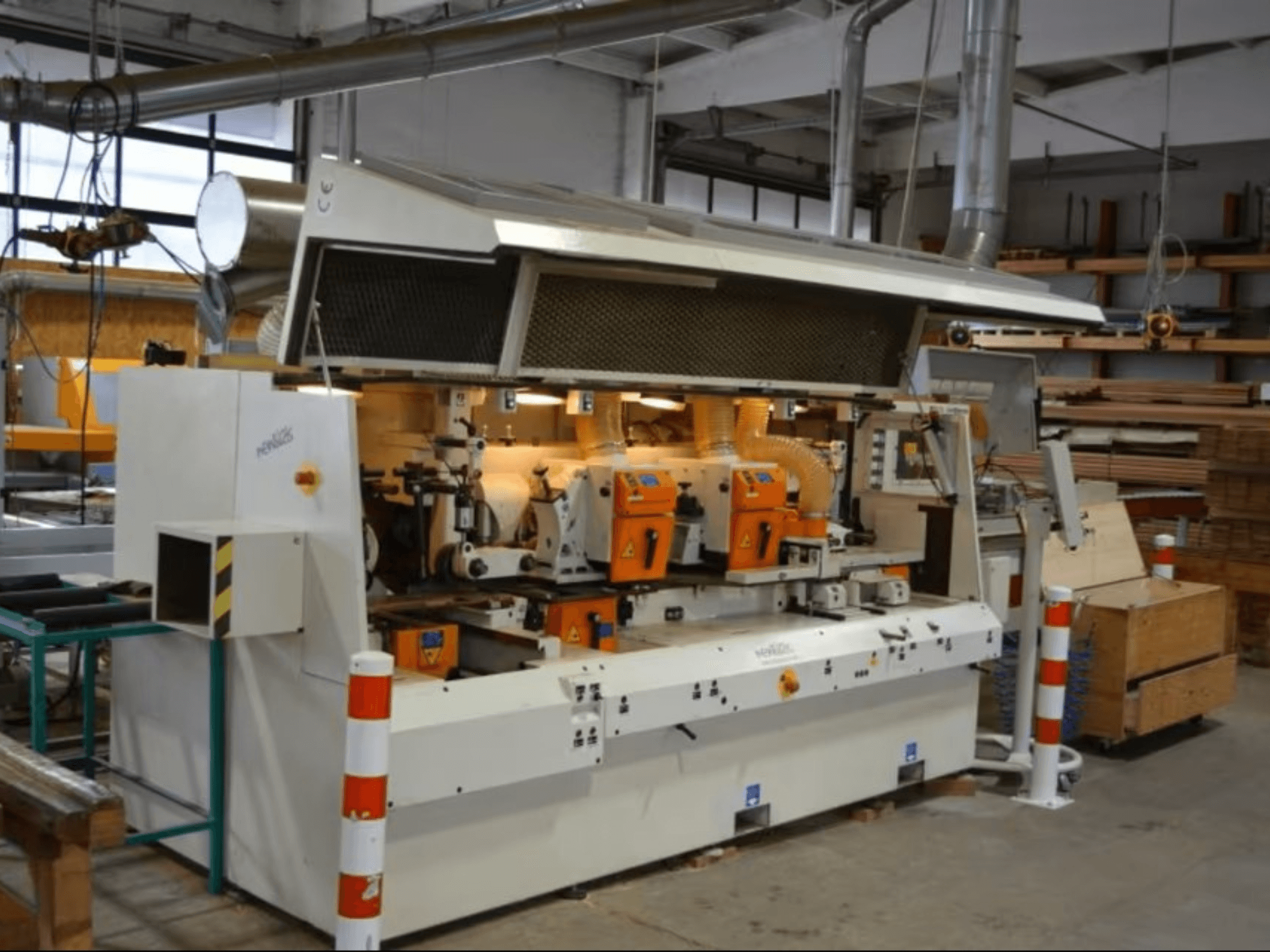

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Configuración: 6 husillos + 1 husillo universal (UNIWELLE) = 7 ejes; apto para perfilado/corte

• Mando: Pantalla táctil MOBILE 10

• Interfaz/Sistema de herramientas: HSK 85S Powerlock; cambio rápido de husillos T-SET; dispositivos de sujeción rápida

• Campo de trabajo:

  • Anchura de trabajo (acabado): 15-240 mm

  • Altura de trabajo (acabado): hasta 125 mm

  • Longitud mínima de la pieza: 450 mm

• Husillos:

  • Velocidad: 6.000 / 8.300 rpm

  • Diámetro: 40 mm

  • Longitud de montaje: vertical 220 mm, horizontal 250 mm

  • Ajuste axial: vertical 75 mm, horizontal 45 mm

  • Diámetro del círculo de vuelo: dadores 120-140 mm; husillos de perfil 100-200 mm

  • Profundidad de perfilado del 2º eje inferior con herramienta de Ø200 mm 15 mm

• Motores:

  • Motor de avance 4 kW (controlado por inversor)

  • Husillo de reavivado/cepillado: 7,5 kW

  • Husillo vertical derecho: 7,5 kW (Powerlock HSK 85)

  • Husillo vertical izquierdo 7,5 kW (Powerlock HSK 85)

  • Husillo horizontal superior 1: 7,5 kW (sujeción rápida)

  • Husillo horizontal superior 2: 7,5 kW (Powerlock HSK 85)

  • Husillo horizontal inferior 7,5 kW (Powerlock HSK 85)

  • Husillo universal: 7,5 kW (sujeción rápida)

• Sistema de avance:

  • Velocidad de avance: 6-36 m/min (mediante inversor)

  • Rodillos de avance: Ø140 mm; 2 rodillos 140 x 25 por eje de avance

  • Rodillo de alimentación motorizado en la mesa de trabajo y en la mesa de salida

  • Dos unidades de alimentación tras los husillos superiores para reducir la distancia entre ejes de 620 a 450 mm

• Mesas y guías:

  • Longitud de la mesa de alimentación: 2.500 mm

  • Rango de ajuste para la mesa de alimentación y la guía de alimentación 10 mm

• Presiones, guías y seguridad

  • Presión horizontal antes del cepillo con interruptor de encendido/apagado

  • Dispositivo de presión horizontal antes del eje de cepillado, conmutable desde el panel de control

  • Zapatas neumáticas de presión delante de los husillos horizontales superiores

  • Zapatas de presión delante de la protección del eje horizontal

  • Inserto endurecido en la mesa de trabajo antes de la cepilladora

  • Iluminación en el interior de la cubierta protectora

• Lubricación:

  • Lubricación forzada (equipamiento básico)

  • Lubricación central manual

  • Bomba manual para la lubricación de la mesa de trabajo

• Posicionamiento/ajuste:

  • Posicionamiento horizontal electrónico

  • Ajuste electrónico del diámetro de la herramienta

• Extracción:

  • Capacidad de extracción requerida: mín. 10.443 m³/h

• Otros:

  • Interruptor de encendido/apagado para la unidad de alimentación antes de la cepilladora

Equipamiento adicional

• Manguera de extracción incluida

• Soporte de montaje Powerlock incluido

• Herramientas incluidas para husillos HSK; cabezales de 240 mm instalados en husillos horizontales

  • Nota: No se incluyen todas las herramientas mostradas

• Documentación: catálogo de piezas de recambio (8 catálogos completos en PDF)
