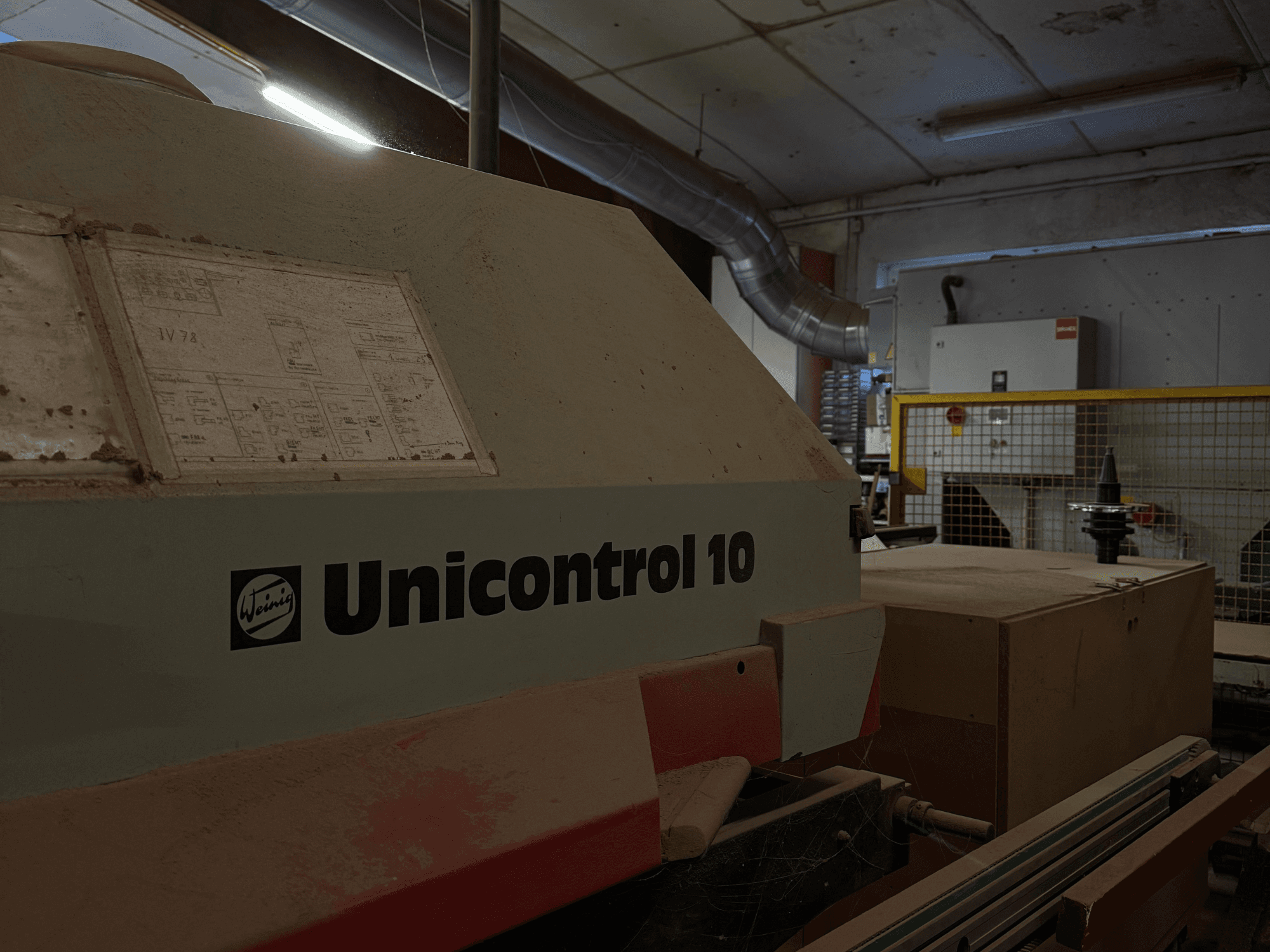

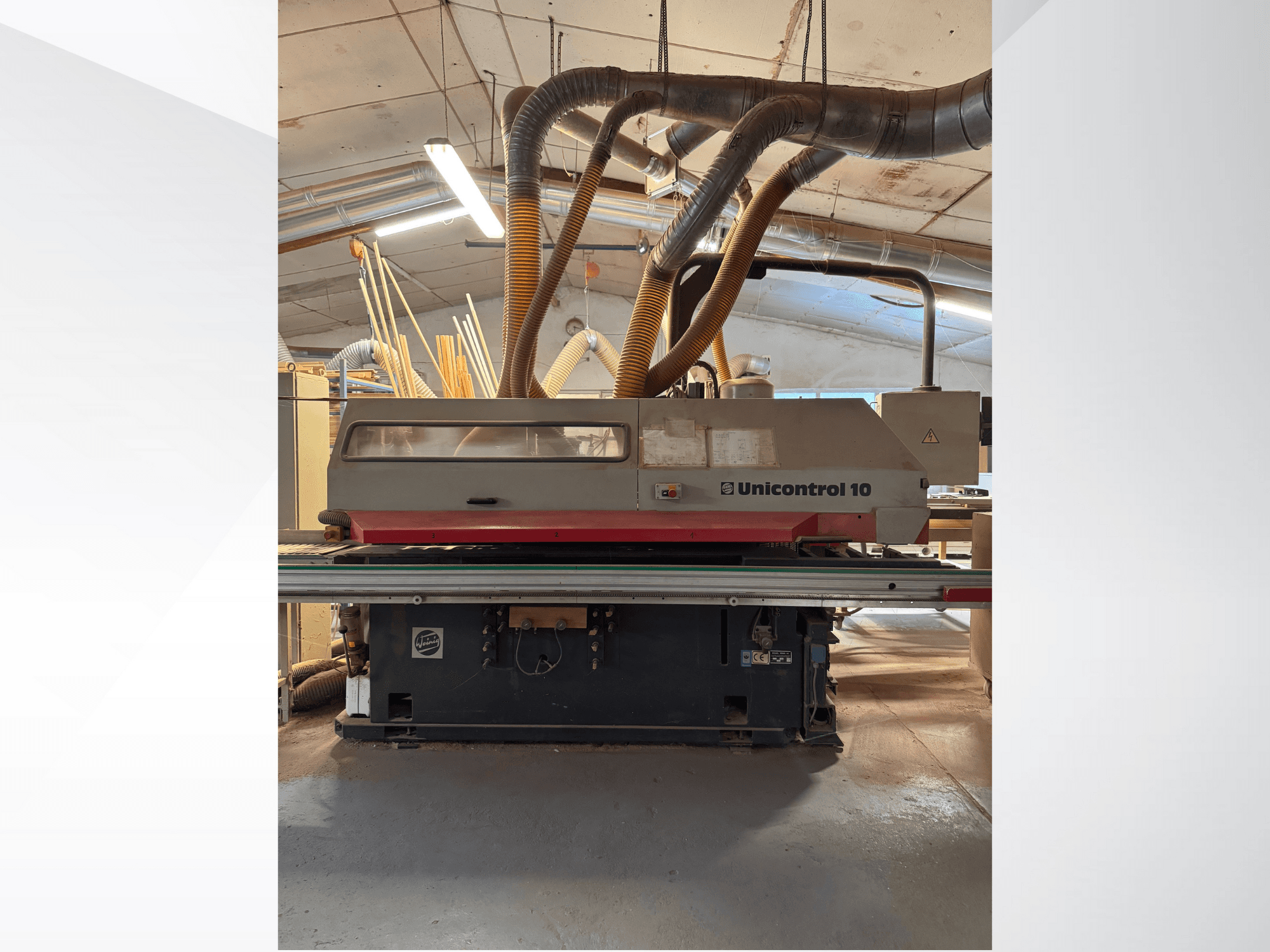

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Capacidades

  • Anchura de trabajo: 40-220 mm

  • Altura de trabajo (mecanizado longitudinal) 40-100 mm

  • Altura de trabajo (mecanizado transversal) 40-100 mm (altura contra madera 80 mm)

  • Longitud de la pieza (longitudinal): mín. 220 mm + 2 x longitud de la espiga

  • Longitud de la pieza (transversal): mín. 275 mm + 1 x longitud de espiga con 320 mm de diámetro de herramienta

• Avance (mecanizado transversal)

  • Potencia del motor: 0,3 kW

  • Velocidad de avance: 3-25 m/min

  • Sujeción de la pieza: 2 garras de sujeción

  • Tope longitudinal: con escala y lupa de lectura para las dimensiones exteriores del marco o de la hoja

  • Contador: neumático, 4 posiciones (no para ventanas de estudio), hasta altura de madera máx. 80 mm

  • Paquete de dos piezas: alimentación de una o dos piezas, con separación transversal y sistema de retención

    • 1ª pieza (apoyada en el tope) ancho de madera: 55-90 mm

    • 2ª pieza ancho madera: 130 mm

• Avance (mecanizado longitudinal)

  • Potencia del motor: 2,2 kW

  • Velocidad de avance: 4-18 m/min (infinitamente variable mediante convertidor de frecuencia)

  • Distancia entre rodillos de avance 100/120 mm

  • Anchura de los rodillos de avance: 30/50 mm

  • Diámetro de los rodillos de alimentación: 95 mm

• Unidades de mecanizado

  • Sierra tronzadora

    • Potencia del motor: 3 kW

    • Diámetro del husillo: 40 mm

    • Velocidad del husillo: 2800 rpm

    • Giro de la herramienta: máx. 400 mm

    • Ajuste axial: neumático contra torreta cuádruple

  • 1er husillo con espiga y ranura

    • Potencia del motor: 11 kW

    • Diámetro del husillo: 50 mm

    • Velocidad del husillo: 3250 rpm

    • Giro de la herramienta: máx. 320 mm

    • Longitud de sujeción de la herramienta: 320 mm

    • Rango de ajuste axial: 240 mm

    • Número de herramientas: 4 x 80 mm

    • Ajuste axial: hidráulico

  • 1er husillo de perfilado

    • Potencia del motor: 11 kW

    • Diámetro del husillo: 50 mm

    • Velocidad del husillo: 6000 rpm

    • Diámetro de la herramienta: máx. 232 mm

    • Círculo de giro cero de la herramienta: 130-140 mm

    • Longitud de sujeción de la herramienta: 320 mm

    • Rango de ajuste axial/radial: 240/80 mm

    • Número de posiciones de la herramienta: 4 x 80 mm

    • Ajuste axial: hidráulico

  • 2º husillo de perfilado

    • Potencia del motor: 11 kW

    • Diámetro del husillo: 50 mm

    • Velocidad del husillo: 6000 rpm

    • Diámetro de la herramienta: máx. 232 mm

    • Círculo cero de la herramienta: 130-140 mm

    • Longitud de sujeción de la herramienta: 320 mm

    • Rango de ajuste axial/radial: 240/80 mm

    • Número de posiciones de la herramienta: 4 x 80 mm

    • Ajuste axial: hidráulico

  • Frenos mecánicos de husillo

    • Para husillo(s) perfilador(es)

    • Para sierra tronzadora y unidades de perfilado/serrado

  • Unidad de fresado de perfiles (horizontal, superior; delante del último husillo de perfilado)

    • Orientación radial: 2 posiciones

    • Indexado axialmente: 2 posiciones

    • Potencia del motor: 3 kW

    • Diámetro del husillo: 40 mm

    • Velocidad del husillo: 5850 rpm

    • Giro de la herramienta 130 mm

    • Longitud de sujeción de la herramienta: 40 mm

    • Rango de ajuste axial: 52 mm

    • Rango de ajuste radial 125 mm

  • Unidad de fresado de perfiles (vertical, derecha; en el extremo de la máquina)

    • Ajuste radial: 2 posiciones

    • Indexado axialmente: 2 posiciones

    • Potencia del motor: 3 kW

    • Diámetro del husillo: 40 mm

    • Velocidad del husillo: 5850 rpm

    • Giro de la herramienta 210 mm

    • Longitud de sujeción de la herramienta: 160 mm

    • Rango de ajuste axial: 90 mm

    • Rango de ajuste radial: 100 mm

  • Husillo espigador y ranurador de longitud (640 mm de longitud de sujeción de la herramienta, en lugar de husillo de 320 mm)

    • Potencia del motor: 15 kW

    • Velocidad del husillo: 2925 rpm

    • Número de posiciones de herramienta: 8 x 80 mm

    • Rango de ajuste axial: 560 mm

Equipamiento adicional

• Luz guía láser para la sierra tronzadora para la detección de secciones

• Dispositivo de ventana de estudio

  • Tope longitudinal giratorio +/- 60° con indicador digital electrónico y sujeción neumática

  • Contrabarra deslizante

  • Presión especial para la producción de piezas inclinadas

  • Restricción: grosor de madera máx. 120 mm

  • A -60°: anchura de la pieza máx. 110 mm con longitud de espiga de 80 mm, o máx. 150 mm con contraperfiles

• Paquete de fresado

  • Dispositivo de sincronización con inmersión automática (en el 1er husillo perfilador)

  • Carril de apoyo con cinta deslizante

  • Rodillo de avance con sincronización alta/baja hasta el 2º husillo perfilador para acortar el recorrido de fresado

  • Ampliación de software con 100 tipos de fresado libremente programables

• Dos rodillos de avance sincronizados axialmente frente a ambos husillos de perfilado para la fabricación de piezas estrechas y cortas

• Barra guía

  • Barra de guía con sincronización automática en el tope para la fabricación de peldaños

  • Barra de soporte de peldaños desde arriba en la zona de la unidad de fresado de perfiles vertical-derecha al final de la máquina

• Regulación electrónica de la altura de avance con indicador digital electrónico

• Sistema de giro automático para el manejo por una sola persona, incluida la cinta transportadora be
