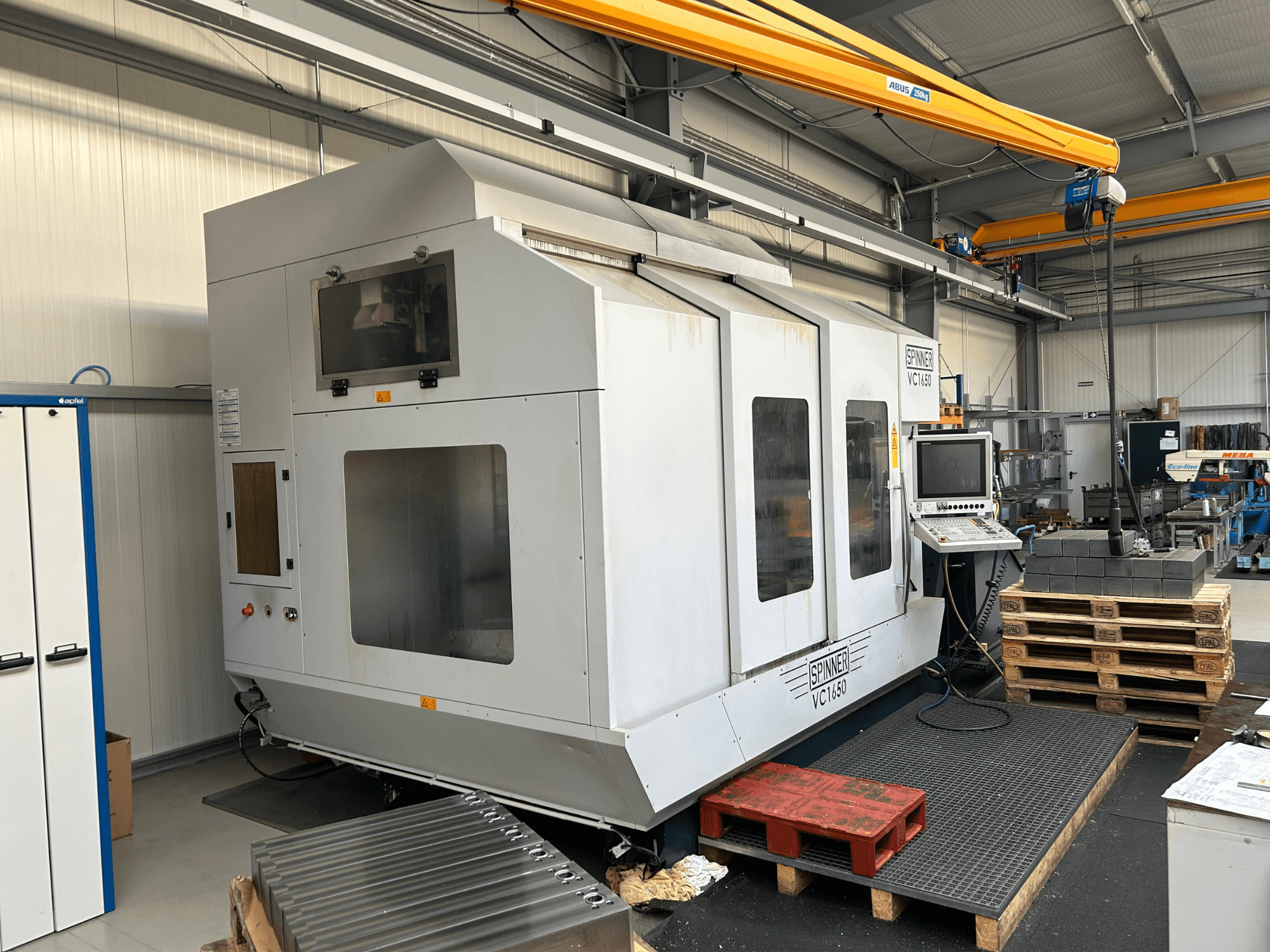

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Palpador de piezas: Sistema TC52 de Blum con conexión inalámbrica para palpar piezas y determinar desplazamientos del punto cero o dimensiones

• Mesa giratoria de 360°: Diámetro 900 mm - 870x870 mm a la izquierda

• Mesa de sujeción adicional a la derecha: 650x870 mm

• Cambiador automático de herramientas a la izquierda para 96 herramientas

• Longitud máxima de la herramienta: 400 mm

• Diámetro máximo de herramienta: 120 mm (150 mm con posiciones adyacentes libres)

• Peso máximo de la herramienta: 15 kg

• Velocidad del husillo del motor dinámico: 9000 rpm

• Versión de alto par: 464 Nm (S6 25%); Potencia: 35KW/68KW (S1/S6)

• Recorridos: X=1650 mm, Y=820 mm, Z=820 mm

• Limpieza por soplado del cabezal del husillo

• Lavado de alta presión: 70 bar TW con un depósito de refrigerante adicional de 350 litros, bomba de alta presión y filtro de papel por gravedad

• Centro de mecanizado de precisión de 5 ejes

• Medición cinemática automática con ciclos de palpado

• Funciones para la corrección tridimensional de la herramienta y la mejora de la calidad de la superficie de la pieza de trabajo

• El portaherramientas debe pedirse por separado

• Acabado de pintura bicolor RAL 7035/5008

• Elementos de nivelación necesarios en la bancada de la máquina

• Alrededor de 14.000 horas de funcionamiento

  Alrededor de 6.000 horas de husillo

TNC 620/TNC 640 Opción de software Heidenhain con las siguientes funciones:

- Medición y compensación automática de ejes giratorios mediante ciclos de palpación finales

- Los valores cinemáticos medidos por el ciclo se transfieren automáticamente a los parámetros de la máquina

- Generación automática de un archivo de registro para evaluar la medición cinemática - Optimización de la precisión de la máquina durante el mecanizado giratorio y de 5 ejes

- Para la medición se precisa un palpador de pieza y una esfera de calibración

Opción de software TNC: Interpolación simultánea de 5 ejes y mecanizado 3D

TNC 620/TNC 640 Opción de software Heidenhain; "Advanced Function Set 2"

con las siguientes funciones - Interpolación simultánea de 5 ejes

- Mantenimiento de la posición de la punta de la herramienta durante el movimiento del eje basculante mediante la compensación de los movimientos del eje lineal

Función TCPM con ajustes ampliados para el funcionamiento TCPM

- Funciones para la corrección tridimensional de la herramienta

- Funciones para mejorar la calidad de la superficie de la pieza

Modelo 3D VC1650HV (versión de 5 ejes)

para CAD/CAM en formato STEP;

Datos suministrados en CD-ROM; incluye plan de preparación y modelo de simulación

Preparación de interfaz para sondas infrarrojas Blum TC50/TC52/TC54-20

Unidad receptora IC56 y electrónica de evaluación IF59 instaladas en la máquina para conectar piezas de trabajo Blum o

sondas de herramientas Blum. La interfaz puede gestionar hasta dos sistemas de palpación simultáneamente, lo que significa que cuando se instalan una pieza de trabajo y una sonda de herramienta al mismo tiempo, esta posición sólo se requiere una vez.

Palpador de piezas para fresadoras, sistema TC52 de Blum

para insertar en el husillo con conexión inalámbrica al control CNC para palpar piezas y determinar desplazamientos del punto cero o dimensiones de la pieza

SIN portaherramientas. El portaherramientas debe pedirse por separado.

CON 1 brazo palpador 3x30mm.

NUEVA VERSIÓN 2 con receptor IR IC56

Portaherramientas SK50 para palpador TC52

Centro de mecanizado de alto rendimiento SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

Centro de mecanizado Premium de 5 ejes con

Mesa giratoria de 360°, 870 x 870 mm, en el lado izquierdo del área de trabajo

Mesa de sujeción sostenible en el lado derecho del área de trabajo, 660 x 870 mm

Eje giratorio en la parte superior del cabezal de fresado +11-110°.

con control Heidenhain TNOS40/19

Motor husillo dinámico hasta 9.000 rpm: VERSION DE ALTO PAR HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Recorrido X1050 mm Y=20mm 2-820mm

Cono de la herramienta tamaño 50 según DIN 6871-A. Barras de tracción según DIN 60872-A. Dispositivo de soplado para el cono del husillo. Cambiador automático de herramientas integrado en el lado izquierdo de la máquina para 96 herramientas.

Carro cambiador para el cambio al husillo horizontal.

Longitud máxima de la herramienta 400mm; diámetro máximo de la herramienta 120mm o 150mm con herramientas independientes, max. 15kg.

Guía lineal en los tres ejes.

Elementos de ajuste necesarios en la bancada de la máquina para la nivelación. Cerramiento de protección completo + iluminación de la zona de trabajo.

Documentación: Acabado pintura monocolor, bicolor RAL 70355006.

Transportador de virutas VC1850 versión A2-right TR

En la parte delantera bajo la máquina. A la derecha. Salida,

Incluye dos sinfines integrados para transportar las virutas desde la zona de trabajo hasta el transportador de virutas.

Sistemas de medición directa en X/Y/Z para VC1650-TNC620/TNC640

para el modelo VC1650 serie VC con control Heidenhain

montados centralmente entre las guías para una precisión óptima

recomendado para mecanizado de alta precisión y deriva por temperatura reducida

Preparación eléctrica HD 70 bar

para el lavado de alta presión 70 bar.

Esta posición es necesaria para instalar el depósito de alta presión/sistema de lavado de alta presión.

Lavado de alta presión 70 bar TW (depósito auxiliar) V2 350 litros

depósito adicional de refrigerante con bomba de alta presión MTS20-80 y filtro de papel por gravedad

interruptor de nivel capacitivo

Para fresadoras se requiere una preparación del lado del husillo para la alimentación de refrigerante (art. 11069P)

VOLUMEN DEL DEPÓSITO aprox. 350 litros

Boca de extracción 250

Brida de conexión para purificador de aire electrostático, diámetro 250T

Opción de software NC "Giro del plano de mecanizado y mecanizado de la mesa giratoria"

- Proyección de un contorno programado en el plano XY sobre la camisa del cilindro

- Cálculo automático del avance en mm/min de un eje giratorio, en función de la distancia de la herramienta al

centro del eje rotativo

Círculo en 3 ejes con plano de mecanizado girado (círculo de desbaste)
